Автоматизация технологических процессов на горнорудных предприятиях

Содержание

1. Введение

АСУ ТП процесса измельчения

2. Описание технологического процесса

Подача руды

Процесс измельчения

Конструкции вращающихся барабанных мельниц

Режим работы мельниц

3. Моделирование АИС

Концептуальная модель

Процесс измельчения как управляемый объект

Функциональная структура проектируемой системы

Описание

режимов функционирования объекта

Язык моделирования UML: диаграмма использования и диаграмма классов

Построение функциональной модели

Информационно-логическая модель

Составление структуры базы данных

Доступ к БД процесса, запросы и протоколы

Формирование протоколов

Протоколы обслуживания

Операции управления, выполняемые с использованием БД

Проверка достоверности исходных данных

Построение графиков

Имитационная модель

4. Глоссарий

5. Заключение

6. Литература

Введение

АСУ ТП процесса измельчения

Измельчение и классификация минерального сырья являются основными подготовительными операциями перед его обогащением. Измельчение сырья производится в стержневых и шаровых мельницах, а также в мельницах мокрого измельчения. Мельница и классификатор могут работать последовательно, раздельно или в замкнутом цикле друг с другом.

Измельчение—процесс уменьшения крупности твердых частиц в результате различных физических воздействий. В отличие от дробления крупность измельченного продукта не превышает 5 мм. В практике обогащения полезных ископаемых измельчение применяется для раскрытия рудных зерен, имеющих размер от 5 мм до долей миллиметра.

Из всех технологических переделов горно-обогатительного комбината измельчение является наиболее энергоемким процессом.

Технологические и технико-экономические показатели работы фабрики во многом определяются процессом измельчения, на долю которого приходится около 15% общего объема информации, используемой при автоматическом контроле и управлении технологическим процессом переработки руды. При автоматизации процессов измельчения необходимо решать ряд задач:

1. Автоматический контроль состояния механизмов:

a) температуры подшипников механизмов и машин;

b) параметров системы маслосмазки;

c) состояния перегрузочных узлов отделения измельчения;

d) длительности работ и простоя технологических механизмов.

2. Автоматический контроль технологических параметров цикла измельчения:

a) производительности цикла по исходной руде;

b) расхода воды, подаваемой в цикл измельчения;

c) гранулометрического состава продукта измельчения (слива классифицирующего аппарата);

d) заполненности барабана мельницы рудой;

e) загрузки мельницы дробящей средой;

f) уровня пульпы в зумпфах насосов гидроциклонов;

g) циркуляционных нагрузок цикла измельчения.

3. Автоматическое управление циклом измельчения:

a) Стабилизацией технологических параметров цикла;

b) Оптимизацией работы цикла.

Зачем нужна автоматизация процессов измельчения? С одной стороны, автоматизация данного процесса предназначена для поддержания требуемых режимов измельчения и классификации в условиях изменяющегося качества измельчаемого сырья и других условий измельчения (загрузки мелющих тел, водных режимов, циркуляционной нагрузки и прочее). С другой, автоматизация – снижение издержек производства и максимизация прибыли. Оба мнения справедливы, поэтому следует учитывать как мнение технологов, так и мнение инвесторов, поскольку они не противоречат, а взаимно дополняют друг друга.

Что мы имеем на сегодняшний день? Уровень автоматизации процессов измельчения сильно отличается на различных предприятиях: от практически нулевого уровня до достаточно развитых систем интеллектуальной оптимизации процесса. Наиболее типичные задачи автоматизации, решаемые посредством введения контуров стабилизации соответствующих технологических параметров в порядке уменьшения их распространенности:

§ стабилизация расхода руды в мельницу;

§ стабилизация соотношения «руда-вода» посредством подачи воды в мельницу;

§ стабилизация плотности слива классифицирующего аппарата (классификатора или гидроциклона) подачей дополнительной воды в классификатор или ЗУМПФ.

В 95% случаев автоматизация процессов измельчения этим и ограничивается.

В данной курсовой работе я попытаюсь создать АИС управления процессом измельчения воздействием на подачу исходной руды в цикл и расхода воды в мельницу.

Целью курсовой работы является обучение практическим приемам математического моделирования автоматизированных информационных систем.

Целью создания автоматизированной системы является повышение эффективности функционирования технологического комплекса за счет улучшения системы регулирования и контроля подачи исходной руды и расхода воды в мельницу.

Условием достижения поставленной цели является улучшение качества и оперативности обработки информации.

Описание технологического процесса

Подача руды

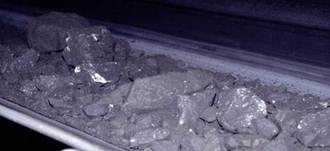

Руда качающимся питателем подается на ленточный конвейер. На ленточном конвейере перед подачей руды в мельницу установлены конвейерные весы для учета веса руды.

Процесс измельчения

Измельчение сырья производится в стержневых и шаровых мельницах, а также в мельницах мокрого измельчения.

Применяемые для измельчения различных материалов барабанные мельницы различаются по форме барабана, характеру среды и измельчающих тел, по способу разгрузки измельченного продукта и по принципу действия. На современных обогатительных фабриках применяются преимущественно мельницы с барабанами цилиндрической формы различной длины. Трубная мельница является разновидностью цилиндрической и отличается удлиненной формой барабана. В зависимости от характера среды барабанные мельницы бывают для сухого и для мокрого измельчения. В качестве измельчающих тел для барабанных мельниц применяются стальные шары и стержни, керамические шары, природная галька и крупные куски руды. По способу разгрузки измельченного продукта барабанные мельницы бывают с разгрузкой через решетку, с периферической разгрузкой и с центральной разгрузкой через полую цапфу. По принципу действия барабанные мельницы бывают вращающиеся, вибрационные и центробежные. Степень измельчения, так же как и степень дробления, определяется отношением максимального размера зерен исходного продукта к максимальному размеру зерен (измельченного продукта).

Конструкции вращающихся барабанных мельниц

Шаровая мельница с разгрузкой через решетку МШР (рис. 2) состоит из барабана, коренных подшипников 2 и 3, и питателя 4. Барабан состоит из загрузочной, разгрузочной и средней частей. Загрузочная часть представляет торцовую крышку 5, отлитую вместе с цапфой. В цапфе установлен загрузочный патрубок 6, внутри которого предусмотрены винтовые направляющие для подачи материала из питателя внутрь барабана. Одновременно патрубок служит для защиты внутренней поверхности цапфы от износа. Средняя часть мельницы представляет барабан, к которому болтами крепятся торцовые крышки. Внутри барабан футеруется бронеплитами 7, которые крепятся на болтах 8. Разгрузочная часть включает торцовую крышку 9 с цапфой 10, разгрузочную решетку, лифтеры 12, внутри цапфы устанавливается разгрузочная воронка 13. Барабан, устанавливаемый в подшипниках 2 и 3, получает вращение от электродвигателя через зубчатый венец 14.
