Разработка пуансонного сменного механизма универсальной кухонной машины для нарезания сырых овощей

В комбинированных овощерезательных машинах нарезка производится с помощью вращающихся горизонтальных прямолинейных ножей и неподвижной ножевой решетки с кортикальными прямолинейными ножами.

По расположению рабочих органов овощерезательные машины подразделяются на горизонтальные, наклонные и вертикальные по расположению.

По способу удержания продукта в момент резания (клином, толк

ателем клином и толкателем, клином и центробежной силой).

Дисковые овощерезки предназначены для нарезки овощей ломтиками, брусочками, соломкой и стружкой. В настоящее время в общественном питании применяют машины (МРО - 50-200, МПР - 350, МНР - 350-02, МРО - 400-1000) и сменные механизмы (МО, МОП II - 1, MKJ - 250, УММ - 7-10) к приводам универсальных кухонных машин.

Дисковые овощерезательные машины имеют принципиально одинаковое устройство и различаются между собой конструктивным оформлением отдельных элементов, набором рабочих органов и размеров.

Рабочей камерой дисковых овощерезок служит пустотелый цилиндр, расположенный вертикально, горизонтально или наклонно. Рабочим органом служат ножи, закрепленные на вращающемся опорном диске и имеющие прямолинейную или криволинейную форму. Для нарезки овощей и фруктов ломтиками ножи устанавливают параллельно плоскости опорного диска ломтика. Для нарезания брусочками применяют комбинированные ножи, состоящие из ножевой гребенки с лезвиями расположенными перпендикулярно плоскости опорного диска и ножа, установленного параллельно плоскости опорного диска.

Нарезают овощи следующим образом. Из загрузочного устройства овощи поступают на вращающийся опорный диск и движутся вместе с ним до тех пор, пока не будут остановлены стенкой камеры, имеющей форму кругового клина ("улитки"), либо цилиндра. К опорному диску овощи прижимаются в результате заклинивания между наклонной поверхностью камеры и опорным диском или вручную с помощью толкателя. Ножи врезаются в неподвижные овощи и отрезают от них слои продукта, которые проваливаются в отверстие опорного диска.

Оставшаяся часть плода опускается на опорный диск, вновь останавливается стенками камеры и прижимается к опорному диску, после чего с нее срезается следующий слой. Процесс повторяется до тех пор, пока продукт полностью не измельчится.

Серповидное отверстие в загрузочном устройстве предназначено для подачи ножам предварительно разрезанных на части кочанов капусты, круглые отверстия для других овощей (картофеля, моркови, свеклы, лука, редиса, репы и так далее).

пуансонный механизм кухонный овощерезательный

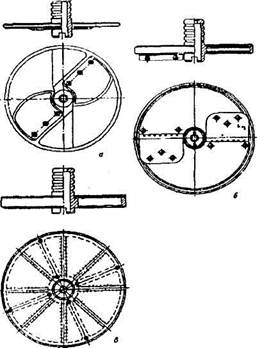

Рисунок 3.Рабочие органы универсальной овощерезательной машины МРО 50-200: а- диск с серповидными ножами, б — с комбинированными ножами, в — терочный диск

Принцип действия: включив машину, закладывают овощи вручную в одно из отверстий загрузочного устройства и прижимают толкателем к вращающемуся опорному диску. Ножи, вращающиеся вместе с опорным диском, отделяют от продукта последовательно слой за слоем в виде ломтиков, колец, полуколец, брусков, соломки. В момент отрезания продукт удерживается от перемещения стенками загрузочного отверстия толкателем. Отрезанные частицы продукта проходят через отверстия опорного диска, расположенные под ножами, захватываются вращающимися сбрасывателями и подаются в разгрузочный лоток.

Универсальная овощерезательная машина МРО - 400-1000 Устанавливают машину на амортизаторах на низком рабочем столе и крепят к нему четырьмя шпильками. Она состоит из приводного устройства, корпуса и двух сменных дополнительных механизмов: дисковой и роторной овощерезки.

В отличие от машины МРО - 50-200 корпус машины МРО - 400-1000 имеет конструкцию, позволяющую устанавливать как дисковую, так и роторную овощерезку. В частности, в корпусе 2 (рисунок 4) предусмотрены два различных канала, один из которых (1) используется при работе в комплекте с дисковой овощерезкой другой (3) – с роторной. Нарезку продукта ломтиками и шинковку капусты осуществляют также как, и в овощерезке МРО - 50-200. Для нарезки овощей кубиками или квадратиками в рабочей камере машины устанавливают ножевую решетку с ячейками соответствующих размеров, а на приводной рабочий вал - опорный диск с серповидными ножами.

Рисунок 4. Универсальная овощерезательная машина МРО 400-1000 1 -разгрузочный канал дисковой овощерезки, 2 — корпус, 3 — разгрузочный канал роторной овощерезки, 4 — ножевая решетка

При нарезке кубиками или квадратными пластинками, так же как и при нарезке ломтиками, продукт загружается в одно из загрузочных отверстий дисковой овощерезки и прижимается толкателем к вращающемуся опорному диску. Затем серповидным ножом от него отрезается ломтик, который продавливается наклонной рабочей гранью

ножа и наклонной поверхностью опорного диска в ножевую решетку. Вертикальные ножи ножевой решетки разрезают отрезанный ломтик на квадратные пластики или кубики, которые выталкиваются из ножевой решетки следующим отрезанным ломтиком. Нарезанный продукт захватывается вращающимся сбрасывателем и направляется в разгрузочное устройство.

Механизм для нарезания сырых овощей MKJ- 250 (Польша)приводится в действие приводом универсальной кухонной машины MKN -11. Механизм имеет корпус 7 (рисунок 5), крышку 2 с рычагом 1 и толкателем, вал 5, опорный диск 4, набор режущих инструментов 8 .11 и регулировочную гайку 6. Крышка к корпусу крепится болтами и специальной гайкой 3 с накаткой. Режущими инструментами служат прямолинейные ножи для нарезки ломтиками и брусочками, терочные ножи для нарезки стружкой и диск для натирания.

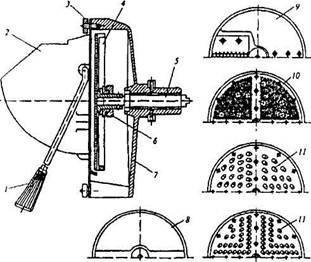

Рисунок 5. Механизм MKJ-250 (Польша) для нарезания сырых овощей: 1- рычаг; 2 — крышка; 3—специальная гайка, 4 — опорный диск с режущим инструментом; 5— вал; 6— регулировочная гайка; 7— корпус; 8 — опорный диск с ножами для нарезки ломтиками; 9— то же, для нарезки брусочками; 10 — диск для натирания; 11 —терочный диск.

Принцип действия: опорный диск с режущим инструментом получает вращательное движение от привода. Продукт подается в загрузочную воронку крышки, заклинивается между диском и стенкой крышки, прижимается с помощью толкателя, удерживаемого вручную рычагом, и нарезается.

Правила эксплуатации дисковых овощерезательных машин и механизмов. Перед началом работы проверяют исправность заземления, надежность крепления машины к производственному столу или приводу универсальной кухонной машины, а также правильность сборки. Работа на дисковых овощерезках включает следующие операции: установку сменного рабочего механизма и загрузочного устройства, подготовку

продуктов к переработке, переработку продуктов, санитарную обработку машины или механизма после окончания их работы. После окончания работы овощерезательных механизмов проводят их санитарную обработку. В процессе их эксплуатации следят за остротой режущих кромок рабочих органов и при необходимости выполняют их заточку. Для заточки все прямолинейные и криволинейные ножи снимают с колодок рабочих органов. Заточку режущих кромок терочных дисков проводят без снятия терок с корпуса терочного диска.
