Проектирование трассы на карте и продольного профиля

2. Определение предельного продольного уклона

Динамический фактор автомобиля: D=(Pt-Pw)/G,

Pt – полная сила тяги

Pw – сопротивление воздушной среды

G – вес автомобиля

imax=D-fv, где fv – коэффициент сопротивления качения

fv=f0*(1+0,01(v-50))

f0 для асфальтобетона =0,01

fвазv=0,01*(1+0,01*(95-50))=0,0145

fгазv=0,01*(1+0,01*(90-50))=0,014 Dваз=0,06 Dга

з=0,08

fгаз грv=0,01*(1+0,01*(65-50))=0,0115 Dгаз гр=0,055

fзилv=0.01*(1+0.01*(60-50)=0,011 Dзил=0,03

fмазv=0,01*(1+0,01*(60-50))=0,011 Dмаз=0,03

fкамазv=0,01*(1+0,01*(65-50))=0,0115 Dкамаз=0,03

fавтv=0,01*(1+0,01*(50-50))=0,01 Dавт=0,04

iвазmax=0,0455

iгазmax=0,066

iгаз грmax=0,0435

iзилmax=0,019

iмазmax=0,019

iкамазmax=0,0185

iавтmax=0,03

Выбираем максимальное значение: imax=0,0185

3. Определение наименьших радиусов кривых в плане и продольном профиле.

3.1 Определение наименьшего радиуса кривой в плане.

Rmin=v2/(127*(µ±iпопер)),

где µ - коэффициент поперечной силы

iпопер – поперечный уклон

Рассчитаем наименьший радиус кривой без виража:

µ=0,07 iпопер=0,02 V=95м/c

Rmin=1421 м

При значении радиуса поворота меньше 2000 м для улучшения устойчивости автомобиля рекомендуется устраивать вираж.

Определим наименьший радиус кривой с виражом:

µ=0,15 iпопер=0,04 V=95м/c

Rmin=374м

По СНиП для ΙΙ категории автомобильной дороги Rmin=800 м

3.2 Определение длины переходной кривой

Для обеспечения плавности поворота при движении автомобиля с постоянной скоростью, равной скорости на прямом участке, нужно чтобы центробежное ускорение нарастало постепенно.

Lп.к.=v3/(47*I*Rвир)=v3/(23,5*Rвир)

Lп.к.=97,6 м

3.3 Определение расстояния видимости.

Для обеспечения безопасности движения водителю должна быть обеспечена возможность видеть поверхность проезжей части на расстоянии S необходимое для остановки автомобиля.

Sп=lр+St+lзб

lp – путь пройденный автомобилем за время реакции водителя

lp=(v*tp)/3,6 при v≥100 км/ч tp=2,4 с, при v<100 км/ч tp=1,6 с

lp=(95*1,6)/3,6=42,2м

St – тормозной путь

St=(ke*v2)/(254*φ)

ke –– коэффициент надежности тормозов

ke= 1,2

φ – коэффициент продольного сцепления

φ=0.4

St=(1,2*9,52)/254*0.4=106.6

lзб – зазор безопасности

lзб=5 м

Sп=106.6+42.2+5 = 153.8м

По СНиП для ΙΙ категории автомобильной дороги Sп=250 м

3.4 Определение радиусов вертикальных кривых в продольном профиле

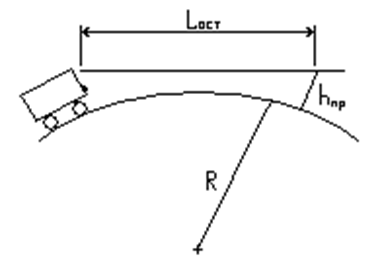

а) Определение радиуса вертикальных выпуклых кривых:

Определяем из условия обеспечения видимости поверхности дорожного покрытия

d – высота глаза водителя легкового автомобиля над поверхностью дороги = 1,2 м

Rвып=S2п/(2*d) (м)

Rвып=2502/(2*1,2)=26041.6666=26042 м

По СНиП для ΙΙ категории автомобильной дороги Rвып=15000 м

Выпуклая кривая

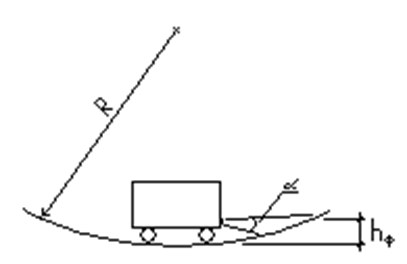

б) Определение радиуса вертикальных вогнутых кривых:

Определяем из условия видимости поверхности проезжей части дороги при свете фар.

Rвогн=Sп2/2*(hф+Sп*tgα)

α = 2-30

hф лег – высота фар автомобиля, м = 0,7 м

Rвогн=2002/2*(0,7+200*tg20) =3180 м

По СНиП для ΙΙ категории автомобильной дороги Rвогн=5000 м.

Итоговая таблица:
