Проектирование трассы на карте и продольного профиля
III. Проектирование трассы на карте и продольного профиля
1. Требования к нанесению трассы
1) Трасса должна быть max приближена к воздушной линии;
2) Трасса должна пересекать min число водных преград, автомобильных и железных дорог;
3) Прокладка трассы должна вестись через непригодные для с/х нужд земли, в обход населенных пунктов, лесных массивов и других ценных
объектов;
4) Чтобы ожидаемые объемы земляных работ были min должен учитываться рельеф местности при прокладке линии.
5) В одном уровне разрешается устраивать пересечения дорог 2 категории с дорогами 4 и 5 категории,а так же дорог 3,4 и 5 категорий между собой.
Нанесение воздушной линии:
К=Lтр/Lвоз л =>1
К=12,35/12,1=1
Разбивка круговых кривых:
Д – домер
Т – тангенс
К – кривая
Б – биссектриса
R – радиус
Р – прямая вставка
Д=2Т-К
Т=R*tgα/2
К=(π*R*α)/1800
Б=R*(sec(α/2)-1)=Т2/2*R
Итоговая таблица:
Показатели |
Единицы изм. |
Трасса | |
1 |
Длина воздушной линии |
м |
12,1 |
2 |
Длина трассы |
м |
12,35 |
3 |
Количество поворотов |
шт. |
1 |
4 |
Количество пересечений (с ж/д, а/д, водными препятствиями) |
шт. |
2 |
5 |
Количество мостов и путепроводов |
шт. |
1 |
2. Проектирование продольного профиля
2.1 Определение отметок поверхности земли
Определяем отметки поверхности земли для всех пикетов, элементов закругления, а также точек на трассе, пересекаемых горизонтально и все пересечения.
Точки |
Высотные отметки,м |
ПК 0+00 |
55,00 |
ПК 0+60 |
52,50 |
ПК 1+00 |
50,00 |
ПК 1+40 |
45,00 |
ПК 1+90 |
40,00 |
ПК 2+00 |
41,00 |
ПК 2+40 |
50,00 |
ПК 2+70 |
52,50 |
ПК 3+00 |
52,90 |
ПК 3+30 |
56,00 |
ПК 3+90 |
57,50 |
ПК 4+00 |
57,67 |
ПК 4+58 |
57,69 |
ПК 5+00 |
57,71 |
ПК 6+00 |
57,86 |
ПК 6+30 |
60,00 |
ПК 7+00 |
63,00 |
ПК 7+15 |
65,00 |
ПК 8+00 |
69,17 |
ПК 8+20 |
70,00 |
ПК 8+70 |
75,00 |
ПК 8+95 |
76,67 |
ПК 9+00 |
78,33 |
ПК 9+10 |
80,00 |
ПК 10+00 |
83,57 |
ПК 11+00 |
80,71 |
ПК 11+10 |
80,00 |
ПК 11+80 |
75,00 |
ПК 12+00 |
76,00 |
ПК 12+35 |
78,00 |
2.2 Определение минимальной допустимой высоты насыпи из условий снегозаносимости
h = Hсн+∆hбр
Hсн – толщина снежного покрова, м
Hсн = 0,53 м
∆hбр –минимальное возвышение бровки насыпи
∆hбр=0.7м
h = 0,55+0,7 = 1,25м
2.3 Основные требования к проектной линии
а) Для построения проектной линии задаются руководящей рабочей отметкой снегозаносимости;
б) В пониженных точках рельефа, где предполагается скопление воды предусматривают водопропускные трубы. Внутренним диаметром 1,5 м, внешним 2 м и высотой земли над трубой 0,5 м;
в) Наибольший продольный уклон должен быть не более допустимого;
г) При наличии пересечения трассы с автомобильными или железнодорожными дорогами проектируется путепровод.
![]() |

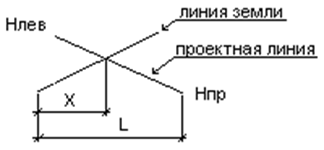

Хлев = (Нлев/(Нлев+Нпр))*L
2.5 Вогнутые и выпуклые кривые
![]() |
