Следовательно, выбранная конструкция удовлетворяет условию прочности по допускаемому упругому прогибу, как для примыкающей так и для основной автомобильных дорог.

Рассчитываем конструкцию по условию сдвигоустройчивости в грунте.

Действующие в грунте активные напряжения сдвига вычисляем по формуле:

height=29 src="images/referats/13281/image022.png">(6)

Для определения предварительно назначенную дорожную конструкцию приводим к двухслойной расчетной модели.

В качестве нижнего слоя модели принимаем грунт (супесь пылеватая) со следующими характеристиками: (при W = 0,7 = 26050884 авт.) = 72 МПа (табл. П. 2.5), = и с = 0,004 МПа (табл. П. 2.4.)

Модуль упругости верхнего слоя модели вычисляем по формуле, где значения модулей упругости материалов, содержащих органическое вяжущее, назначаем по табл. П. 3.2 [3] при расчетной температуре плюс 20

МПа (7)

По отношениям и и при = с помощью номограммы (рис. 3.3.) находим удельное активное напряжение сдвига от единичной нагрузки: = 0,018 МПа.

Таким образом: Т = 0,018 *0,6 = 0,0108 МПа.

Предельное активное напряжение сдвига в грунте рабочего слоя определяем по формуле:

, (8)

где = 0,004 МПа, = 1,0.

– сцепление в грунте земляного полотна (или в промежуточном песчаном слое), принимаемое с учетом повторности нагрузки (Приложение 2, табл. П. 2.6 или табл. П. 2.8);

k – коэффициент, учитывающий особенности работы конструкции на границе песчаного слоя с нижним слоем несущего основания.

- глубина расположения поверхности слоя, проверяемого на сдвигоустойчивость, от верха конструкции, см;

– средневзвешенный удельный вес конструктивных слоев, расположенных выше проверяемого слоя, кг/см;

= 8 + 11 + 20 + 30 = 69 см.

=(Приложение 2 табл. 2.4.), = 0,002 кг/см

, (9)

где 0,1 – коэффициент для перевода в МПа.

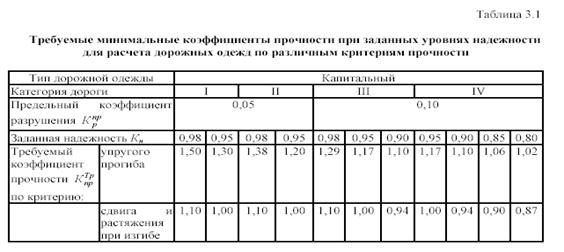

= 1,29, что больше =1,00 (табл. 3,1).

Следовательно, конструкция удовлетворяет условию прочности по сдвигу.

Рассчитываем конструкцию по условию сдвигоустойчивости в песчаном слое основания.

Действующие в песчаном слое основания активное напряжение сдвига вычисляем по формуле:

(10)

Для определения предварительно назначенную дорожную конструкцию приводим к двухслойной расчетной модели.

Нижнему слою модели присваивают следующие характеристики: МПа (п. 2.4); =и с =0,004 МПа таблица (П. 2.4) [3];

Модуль упругости верхнего слоя модели вычисляем по формуле, где значения модулей упругости материалов, содержащих органическое вяжущие, назначаем по таб. П 3,2 при расчетной температуре +20 С (таблица. 3,5). [3];

МПа (11)

По отношениям и и при с помощью номограммы (рис. 3.2) находим удельное активное напряжение сдвига:МПа

Таким образом: Т=0,022*0,6=0,0132 МПа

Предельное активное напряжение сдвига в песчаном слое определяем по формуле, где МПа,

(таб. П. 2.6)

По таблице (3.1) [3] , следовательно условие по сдвигоустойчивости в песчаном слое основания выполнено.

Рассчитываем конструкцию на сопротивление монолитных слоев усталостному разрушению от растяжения при изгибе.

Расчет выполняем в следующем порядке:

а) Приводим конструкцию к двухслойной модели. Где нижний слой модели – часть конструкции расположенная ниже пакета асфальта бетонных слоев, т.е. щебеночное основание и грунт рабочего слоя. Модуль упругости нижнего слоя модели определяем по номограмме рис. 3.1 как общий модуль для двухслойной системы.

МПа
