Организация технического ремонта рулевого управления легкового автомобиля ВАЗ 2110

2.7 Расчет производственных площадей

Площади зон ТО и ремонта автомобилей можно определить расчетом и графическим построением. При определении площадей помещений расчеты получаются приближенными, которые затем необходимо уточнять при планировке зон ТО и ремонта.

Для расчета применяют формулу:

F0 = fo * xo ∙ ko , (2.57)

где fo - площадь, занимаемая автомобилем в плане; <

p>xo - количество постов в зоне, полученное расчетом;

ko - коэффициент, учитывающий отношение площади помещения к площади, занимаемой автомобилем в плане.

Величина ko принимается от 4,5 до 5 и зависит от расположения постов в помещении и их оборудования. Меньшее значение ko применяется при расположении постов под углом 900 к оси проезда.

Принимаем: ko = 5 (стр. 224[3])

fo = а ∙ в; ( 2,58)

где a - ширина автомобиля, м;

b - длина автомобиля, м.

Принимаем: a = 1875 м

b =4265 м

fo = 1875∙4205 = 7,99 м2

fo = 7,99∙2∙5 = 79,9 м2

Для определения площадей зоны графическим путем, нужно выбирать расположение постов и линий. При выборе схемы следует учитывать наименьшую удельную площадь на один тупиковый пост, оборудованный канавой или подъемником, затем приступают к планированию зоны. Она выполняется в масштабе с соблюдением всех расстояний между автомобилем и элементами зданий и сооружений, установленных СНиПом. Эти расстояния зависят от габаритных размеров автомобиля. Для автомобилей длинной от 6 до 11 м, шириной от 2 до 2,8 м устанавливаются минимальные расстояния. Между продольными сторонами автомобиля на постах ручной мойки и уборки - 3 м; тоже на постах ТО-1, ТО-2 и ТР - 2 м; между продольной стороной автомобиля и стеной на постах ТО-1, ТО-2 и ТР - 1,6 м; между автомобилем и наружными воротами, расположенными против поста - 1,5 м.

Ширина проезжей части в зоне с тупиковым расположением постов определяется графическим построением или с помощью шаблона.

2.8 Технологическая карта рулевого управления ВАЗ 2110

Устройство и работа рулевого управления

Рулевым управлением называется совокупность устройств, осуществляющих поворот управляемых колёс автомобиля. Оно служит для изменения и поддержания направления движения автомобиля и в значительной степени обеспечивает безопасность его движения. Рулевое управление ВАЗ-2110 травмобезопасное, с регулируемой по высоте (углу наклона) рулевой колонкой, с реечным рулевым механизмом. Рулевой механизм в сборе с рулевыми тягами крепится в моторном отсеке к щитку передка кузова на двух его кронштейнах при помощи скоб 8 (смотреть рисунок 1.1). Крепление осуществляется через резиновые подушки (опоры) 9 гайками на приварных болтах.

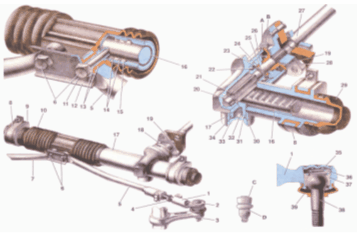

1 - наконечник рулевой тяги; 2 – шаровой шарнир наконечника; 3 - поворот ный рычаг; 4 - регулировочная тяга; 5 и 7 – внутренние наконечники рулевых тяг; 6 - болты крепления рулевых тяг к рейке; 8 - скоба крепления рулевого механизма; 9 - опора рулевого механизма; 10 - защитный чехол; 11 – стопорная пластина; 12 - соединительная пластина; 13-резинометаллический шарнир; 14 - демпфирующие кольца; 15 - опорная втулка рейки; 16 - рейка; 17 - картер рулевого механизма; 18 - стяжной болт; 19 - фланец эластичной муфты; 20 - роликовый подшипник; 21 - приводная шестерня; 22 - шариковый подшипник; 23 - стопорное кольцо; 24 - защитная шайба: 25 - уплотнительное кольцо; 26 - гайка подшипника; 27 - промежуточный вал рулевого управления; 28 - пыльник; 29 - защитный колпачок; 30 - уплотнительное кольцо упора; 31 - упор рейки; 32 – пружина; 33 - гайка упора; 34 - стопорное кольцо гайки упора; 35 - заглушка; 36 - пружина вкладыша; 37 - вкладыш шарового пальца; 38 - шаровой палец; 39 - защитный колпачок; А, В - метки на пыльнике и картере; С, D - поверхности на шаровом шарнире и поворотном рычаге

Рисунок 1.1 - Рулевой механизм в сборе с приводом.

В картере 17 рулевого механизма на роликовом 20 и шариковом 22 подшипниках установлена приводная шестерня 21, которая находится в зацеплении с рейкой 16. Внутренняя обойма шарикового подшипника фиксируется на валу шестерни стопорным кольцом 23, а наружная обойма поджимается гайкой 26 к торцу гнезда подшипника в картере рулевого механизма. В выточке гайки располагается уплотнительное кольцо 25. Между гайкой и стопорным кольцом 23 установлена защитная шайба 24.

Гайка стопорится в картере шайбой и закрывается пыльником 28, насаженным на вал приводной шестерни. На пыльнике и на картере рулевого механизма выполнены метки А и В для обеспечения установки рейки рулевого механизма в среднее положение.

Рейка 16 поджимается к зубьям приводной шестерни пружиной 32 через металлокерамический упор 31, который уплотняется в картере резиновым кольцом 30. Пружина поджимается гайкой 33 со стопорным кольцом 34, создающим сопротивление отворачивания гайки. На картер рулевого механизма с левой стороны надевается защитный колпак 29, справой напрессовывается труба, имеющая продольный паз. Через паз трубы и отверстия в защитном чехле 10 проходят распорные втулки резинометаллических шарниров 13 внутренних наконечников 5 и 7 рулевых тяг.

Тяги рулевого привода крепятся к рейке болтами 6, которые проходят через соединительную пластину 12 и распорные втулки резинометаллических шарниров 13. Фиксируются болты стопорной пластиной 11.

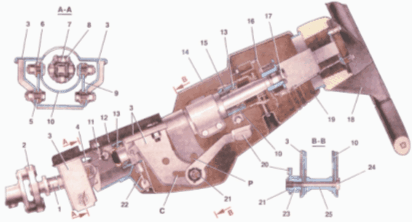

1 - промежуточный вал рулевого управления; 2 - соединительная муфта; 3 - кронштейн крепления вала рулевого управления; 4 – карданный шарнир; 5 - распорная втулка; 6 - втулка опорной пластины; 7 - крестовина карданного шарнира; 8 - игольчатый подшипник крестовины; 9 - опорная пластина; 10 - труба кронштейна вала рулевого управления; 11 - фиксирующая пластина; 12 - приварной кронштейн кузова; 13 - подшипник вала рулевого управления; 14 - верхняя часть облицовочного кожуха; 15 - верхний вал рулевого управления; 1 б - держатель контактных пластин; 17 - гайка крепления рулевого колеса; 18 - рулевое колесо; 19 - нижняя часть облицовочного кожуха; 20 - рычаг регулировки положения рулевой колонки; 21 - стопорное кольцо; 22 - оттяжная пружина; 23 - регулировочная втулка рычага; 24 - стяжной болт; 25 - распорная втулка.

Рисунок 1.2 - Рулевая колонка.

Вал рулевого управления состоит из верхнего 15 (смотреть рисунок 1.2)

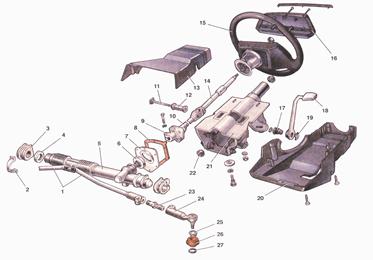

1 - внутренние наконечники рулевых тяг; 2 - скоба крепления рулевого механизма; 3 - опора рулевого механизма; 4 - распорное кольцо; 5 - рулевой механизм; 6 - уплотнительная прокладка; 7 - упорная пластина уплотнителя; 8 - уплотнитель; 9 - нижний фланец эластичной муфты; 10 - промежуточный вал рулевого управления; 11 - стяжной болт; 12 - распорная втулка; 13 - облицовочный кожух (верхняя часть); 14 - верхний вал рулевого управления; 15 - рулевое колесо;16 - крышка выключателя сигнала; 17 - регулировочная втулка; 18 - рычаг регулировки положения рулевой колонки; 19 - стопорное кольцо; 20 - облицовочный кожух (нижняя часть); 21 - кронштейн крепления вала рулевого управления; 22 - подшипник вала рулевого управления; 23 - регулировочная тяга; 24 - наружный наконечник рулевой тяги; 25 - пружинное кольцо; 26 - защитный чехол; 27 - уплотнительное кольцо
