Устройство передней подвески автомобиля Lada Priora

1. Система контроля позволяет:

- замерить и сравнить количественный и качественный расход топлива, подаваемого через форсунки (допускаемое отклонение не более 1,5% между форсунками за тестируемый период) до и после ультразвуковой чистки форсунок;

- визуально сравнить и контролировать количество и качество распыления топлива форсункой при различных режимах, имитирующих работу двигателей

(включая спец.режим - разгон);

- проверить форсунки на герметичность.

2. Система чистки позволяет:

- очищать сопла и клапаны форсунки в ультразвуковой ванне от нерастворимых в бензине карбонатных отложений, используя 6 стандартных режимов + ручной произвольный выбор параметров;

Подогрев ультразвуковой ванны дает возможность в некоторых особо сложных случаях при загрязнении форсунки достичь желаемого результата за более короткое время. Процедура чистки форсунок очень проста и наглядна: тест форсунок до чистки, чистка, тест после чистки. Специальные программы (режимы) ультразвуковой чистки позволяют восстанавливать форсунки из числа ранее отбракованных. Установка автоматически действием ультразвука, который вступает в контакт со специальной жидкостью.

Результат:

Улучшается динамика, равномерность работы, холодный запуск, уменьшается расход топлива, улучшение смесеобразования.

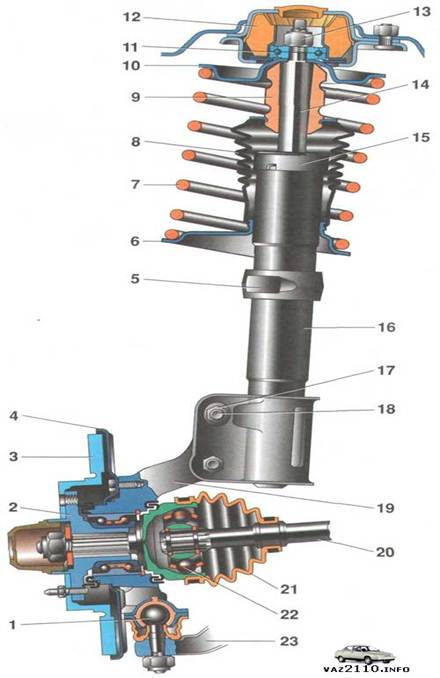

5. Устройство передней подвески автомобиля «Lada Priora»

1 - шаровая опора; 2 - ступица; 3 - тормозной диск; 4 - защитный кожух; 5 - поворотный рычаг; 6 - нижняя опорная чашка; 7 - пружина подвески; 8 - защитный чехол телескопической стойки; 9 - буфер сжатия; 10 - верхняя опорная чашка; 11 - подшипник верхней опоры; 12 - верхняя опора стойки; 13 - гайка штока; 14 - шток; 15 - опора буфера сжатия; 16 - телескопическая стойка; 17 - гайка; 18 - эксцентриковый болт; 19 - поворотный кулак; 20 - вал привода переднего колеса; 21 - защитный чехол шарнира; 22 - наружный шарнир вала; 23 - нижний рычаг.

Передняя подвеска - независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости

Основа подвески - телескопическая гидравлическая амортизаторная стойка 16. Ее нижняя часть соединена с поворотным кулаком 19 двумя болтами. Верхний болт 18, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется развал переднего колеса.

На телескопической стойке установлены: витая цилиндрическая пружина 7, пенополиуретановый буфер хода сжатия 9, а также верхняя опора стойки 12 в сборе с подшипником 11.

Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания кузова. Запрессованный в нее подшипник позволяет стойке поворачиваться вместе с управляемыми колесами.

В корпусе стойки смонтированы детали телескопического гидравлического амортизатора. При выходе его из строя в корпус стойки можно установить картридж. Обратите внимание, что корпус стойки автомобиля ВАЗ-2110 несколько короче, чем у ВАЗ-2108, поэтому использование внешне похожего картриджа от ВАЗ-2108 невозможно.

Нижняя часть поворотного кулака 19 соединена с нижним рычагом подвески 23 через шаровую опору 1. Опора закреплена двумя "глухими" болтами (отверстие в поворотном кулаке не сквозное). Отворачивая эти болты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой обстучите их головки в осевом направлении.

Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с нижними рычагами и балкой передней подвески. В местах соединения {на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота.

В поворотном кулаке двумя стопорными кольцами закреплен двухрядный радиально-упорный шариковый подшипник закрытого типа. Во внутренних кольцах с натягом установлена ступица колеса. Подшипник затягивают гайкой на хвостовике корпуса наружного шарнира привода колес и в эксплуатации не регулируют. Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчивости представляет собой штангу из пружинной стали. В средней ее части имеется изгиб - для размещения приемной трубы системы выпуска. Концы стабилизатора через стойки с резиновыми и резино-металлическими шарнирами соединены с нижними рычагами подвески. Штанга в своей средней части крепится к кузову кронштейнами через резиновые подушки.

Таблица 1. Основные неисправности в подвеске и их устранение
