Ведущие мосты

На автомобилях УАЗ применяют два типа ведущих мостов: ведущие мосты с одноступенчатой главной передачей — устанавливаются на грузопассажирские автомобили УАЗ-31512 и автомобили вагонной компоновки УАЗ-3741, УАЗ-3303, УАЗ-3962 н УАЗ-2206; П—образные ведущие мосты с бортовой передачей — устанавливаются на грузопассажирские автомобили УАЗ-3151.

Установка П—образных ведущих мостов (комплектно переднего и заднего) на автомобили УАЗ-31512 возможна с одновременной установкой карданных валов автомобиля УАЗ-3151. Установка П—образных мостов с бортовой передачей на семейство автомобилей вагонной компоновки требует значительной доработки конструкции мостов, сошки, тяги сошки, подвески автомобиля, изготовления карданных валов, укороченных на 10 мм, и не может быть выполнена вне завода (без его рекомендаций).

Ведущее мосты с одноступенчатой главной передачей. Средняя часть передних и задних мостов имеет одинаковое устройство (рис. 1).

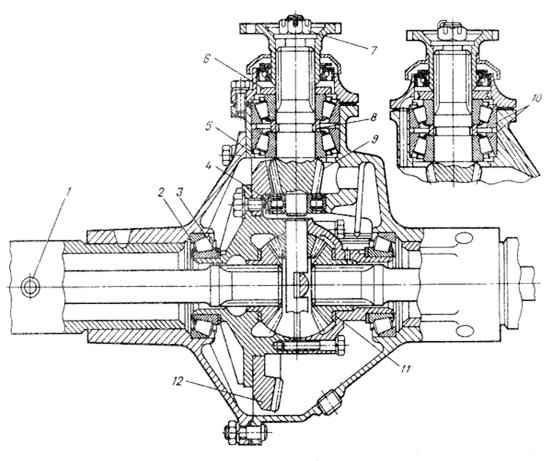

Рис. 1. Задний мост 1 — предохранительный клапан; 2 — подшипник дифференциала; 3 — регулировочные прокладки; 4 — задний подшипник ведущей шестерни (однорядный ро ликовый); 5 — регулировочное кольцо; 6 — маслоотгонное кольцо; 7 — гайка; 8 — пакет регулировочных прокладок; 9 — ведущая шестерня; 10 — передний подшипник ведущей шестерни (роликовый конический двухрядный); 11 — упорная шайба; 12 — ведомая шестерня.

Картер — литой разъемный в вертикальной плоскости. В обе половины картера запрессованы кожуха полуосей и дополнительно закреплены электрозаклепками. Ведущая шестерня главной передачи установлена на двух подшипниках сдвоенном коничecком роликовом подшипнике 10, расположенном в горловине картера, и роликовом цилиндрическом 4, расположенном в приливе картера. Между торцом наружного кольца сдвоенного коннческого подшипника и картером установлено регулировочное кольцо 5 положения ведущей шестерни. Сдвоенный конический подшипник регулируется пакетом 8 прокладок. Ведомая шестерня крепится к фланцу коробки сателлитов специальными болтами. Дифференциал конический с четырьмя сателлитами. Коробка сателлитов разъемная, состоит из двух половин, соединенных болтами. Шестерни полуосей дифференциала имеют сменные упорные шайбы 11. Дифференциал установлен на двух конических роликовых подшипниках 2, между торцами коробки сателлитов и внутренними кольцами подшипников дифференциала установлены регулировочные прокладки. Между фланцем ведущей шестерни и сдвоенным коническим подшипником установлено маслоотгонное кольцо 6.

На левых кожухах полуосей расположены предохранительные клапаны 1, предотвращающие повышение давления в картерах мостов.

К наружным концам кожухов полуосей задних мостов приварены стыковой сваркой цапфы с фланцами для крепления тормозных щитов (рис. 2).

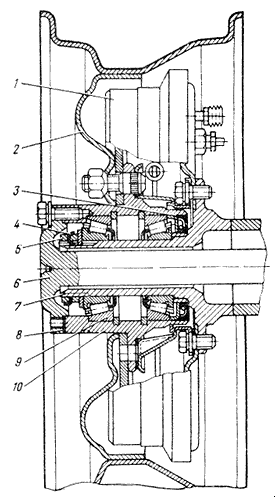

Рис. 2. Ступица заднего колеса. 1 — тормозной барабан; 2 — диск колеса;3 — манжета; 4 — замочная шайба; 5 — контр-гайка; 6 — полуос; 7 — цапфа; 8 — прокладка; 9 — подшипник; 10 — ступица.

Ступицы колес передних и задних мостов одинаковые (см. рис. 2). На автомобилях УАЗ-31512 и УАЗ-3151 ступицы колес невзаимозаменяемые. Подшипники и детали их крепления взаимозаменяемые. На автомобилях вагонной компоновки устанавливают ступицы автомобиля УАЗ-31512. Каждая ступица установлена на двух одинаковых конических подшипниках 9. Наружные кольца подшипников запрессованы в ступицы и от осевых перемещений удерживаются упорными кольцами. Внутренние кольца подшипников установлены на цапфе свободно. Подшипники затягивают двумя гайками и стопорят замочной шайбой 4, установленной между гайками. Между внутренним кольцом наружного подшипника и гайкой установлена упорная шайба с выступом, входящим в паз на цапфе.

Чтобы предотвратить вытекание смазки из ступицы и попадание в нее пыли, грязи и воды, со стороны внутреннего торца устанавливают армированные резиновые манжеты 3 с пружинами в сборе. Между манжетой и внутренним подшипником устанавливают упорную шайбу для предотвращения повреждения рабочей кромки манжеты при снятии ступицы.

Наружные концы кожухов полуосей передних мостов заканчиваются фланцами, к которым болтами крепятся шаровые опоры 3 (рис. 3).

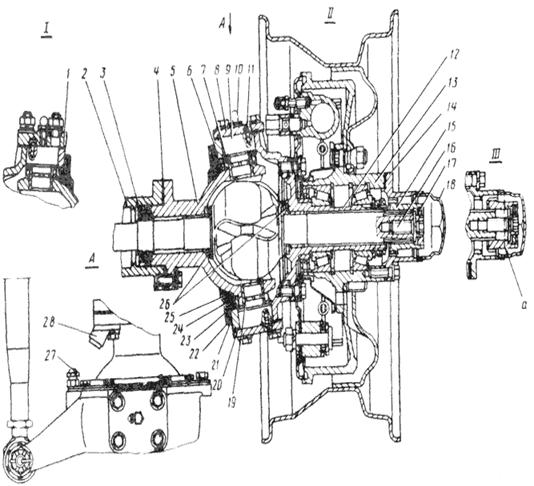

Рис.3. Поворотная цапфа переднего моста автомобиля УАЗ 31512

1 — рычаг поворотной цапфы; 2 — кожух полуоси; 3 — резиновая манжета в металлическом кожухе; 4 — прокладки; 5 — шаровая опора; 6 — корпус поворотной цапфы; 7 —& nbsp;опорная шайба; 8 — накладка шкворня; 9 — шкворень; 10 — пресс масленка; 11 — стопорный штифт; 12 — цапфа; 13 — ступица колеса; 14 — ведущий фланец; 15 — муфта отключения колес; 16 — болт муфты; 17 — шарик фиксатора; 18 — защитный колпак; 19 — втулка шкворня; 20 — прокладки; 21 — внутреннее кольцо сальника; 22 — кольцо-перегородка; 23 — наружное кольцо; 24 — резиновая манжета; 25 — наружное уплотнительное войлочное кольцо; 26 — упорные шайбы; 27 — регулировочный болт ограничения поворота колеса; 28 — упор-огранитель поворота колеса; I — правый поворотный кулак; II — левый поворотный кулак; III — ступицы передних котес отключены; а — сигнальная канавка.

На шаровых опорах, на шкворнях 9 установлены корпуса 6 поворотных цапф, к торцам которых болтами крепятся цапфы 12 и тормозные щиты. Внутри шаровых опор находятся шарниры равных угловых скоростей, на наружных концах которых установлены устройства, позволяющие соединять или разъединять по необходимости
