Турбокомпрессор ТКР-23 дизеля М-756 тепловоза

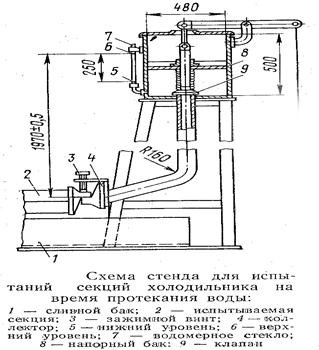

Промытые секции продуть сжатым воздухом, тщательно осмотреть и проверить качество промывки на специальном стенде. Время стекания воды от верхнего до нижнего уровня по рискам на водомерном стекле не должно превышать 43 с. Если за указанное время вода из секции не стечет, то ее следует очистить и промыть вторично. При

этом водяные секции заполнить 5-процентным раствором соляной кислоты, нагретым до температуры 60° С. Для уменьшения действия кислоты на металл к раствору следует добавить 5% столярного клея от общего весового количества введенной в раствор соляной кислоты. После прекращения вспенивания, но не более чем. через 15 мин с момента начала заливки раствора в водяные секции вылить раствор и тщательно промыть секции сначала горячей (температура 70° С), а затем холодной водой. После этого необходимо просушить секции, продувая через них сухой сжатый воздух.

3. Организация ремонта

По роду выполняемой работы локомотивные депо разделяют на:

эксплуатационные депо, имеющие большой приписной парк тепловозов и выполняющие работы по их текущему содержанию (техническое обслуживание ТО-3 и текущий ремонт ТР-1), а для выполнения текущих ремонтов ТР-2 и ТР-3 локомотивы направляют в специализированные цехи других депо;

ремонтно-эксплуатационные депо, выполняющие текущие ремонты ТР-2 и ТР-3 для удовлетворения потребности дороги или нескольких отделений и имеющие приписной парк локомотивов;

ремонтные депо, не имеющие приписного парка магистральных тепловозов и локомотивных бригад для их обслуживания. Эти депо - крупные современные индустриальные предприятия, где основное внимание сосредоточено на повышении качества ремонта, сокращении срока простоя в ремонте, совершенствовании технологии и организации производства.

Тепловозоремонтные заводы Главного управления по ремонту подвижного состава и производству запасных частей (ЦТВР) выполняют капитальный ремонт тепловозов, их модернизацию, ремонт отдельных сборочных единиц и агрегатов (дизелей, электрических машин, тяговых генераторов и тяговых электродвигателей, тележек, турбонагнетателей и др.) и изготовляют запасные части.

Основное тепловозное депо — это самостоятельная производственная единица локомотивного хозяйства с приписным парком локомотивов и техническими средствами для плановых ремонтов и технических обслуживании локомотивов. Тяговая территория Депо включает сооружения для текущего ремонта, технического обслуживания и экипировки локомотивов, служебно-бытовые помещения, склады и др. Размещение тяговой территории депо должно быть увязано со схемой станции и топографией местности.

Тяговая территория основного тепловозного депо должна иметь специализированные деповские пути для перемещения тепловозов от контрольного поста станции в депо и обратно, для технического обслуживания ТО-2, экипировки и стоянки локомотивов, ожидающих работы, выполнения реостатных испытаний тепловозов, поворотных устройств и др. Путевое развитие тяговой территории депо должно иметь независимые вход и выход на станционную территорию.

Локомотивные депо и цехи сооружают по типовым проектам, разработанным с учетом унификации основных зданий для тепловозов, дизель-поездов и электровозов. Унифицированы расстояния между осями смежных путей, высота зданий, нагрузки от кранов.

По объему работ по ремонту и техническому обслуживанию тепловозов в основном депо предусматривают следующие стойла: технического обслуживания ТО-2, ТО-3, текущих ремонтов ТР-1, ТР-2, ТР-3, индивидуальной выкатки колесно-моторных блоков, обточки бандажей колесных пар без выкатки из-под тепловоза, обмывки тепловоза перед постановкой в ремонт, окраски тепловозов после ремонта. Ремонт тепловозов в депо выполняют комплексные и специализированные бригады слесарей.

При агрегатном методе ремонта на участках текущего ремонта бригады слесарей демонтируют агрегаты и сборочные единицы с тепловоза и передают их для ремонта на заготовительный участок, после чего выполняют монтаж на тепловозе отремонтированных или новых агрегатов и сборочных единиц, Кроме того, эта бригада ремонтирует и контролирует не снимаемое с тепловоза оборудование и смазывает его, Ремонт и испытания демонтированных агрегатов и сборочных единиц осуществляются в соответствующих отделениях заготовительного участка.

При организации ремонта поточным методом создаются так называемые позиционные бригады, закрепленные за ремонтными позициями поточной линии. При стационарном методе ремонта бригады могут специализироваться по ремонту определенных агрегатов и сборочных единиц тепловоза: дизеля, электрического оборудования, экипажной части, вспомогательного оборудования. Такая специализация слесарей позволяет повысить их профессиональные навыки и ответственность за качество выполненной работы. В некоторых депо имеются специализированные бригады агрегатно-эаготовительного участка, которые, кроме ремонта и испытания сборочных единиц и деталей, на своем участке выполняют сборочно-разборочные работы на всех ремонтируемых тепловозах.

При крупноагрегатном методе ремонта на текущем ремонте ТР-3 дизели, снятые с тепловоза, ремонтируют в дизельном отделении, а агрегаты, сборочные единицы и детали - в дизель-агрегатном отделении депо. Ремонт дизелей выполняется методом позиционного потока, при котором дизели устанавливают на рабочих позициях, а специализированные группы слесарей перемещаются по позициям.

В дизель-агрегатном отделении ремонтируют шатунно-поршневые группы дизеля, втулки цилиндров, цилиндровые крышки, вертикальную передачу, турбокомпрессоры и турбовоздухопродувки, масляные и водяные насосы, редукторы, вентиляторы и др.

В крупных тепловозных депо для ремонта агрегатов и сборочных единиц дизеля применяют механизированные поточные линии. При электромашинном участке имеются пропиточно-сушильное отделение для ремонта изоляции электрических машин и испытательная станция для испытания электрических машин после ремонта. Тележки ремонтируют в тележечном отделении на механизированной поточной линии.

Слесари топливного отделения снимают топливную аппаратуру с тепловоза (топливные насосы, форсунки, регуляторы, топливоподкачивающие насосы, трубопроводы, клапаны и др.), ремонтируют и испытывают ее и устанавливают на тепловоз. Топливные, масляные и воздушные фильтры для всех видов ремонта и технического обслуживания тепловозов выполняют слесари специализированного отделения. Электрические аппараты (реле, регуляторы, контакторы, реверсоры, контроллеры, электропневматические вентили) ремонтируют в электроаппаратном отделении.

В депо имеются также отделения для ремонта контрольно-измерительных приборов и скоростемеров, аккумуляторных батарей, секций холодильника, автотормозного оборудования и др. Для удовлетворения нужд заготовительного участка в депо имеются следующие отделения: механическое, кузнечное, термическое, сварочное, гальваническое, полимерное и др. К вспомогательным отделениям депо относятся инструментальное, по ремонту механического и энергетического оборудования, компрессорная станция и др.
