Диагностирование состояния деталей цилиндропоршневой группы двигателей ЯМЗ

Внешние приборы обеспечивают получение и обработку информации о техническом состоянии двигателя и уровне его эксплуатационных свойств, необходимой для управления выполнением ТО и ТР.

Следует отметить, что несмотря на широкое развитие методов инструментального диагностирования за последние годы, достоверная оценка состояния основных узлов двигателя, определяющих их надёжность и безотказность

, пока невозможна. Практически до сих пор нет средств для полной оценки состояния подшипников коленчатого вала и шатуна, деталей ЦПГ и механизма газораспределения (МГР).

2. Распределение потока отказов двигателей

Как правило, больший поток отказов отмечается у деталей двигателей, подверженных высоким тепловым или механическим нагрузкам. К ним относятся детали, ограничивающие камеру сгорания и воспринимающие воздействие газовых сил. Условия работы деталей усугубляются также воздействием агрессивных газов, высокими линейными скоростями в парах трения, невозможностью гарантированно обеспечить гидродинамическую смазку в этих парах, знакопеременными нагрузками деталей и ухудшением условий работы масла в зонах высоких температур.

По статистическим данным ОАО "Автодизель", дефекты деталей кривошипно-шатунного механизма (КШМ) составляют 65-70 % от всего количества дефектов, причём из них на дефекты деталей ЦПГ (поршня, гильзы и поршневых колец) приходится 20-25 % и остальное - на шатуны, коленчатый вал и подшипники коленчатого вала и шатуна.

При нарушении работоспособности одной из деталей КШМ двигателя выходят из строя и сопрягаемые детали, т.е. дефект редко бывает локальным и носит характер "цепной реакции". Например, при механическом повреждении и последующем повороте вкладыша коренного подшипника нарушается работоспособность коленчатого вала и блока цилиндров. Отсюда следует, что выход из строя деталей КШМ приводит к существенным затратам на восстановление двигателя из-за большого объёма сборочно-разборочных работ и высоких расходов на запасные части.

Следует отметить, что в данном разделе рассматриваются дефекты не только новых двигателей ЯМЗ, изготовленных в условиях ОАО "Автодизель", но и двигателей ЯМЗ, которые подвергались текущему и капитальному ремонту, т.е. учитываются факторы воздействия на качество двигателей со стороны работников эксплуатирующих и ремонтных организаций.

3. Цилиндропоршневая группа

Внешние проявления неисправностей деталей ЦПГ (поршни, гильзы и поршневые кольца) следующие:

- увеличение расхода масла на долив;

- ухудшение пусковых качеств двигателя;

- снижение мощностных и экономических показателей;

- увеличение расхода картерных газов;

- существенное ухудшение состояния картерного масла.

Диагностирование состояния деталей ЦПГ по указанным проявлениям достаточно затруднено, т.к. на них могут влиять неисправности других узлов и систем двигателя. Например, на пусковые качества двигателя наряду с износом и дефектами деталей ЦПГ могут влиять неисправности системы электрооборудования (аккумуляторных батарей, стартера, генератора) и разрегулировки топливной аппаратуры (увеличение угла опережения впрыска топлива, уменьшение пусковой подачи, снижение производительности подкачивающего насоса и др.). Поэтому при диагностировании деталей ЦПГ необходимо убедиться в исправности других узлов и систем двигателя, оказывающих влияние на работоспособность рассматриваемых деталей. Так, в случаях повышенного расхода масла на долив (выше 1,5 %) необходимо убедиться в отсутствии течи масла из двигателя и разгерметизации впускного тракта.

Расход масла на долив определяется по формуле, %:

Gм=( Gм/ Gт)*100, (1)

где Ом и вт соответственно расход масла на долив и топлива в литрах за определённый пробег двигателя.

На рис. 3 приведена зависимость расхода масла на долив от пробега для безнаддувных двигателей ЯМЗ-236 и ЯМЗ-238 при их работе в составе автомобилей МАЗ на междугородних перевозках грузов.

Диагностирование состояния деталей ЦПГ необходимо вести в три этапа: 1 - диагностирование до разборки двигателя; 2 - диагностирование после съёма головки цилиндров; 3 - диагностирование и оценка состояния деталей для выяснения причин дефекта и методов восстановления двигателя.

Диагностирование до разборки двигателя необходимо начинать с выяснения условий работы двигателя, качества и объёма проведённых ТО и ТР. В условиях работы необходимо оценить нагруженность двигателя по эксплуатационному расходу топлива в л/100 км, тепловой режим и наличие шума или стука при работе. Необходимо также определить возможные остановки двигателя по неустановленным причинам, расход масла на долив и характер его изменения за общее время работы двигателя в эксплуатации (рис, 3). После выполнения указанных работ при возможности следует запустить двигатель и прослушать его работу на режимах холостого хода от минимальной до максимальной частоты вращения коленчатого вала. Необходимо осмотреть отложения на шторах бумажного элемента полнопоточного масляного фильтра, а также в фильтре центробежной очистки масла. Следует обратить особое внимание на количество отложений и наличие металлической стружки. Необходимо отобрать пробу масла из картера двигателя в количестве 250 -500 мл и отправить её в химлабораторию на предмет определения физико-химических показателей масла (вязкость, щелочное число, количество нерастворимых осадков, наличие воды в масле, диспергирующие свойства и др.).

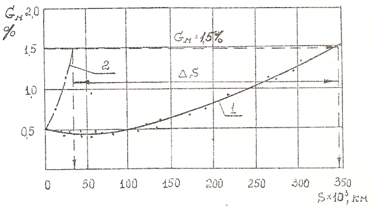

Рисунок 3 - Зависимость расхода масла на долив См от пробега в (для двигателей ЯМЗ-236 и ЯМЗ-238): 1 - при удовлетворительной фильтрации воздуха; 2 - при разгерметизации впускного тракта; Gм = 1,5% - предельное значение расхода масла; S - неиспользованный ресурс двигателя при разгерметизации впускного тракта (при пылевом износе)

Все рассмотренные выше методы исследования относятся к методам субъективного диагностирования, наряду с которыми могут быть использованы также методы инструментального (приборного) диагностирования. Так, может быть замерено давление в конце такта Сжатия в цилиндрах двигателя. Оно определяется в абсолютных единицах с помощью компрессометра или в относительных единицах с помощью специальной аппаратуры, фиксирующей изменение силы гока в цепи стартера при прокрутке коленчатого вала в процессе последовательного отключения цилиндров двигателя.

Компрессометром замеряется давление сжатия при прокрутке коленчатого вала стартером или в режиме работы двигателя при минимальной частоте холостого хода. Последний вариант испытаний является более предпочтительным, т.к. точность измерения возрастает за счет поддержания определенного скоростного режима двигателя. Величина давления сжатия при nхх= 800 мин для двигателей ЯМЗ должна составлять

рс = 3,0-3,5 МПа (30-35 кг/см2)

Особое внимание следует обращать на разность давлений рс по цилиндрам. Это сравнение позволит определить цилиндр с дефектными детапями ЦПГ.

По замерам значений рс можно определить следующие дефекты деталей ЦПГ: прогар поршня, поломку компрессионного кольца, изношенность деталей, закоксовку колец, задиры поршней и негерметичность клапанов МГР. При указанных дефектах обычно значение рс в цилиндре бывает меньше 2,0-2,1 МПа (20-21 кг/см2).
