Диагностирование состояния деталей цилиндропоршневой группы двигателей ЯМЗ

Следующим этапом инструментальной диагностики является осмотр состояния неисправного цилиндра с помощью мотоскопа через отверстие в головке под форсунку. С помощью этого прибора можно определить состояние поршня (наличие разрушений), наличие задиров на поверхности гильзы, уровень износа гильзы по наличию ступеньки на поверхности в зоне останова первого компрессионного кольца в ВМТ и наличие зак

оксовки колец по следам прорыва газов на гильзе. Здесь же можно оценить состояние клапанов, т.е. определить наличие трещин и прогаров, величину отложений на них. При наличии соответствующих расходомеров на двигателях можно определить расход картерных газов QКГ, который позволяет судить о состоянии деталей ЦПГ и МГР. На рис. 4 показана принципиальная схема расходомера фирмы AVL (Австрия).

Принцип работы расходомера АVL основан на том, что высота подъёма крыльчатки 4 в выходном патрубке ёмкости 1 будет пропорциональна расходу картерных газов двигателя, значение которого определяется по шкале 5.

По значению Qкг невозможно (так же как и по значению рс) однозначно оценить состояние деталей ЦПГ, т.к. значения изменяются в достаточно широком диапазоне как на новых, так и на изношенных двигателях. Однако установлено, что на двигателях ЯМЗ при значениях Qкг > 1.4 м3 /цил-ч имеют место дефекты деталей ЦПГ, указанные выше.

Дополнительную информацию о состоянии деталей ЦПГ можно получить с помощью физико-химического и спектрального анализов картерного масла.

После съёма головки необходимо провернуть коленчатый вал для проверки утопания поршней в положении ВМТ относительно верхнего бурта гильз (поверхность А на рис. 5). Чрезмерное утопание одного или нескольких поршней свидетельствует об изгибе шатуна в цилиндрах из-за дефектов, приведших к попаданию постороннего предмета или охлаждающей жидкости в камеру сгорания. Необходимо осмотреть днища поршней для того, чтобы определить, происходит ли контактирование поршней с клапанами (по отпечатку клапанов на днищах поршней), попадание постороннего предмета в камеру сгорания, есть ли обгорання и трещины на кромках камеры сгорания. На рабочих поверхностях гильз необходимо отметить возможные надиры, задиры и тёмные пятна, свидетельствующие о прорыве газов в камеру сгорания из-за зависания или поломки поршневых колец. Коррозия на зеркале гильз свидетельствует о попадании охлаждающей жидкости в цилиндры или о длительной стоянке неработающего двигателя, приведшей к конденсации паров жидкости на рабочих поверхностях гильз.

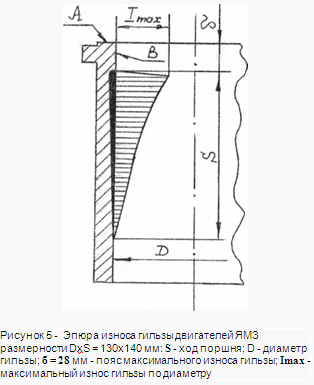

По величине "ступеньки" в зоне останова первого компрессионного кольца в ВМТ необходимо определить величину максимального износа гильзы Imax по диаметру D относительно верхней неработающей поверхности гильзы (поверхность В на рис. 5).

Допустимый износ гильзы по диаметру для двигателей ЯМЗ равен 0,20-0,25 мм. Замер износа гильзы в составе двигателя и после её извлечения из блока производится нутрометром.

Значительные твёрдые углеродистые отложения на днище поршня и огневой поверхности головки в отдельных цилиндрах являются признаком большого расхода масла в этих цилиндрах, вызванного чрезмерным износом деталей или закоксовыванием колец.

Далее необходимо внимательно осмотреть состояние прокладки головки цилиндров с целью определения мест возможных прогаров, прорывов газов из цилиндров или течи охлаждающей жидкости.

Наибольший объём информации о причинах выхода из строя деталей ЦПГ можно получить после разборки двигателя и анализа состояния деталей. Состояние деталей ЦПГ и возможные причины их дефектов приведены в приложении Б .

Особое внимание при эксплуатации двигателей необходимо обращать на состояние воздухоочистки, при нарушении которой преждевременно вырабатывается ресурс деталей ЦПГ. Особенно это актуально для нашей страны, т.к. запылённость воздуха на дорогах с бетонным и асфальтовым покрытием достигает 0,003 г/м3, что в 5 раз выше, чем на дорогах Западной Европы. Запылённость воздуха на грунтовых дорогах России в десятки раз выше указанного значения. Кроме того, на многих моделях двигателей ЯМЗ до сих пор используются воздухоочистители устаревшей конструкции (инерционно-масляные), которые пропускают в двигатель пыль в 10-15 раз больше, чем воздухоочистители с картонными фильтрующими элементами (воздухоочистители сухого типа).

В заключение следует отметить, что детали ЦПГ будут работать безотказно на протяжении заявленного заводом-изготовителем ресурса, если будут обеспечены условия их работы, а именно: оптимальный тепловой режим (отсутствие перегрева деталей); удовлетворительная фильтрация воздуха; соответствие применяемых масел инструкции по эксплуатации двигателя; отсутствие возможности выхода из строя деталей узлов двигателя, обеспечивающих процессы наполнения цилиндров свежим зарядом и выпуска ОГ; обеспечение герметичности системы охлаждения, исключающее возможность попадания жидкости в цилиндры двигателя и др.

Заключение

В данном курсовой работе были изучены методы диагностирования двигателей : субъективные и инструментальные. Инструментальные методы диагностирования являются наиболее объективными методами, т.к. при диагностировании применяются измерительные приборы, позволяющие количественно измерять диагностические параметры, а по их значениям оценивать техническое состояние двигателя. Так же изучены внешние проявления неисправностей деталей ЦПГ и сделан вывод, что диагностирование состояния деталей ЦПГ по указанным проявлениям достаточно затруднено, т.к. на них могут влиять неисправности других узлов и систем двигателя. Например, на пусковые качества двигателя наряду с износом и дефектами деталей ЦПГ могут влиять неисправности системы электрооборудования (аккумуляторных батарей, стартера, генератора) и разрегулировки топливной аппаратуры (увеличение угла опережения впрыска топлива, уменьшение пусковой подачи, снижение производительности подкачивающего насоса и др.). Поэтому при диагностировании деталей ЦПГ необходимо убедиться в исправности других узлов и систем двигателя, оказывающих влияние на работоспособность рассматриваемых деталей.

неисправность двигатель цилиндропоршневый дефект

Список используемой литературы

1. Б.С.Антропов "Поиск неиправностей двигателей КамАЗ".-Яр.:ЯПИ, 1994. – 150 с.

2. Б.С.Антропов "Обеспечение работоспособности автотракторных дизельных двигателей".-Яр.:ЯГТУ,2005. - 186 с.
