Машины для содержания дорог

1. МАШИНЫ ДЛЯ ЛЕТНЕГО СОДЕРЖАНИЯ ДОРОГ

К машинам для летнего содержания дорог относятся следующие виды машин и оборудования:

- поливомоечные машины;

- подметально-уборочные машины;

- машины по уходу за насаждениями;

- машины для уборки сооружений.

1.1 Поливомоечные машины

Поливомоечные машины предназначены для мойки и

увлажнения твердых покрытий, предохранения их от перегрева в жаркий сезон, очистки воздуха и оздоровления микроклимата в прилегающем к транспортным магистралям воздушном пространстве. Они могут быть прицепными (к колесному трактору) или самоходными (на шасси серийного грузового автомобиля или шасси, адаптированном к назначению машины). Поливомоечная машина (рис. 1) имеет цистерну, установленную на прицепном, полуприцепном или самоходном шасси, всасывающий водовод, соединяющий цистерну с центробежным насосом, нагнетающим воду через распределительный напорный водовод к двум моечным насадкам.

Насадки располагаются перед машиной по ее внешним сторонам и формируют две моющих струи, расходящиеся плоским веером и направленные на поверхность покрытия под углом атаки. Изменяя угол атаки можно добиваться от струи различного эффекта: от смыва прилипших фрагментов глинистого грунта до увлажнения покрытия.

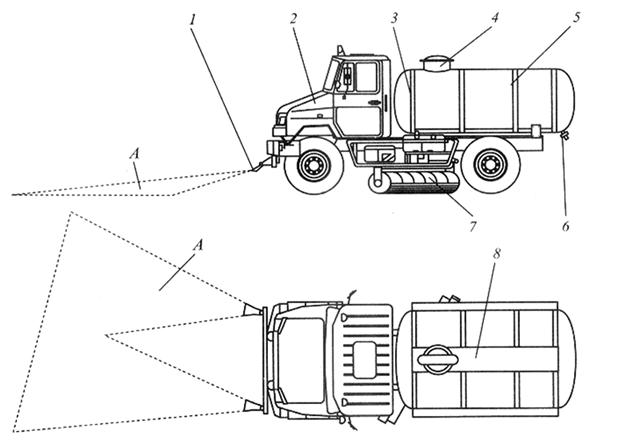

Рисунок 1 – Компоновка и основные агрегаты поливомоечной машины

А – конфигурация моющей струи; 1 – моющие насадки с распределительным трубопроводом; 2 – базовая машина; 3 – цистерна; 4 – горловина цистерны; 5 – обечайки крепления цистерны к шасси; 6 – сливной патрубок; 7 – дополнительное щеточное оборудование; 8 – мостки для обслуживания цистерны.

Существуют компоновочные варианты машин с дополнительной насадкой, устанавливаемой сзади сбоку и увеличивающей ширину промываемой полосы на 10 . 15%. Насадки соединены с раздаточной трубой, в которую вода подается через напорную магистраль насосом центробежного типа. Между насосом и водозаборным патрубком, расположенным в цистерне, установлены фильтр, задерживающий посторонние примеси, и центральный клапан, позволяющий быстро прекращать подачу воды в насос. Как правило, цистерна также оборудуется водоводами, кранами и шлангами для заправки из водоема, которые могут использоваться и при тушении пожаров.

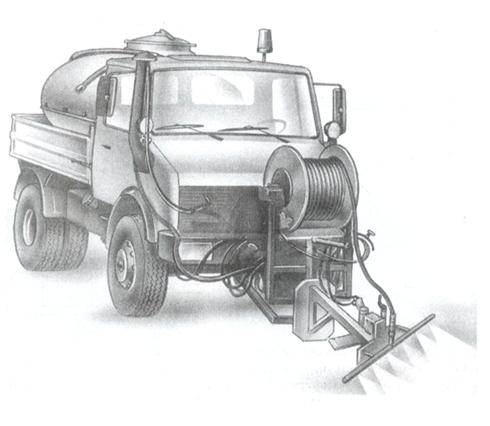

Рисунок 2 – Машина для очистки покрытия с помощью моющей рампы

В заправочной магистрали может устанавливаться фильтр, исключающий попадание в цистерну вместе с водой твердых минеральных и органических частиц. Обычно самоходные поливомоечные машины дополнительно оснащаются подметально-щеточным оборудованием, позволяющим расширить область их применения.

Для привода насоса поливомоечного оборудования и подметальных щеток может использоваться механическая или гидрообъемная передача. Для подъема и опускания щетки чаще всего используются гидроцилиндры.

Существенным недостатком традиционной технологии мойки покрытия, при которой высокая кинетическая энергия моющей струи обеспечивается ее массой, считается высокий расход воды. Альтернативой может служить поливомоечное оборудование с моющей рампой, оснащенной большим числом направленных вниз сопел малого диаметра (рис. 2). Рампа расположена перед шасси невысоко над обрабатываемой поверхностью. Вода, подаваемая в расходный водовод под большим давлением, вырываясь из сопел с высокой скоростью, приобретает кинетическую энергию, необходимую для достижения моющего эффекта. Взвесь грязевых частиц в воде и фрагменты разрушенной грязевой корки принудительно удаляются с покрытия косоустановленным водосгонным ножом с эластичной кромкой.

1.2 Подметально-уборочные машины

Предназначены для очистки твердых покрытий транспортных сооружений. Они также могут применяться для уборки бетонных и асфальтированных промышленных площадок и проездов, очистке ремонтируемых участков дорог от остатков удаленного покрытия. Рабочий процесс подметально-уборочной машины складывается из подметания поверхности, сбора смета в накопителях, транспортирования к месту захоронения отходов и опорожнения накопителя. Затем цикл операций повторяется.

По типу рабочих органов подметально-уборочные машины делятся на бесщеточные (вакуумные, пневматические), щеточные и комбинированные (щеточно-вакуумные, щеточно-пневматические). Наиболее распространены при летней уборке улиц и дорог щеточные подметально-уборочные машины, которые монтируют на автомобильных и специальных шасси, а также на прицепах. По методу обеспыливания щеточные подметально-уборочные машины (конические и транспортные щетки) делятся на машины с мокрым (с помощью воды) и сухим обеспыливанием (за счет отсасывания пыли воздушной струей) Конические щетки используют для подметания прилотковой зоны, а транспорт - для транспортирования смета в бункер. В качестве материала для ворса щеток используют металлическую (стальную) проволоку и синтетическое моноволокно.

По системе транспортирования смета в бункер (рис. 3) они подразделяются на машины с прямым забрасыванием смета в мусоросборник, с механической двух- и трехступенчатой подачей смета, с пневматическим транспортированием смета.

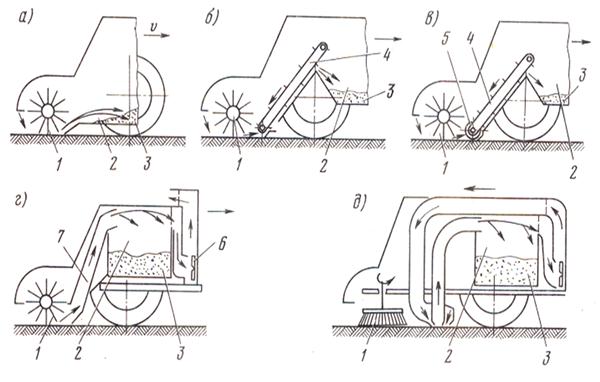

Рисунок 3 - Схемы систем транспортирования смета

а - прямое забрасывание смета в бункер; б - механическая двухступенчатая подача смета; в - то же, трехступенчатая, г, д - пневматическое транспортирование смета: 1 - щетка, 2 - бункер для смета, 3 - смет, 4 – конвейер, 5 - шнек 6 – вентилятор, 7 - всасывающий рукав

Главным рабочим органом подметально-уборочной машины является щетка. Наиболее распространены щетки цилиндрические с горизонтальной осью вращения и размещением ворса на цилиндрической поверхности, и торцевые, с осью, круто наклоненной к дневной поверхности, и ворсом на нижнем торце. Существуют, но встречаются гораздо реже, щетки конические, с углом при вершине до 60° и расположением ворса на конической поверхности, и ленточные, у которых ворс закреплен на внешней стороне цепи, огибающей натяжное колесо и ведущую звездочку.

Рисунок 4 - Типы щеток

а - цилиндрическая, б - коническая, в - ленточная, 1 - сплошная навивка ворса. 2 - ворс - метелкой. 3 - ворс - пучком

Торцовые и конические щетки применяют для очистки придорожных лотков, отличающихся небольшими поперечными размерами и сложной формой очищаемой поверхности.

Цилиндрическими щетками выполняют основной объем работ по очистке твердых покрытий дорог, тротуаров, промплощадок и аэродромных полос. Они устанавливаются под углом к направлению движения машины между ее осями или перпендикулярно - за колесами задней оси. Первая схема применяется на универсальных машинах, которые в теплый сезон используются как подметально-уборочные и поливомоечные, а в холодное время года - как снегоуборочные и антигололедные.
