Машины для содержания дорог

При регулярной очистке городских и аэродромных территорий от свежевыпавшего снега наиболее часто используются плужно-щеточные снегоочистители на базе серийных или адаптированных автомобильных шасси, сдвигающие основную массу снега плугом с проезжей части в сторону обочины и очищающие покрытие от его остатков толщиной до 15 мм щеткой (рис. 7). Плуг устанавливается впереди автомобиля, а цилиндрич

еская щетка - под его рамой, между передней и задней осями. Угол между плугом и продольной осью машины может меняться от 90 до 70°, а ось щетки повернута под углом в плане, чтобы снег сметался от машины вперед, к правой обочине. Плуг состоит из отвала, ножей и рамы.

В наиболее простых и дешевых конструкциях отвал представляет собой монолитную плиту с цилиндрической поверхностью. Нижняя кромка отвала оснащается болтовыми зажимами для крепления секционных резиновых ножей, благодаря эластичности которых улучшается очистка поверхности и исключаются аварийные ситуации при наезде на неровности покрытия, крышки люков и т. п. В центре задней стенке отвала прикреплена поворотная рама плуга, позволяющая фиксировать плуг относительно сцепной рамы под различными углами. При простейшем варианте фиксатором служит металлический палец, вставляемый в совпадающие отверстия поворотной и сцепной рам. Сцепная рама в свою очередь через шарниры соединяется с толкающими штангами тяговой рамой, прикрепленной к лонжеронам шасси.

Рисунок 7 - Снегоочиститель плужный, с подметальным оборудованием и пескоразбрасывателем

1 - распределитель сыпучих антигололедных материалов; 2 - бункер для сыпучих антигололедных материалов; 3 - кабина базового автомобиля; 4 - фронтальный косоустановленный снежный плуг переменной кривизны; 5 цилиндрическая косоустановленная подметальная щетка

Толкающие штанги могут быть и моноблочными и телескопическими, с амортизаторами внутри. Амортизаторы предохраняют раму базового шасси от ударных нагрузок, воспринимаемых плугом. Существуют плуги с многосекционными адаптирующимися к неровной поверхности отвалами, каждая секция которого крепится к обшей несущей конструкции независимой рычажно-пружинной подвеской, прижимающей секцию к поверхности покрытия и позволяющей ей перескакивать через неровности, крышки люков и другие препятствия. В последние годы на рынке появилось отечественное плужное оборудование с отвалами переменной по длине высоты и коническим козырьком, которые исключают пересыпание снега через верх отвала и позволяют убирать снег на повышенных скоростях с дальностью отбрасывания снега до 15 м и более.

Цилиндрическая щетка представляет собой трубу, на которую надевают, плотно прижатые друг к другу, плоские кольца с запрессованным по внешней кромке ворсом. Собранная щетка крепится к кронштейнам, подвешенным к раме шасси гидроцилиндрами подъема/опускания, и приводится объемным гидромотором либо через встроенный в щетку планетарный, либо через внешний цепной редуктор. Щеточный ворс современных машин изготавливается из капронового моноволокна, но лучшее качество очистки покрытия от снега дает более жесткий и тонкий проволочный ворс. Его применение ограничено опасностью, которую представляют для пневмоколес автотранспорта обламывающиеся фрагменты проволочного ворса, остающиеся на дороге.

2.2 Роторные снегоочистители

Они используются при переброске свежевыпавшего и слежавшегося снега в сторону или погрузке в транспортные средства из снежных валов и куч, образованных после работы плужно-щеточных снегоочистителей. При этом роторным снегоочистителем отрывают слои снега от массива режущими органами, транспортируют его в метатель и отбрасывают в сторону или по направляющему патрубку (аппарату) в транспортное средство. Следовательно, в отличие от плужного снегоочистителя, который выбрасывает снег за счет движения машины вперед, в роторном снегоочистителе используется для этой цели вращающийся рабочий орган. Конструкция и типы этих машин достаточно разнообразны.

Роторные снегоочистители могут быть с раздельным и совмещенным рабочими органами. Раздельный рабочий орган состоит из питателя, т. е. механизма, разрабатывающего снег и подающего его к метателю, и метателя - механизма, выбрасывающего снег в сторону (рис. 8 а, б, в). Совмещенный рабочий орган, выполненный в виде режущего ротора или фрезы, одновременно разрабатывает снег, отрывает от массива и выбрасывает его по направляющему патрубку, т. е. служит метателем (рис. 8, г, д). Наиболее распространен совмещенный рабочий орган в виде фрезерного барабана, представляющего собой цилиндр с навитыми на его наружной поверхности режущими лентами и имеющего в средней части карманы-лопасти. При вращении фрезы и поступательном движении машины разрабатываемый снег перемещается с двух сторон в поперечном направлении к центру фрезерного барабана, где попадает в карманы и, проходя через выбросной патрубок, отбрасывается наружу. Преимущества роторных снегоочистителей с совмещенным рабочим органом (по сравнению с раздельным) - их компактность и меньшая масса; однако они малопроизводительны и уступают в дальности отбрасывания снега.

По типу рабочего органа эти снегоочистители подразделяют на плужно-роторные. шнеко-роторные и фрезерно-роторные. Рабочее оборудование плужно-роторного снегоочистителя состоит из плуга, который направляет перемещающийся по его лобовой поверхности снег в ротор, отбрасывающий его в сторону. Снегоочистители такого типа наиболее эффективны для очистки дорожных покрытий от сухого рыхлого снега небольшой плотности.

Рабочее оборудование шнеко-роторного снегоочистителя состоит из шнекового питателя, расположенного перпендикулярно оси машины, и установленного за ним (обычно одного) ротора; шнековый питатель может иметь один, два или три шнека, каждый из которых представляет собой трубу, с установленными на ней ленточными винтовыми лопастями (с правым и левым направлением витков). При работе шнеко-роторного снегоочистителя снег шнеками подается с периферии в центр к ротору, отбрасывающему его в сторону.

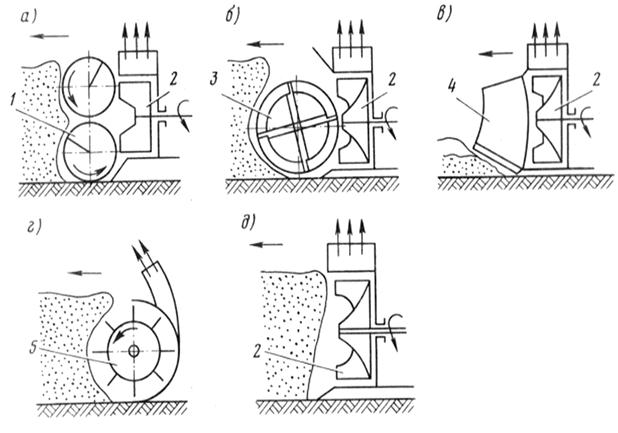

Рисунок 8 - Типы рабочих органов роторных снегоочистителей

а - шнеко-роторный, б – фрезерно- роторный, в – плужно-роторный, г – фрезерный, д - роторный.

1 - шнек, 2 - ротор. 3 - фреза ленточная, 4 – плуг, 5 - фрезерный барабан

Горизонтальной стрелкой показано направление движения снегоочистителя

Наиболее эффективны эти машины при очистке дорожных покрытий от снега средней плотности и твердости. Рабочее оборудование фрезерно-роторного снегоочистителя состоит из фрезерного питателя и расположенного сзади него ротора. Питатель обычно представляет собой безбарабанную фрезу, имеющую ленточные ножи, которые при вращении разрабатывают снег и транспортируют его в центр к ротору. Наиболее эффективны фрезерно-роторные снегоочистители на очистке дорожных покрытий от плотного и смерзшегося снега.
