Машины для содержания дорог

Базовым шасси роторных снегоочистителей может быть автомобиль, колесный и гусеничный тракторы, а также специальное шасси.

При одномоторной схеме для привода рабочего органа снегоочистителя используется тот же двигатель, что и для привода движителя, а при двухмоторной - для привода рабочего органа устанавливается дополнительный двигатель. По производительности роторные снегоочистители делят

на легкие (до 200 т/ч), средние (до 1000 т/ч) и тяжелые (более 1000 т/ч).

При снегоочистке городских улиц и площадей наибольшее распространение получили легкие и средние шнеко-роторные (рис. 9, 10), а также фрезерно-роторные снегоочистители.

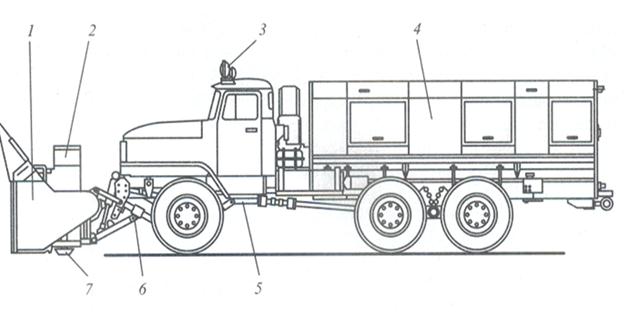

Рисунок 9 - Шнекороторный снегопогрузчик на базе автомобиля Урал-4320-10

1 - шнекороторное оборудование; 2 - направляющий аппарат снегометателя. 3 – фары рабочего освещения. 4 - моторный отсек, 5 - раздаточная коробка; 6 – рычажный механизм подвески шнекороторного оборудования, 7 - опорная лыжа

Рисунок 10 - Шнекороторное оборудование снегопогрузчика

1 - нижний шнек, 2 - ротор снегометателя. 3 - верхний ротор, 4 - кожух шнековой камеры, 5 - направляющий аппарат снегометателя, 6 - кожух редуктора привода шнеков; 7- кожух снегометателя; 8 - козырек, отбрасывающий снег в зону работы шнеков; 9 - опорная лыжа; 10 - редуктор привода ротора

2.3 Снегопогрузчики

машина дорога содержание

Предназначены для эвакуации снежных масс значительной толщины за границы покрытия или в транспортные средства. Их использование наиболее эффективно при уборке снега, складированного в высокие лотковые и придорожные валы или бурты.

Лаповые снегопогрузчики (рис. 11) используются, в основном, для перегрузки в транспорт снега, собранного плужными снегоочистителями в валы на лотковой части городских улиц. Погрузчики монтируются на специализированных шасси, собранных из стандартных конструкций и агрегатов серийных грузовых автомобилей. Рабочее оборудование состоит из лапового питателя, расположенного перед погрузчиком, и наклонного скребкового конвейера, ориентированного вдоль продольной оси машины.

Рабочие органы расположены в коробе, широкая часть которого с лаповым питателем, загребающим снег в короб, начинается перед машиной, а узкая - с конвейером, проходит над всеми агрегатами машины и выступает так далеко, чтобы под нее мог стать самосвал.

Лапа представляет собой изогнутую металлическую пластину, поставленную на ребро и средней частью шарнирно закрепленную на кривошипе вращающегося диска, установленного в широкой части короба заподлицо с днищем. Штифт в днище короба, входящий в паз в задней части лапы, вынуждает ее переднюю кромку двигаться по эллипсу, подгребая снег от боковых стенок короба к скребковому конвейеру. В приемном лотке короба симметрично установлены две лапы, двигающиеся навстречу со сдвигом по фазе и перекрывающие рабочие зоны друг друга. Снег, сгребаемый лапами к середине приемного лотка короба, попадает на цепной скребковый конвейер, поднимается им к разгрузочному концу и выгружается в кузов самосвала. Наиболее эффективны лаповые погрузчики при погрузке неслежавшегося снега, так как усилия лап и тяги машины недостаточно для разрушения смерзшихся или спрессованных снежных массивов.

Фрезерные погрузчики (рис. 12), благодаря особенностям своего рабочего органа, эффективны при перегрузке куч и валов слежавшегося и смерзшегося снега. Эти погрузчики оснащены питателем фрезерного типа и наклонным скребковым конвейером, подающим снег в транспортное средство. Фрезерный питатель состоит из двух соосных фрез разной или равной длины (длина зависит от размещения загрузочного отверстия конвейера), каждая из которых представляет собой металлические полосы, образующие края двух- или трехзаходных цилиндрических спиралей, связанных с центральным валом радиальными спицами. Вращаясь, фрезы врезаются в снежный массив, обрушивают и измельчают его фрагменты и смещают снежную массу к центру кожуха фрезы, откуда она выносится конвейером в кузов самосвала.

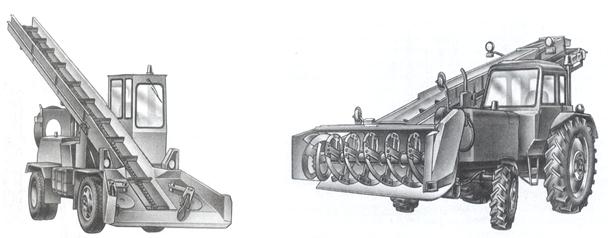

Рисунок 11 – Снегопогрузчик лаповый

Рисунок 12 – Снегопогрузчик с фрезерным питателем

2.4 Антигололедные машины

Антигололедные машины. Предназначены для поддержания в зимний период сцепных свойств покрытия на уровне, гарантирующем безопасное движение транспорта. Наиболее массовым способом борьбы с гололедом является распределение по обледеневшему покрытию песка, гранитной крошки, кристаллических и жидких хлоридов и различных комбинаций этих веществ. Песок и гранитная крошка повышают сцепление колес с обледеневшим покрытием, но при интенсивном движении их быстро выносит на обочины. Хлориды инициируют таяние льда и снежного наката (температура замерзания соленой воды значительно ниже 0°С), но при резком падении температуры могут привести к еще большему обледенению. Кроме того, наличие избытка воды на поверхности покрытия при высоких скоростях транспорта чревато опасностью аквапланирования.

Машины для распределения сыпучих антигололедных материалов, как правило, являются универсальными и в теплое время года переоборудуются в поливомоечные. Они монтируются на шасси серийных грузовых автомобилей (рис. 13), либо на специализированных пневмоколесных шасси.

Песок, гранитная крошка или смесь песка с солью засыпаются в бункер в форме трапециевидной призмы, обращенной меньшим основанием вниз. Открытый верх бункера забран двускатной решеткой, играющей роль сита. По днищу бункера проложен цепной скребковый конвейер (питатель), выносящий содержимое к заднему торцу бункера, где установлено распределительное устройство. Горизонтальный диск с радиальными вертикальными лопастями на нижней плоскости, закрытый кожухом, вращаясь, разбрасывает антигололедный материал через щели в кожухе по окружающей поверхности относительно равномерным слоем. Расход материала может регулироваться скоростью питателя, скоростью вращения диска, размером и ориентацией расходных щелей кожуха.

Универсальный разбрасыватель КО-104А (рис. 13) предназначен для распределения по поверхности дорожного покрытия пескосоляной смеси или других химических реагентов, применяемых при зимнем содержании улиц, площадей и дорог. В летнее время разбрасыватель переоборудуется и может быть использован как самосвал для перевозки сыпучих грузов.

Специальное оборудование машины смонтировано на шасси автомобиля ГАЗ-53А и состоит из кузова, скребкового конвейера, разбрасывающего диска и гидропривода конвейера. При переоборудовании разбрасывателя в самосвал дополнительно устанавливают: кронштейн гидроподъемника, гидроподъемник, механизм закрытия борта, кран управления.

Технологический материал, предназначенный для распределения по поверхности улицы или дороги, подается скребковым конвейером из кузова через бункер на разбрасывающий диск, который, вращаясь, равномерно разбрасывает его по поверхности дороги. Плотность посыпки регулируется тремя способами: изменением скорости движения конвейера, ограничением шиберной заслонкой количества поступающего с конвейера технологического материала для посыпки, изменением частоты вращения разбрасывающего диска.
