2.2.7. Если необходимо уточнить тип условного обозначения, используемого самостоятельно (не входящего в составное обозначение), то допускается записывать его с квалифицирующим символом в соответствии с требованиями п. 2.2.4, например., + Е12.

3

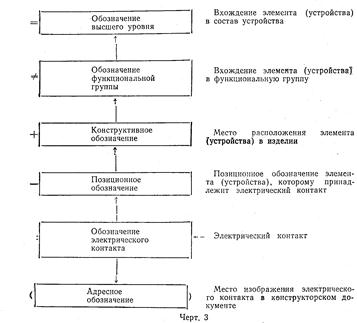

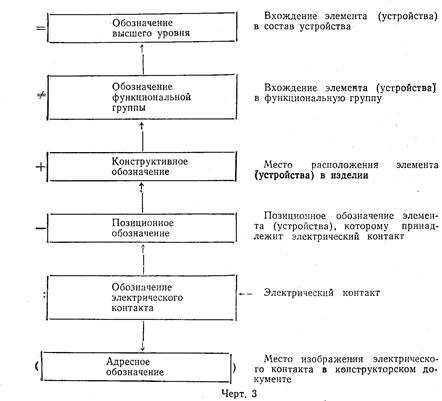

. Правила построения условных обозначения отдельных типов

3.1 – Обозначение высшего уровня

3.1.1. В качестве обозначения высшего уровня следует использовать:

а) позиционное обозначение устройства, присвоенное на схеме изделия и записанное в перечень элементов;

б) обозначение типа изделия, установленное ib стандарте или технических условиях.

Примечание. Если обозначения типов изделий стандартами или техническими условиями не установлены, допускается применять условные обозначения, установленные в их конструкторской или нормативно-технической документации.

3.2. Обозначение функциональной группы

3.2.1. Обозначение функциональной группы образуют из букв или букв и цифр, в сокращенной форме указывающих функциональное назначение (функцию) группы, например:

Ф – фильтр;

УПЧ – усилитель промежуточной частоты;

RG8 – 8-разрядный регистр;

TJK – JK-триггер и т.д.

Допускается обозначать функциональные группы только цифрами. В этом случае обозначение должно быть записано с квалифицирующим символом ≠, например, ≠27

3.2.2. Одинаковым функциональным группам (т.е. группам, имеющим тождественные принципиальные схемы) следует присваивать одно и то же условное обозначение.

Допускается в условные обозначения одинаковых функциональных групп включать порядковые номера, отделяя их от основного обозначения одним из методов, установленных в п. 2.2.2, например, УПЧ1, УПЧ2 или УПЧ.1, УПЧ.2.

3.3. Обозначение конструктивного расположения (конструктивное обозначение)

3.3.1. Устанавливаются два метода построения конструктивных обозначений – координатный и последовательный-

3.3.2. Конструктивное обозначение, построенное координатным методом, должно состоять из нескольких частей, каждая из которых обозначает одну координату объекта* в условной системе координат, принятой для данной конструкции. При этом обозначения координат должны быть разделены в соответствии с требованиями п. 2.2.2, например:**

+ С24 – конструктивное обозначение места в изделии, имеющего координаты: ряд С, колонка 24;

+ 5.24 – то же, координаты: ряд 5, колонка 24.

3.3.3. Конструктивное обозначение, построенное последовательным методом, должно представлять собой цифровое (порядковый номер) или буквенное обозначение, присвоенное данному месту в конструкции и установленное в конструкторском документе (например, на сборочном чертеже), например:

+ 204 – место №204;

+ В.2 – зона В, вторая часть.

3.3.4. Для изделий, конструктивно выполненных в виде нескольких уровней входимости (например, изделия цифровой вычислительной техники), допускается применять конструктивные обозначения, представляющие собой последовательную запись конструктивных обозначений различных уровней. При этом порядок записи конструктивных обозначений должен соответствовать конструктивной входимости; обозначения различных уровней должны разделяться в соответствии с требованиями п. 2.2.2, например:

+ 2.05.4В12 – конструктивное обозначение, указывающее четыре уровня входимости: стойка 2, рама 05, панель 4, плата В12.

3.3.5. Содержание и способ записи конструктивных обозначений (например, принятая система координат, условные направления координатных осей, метод обозначения каждой координаты и т.п.) определяются особенностями конкретной конструкции и должны быть пояснены в соответствующем конструкторском документе (например, на сборочном чертеже) или установлены в нормативно-технической документации. 3.4. Позиционное обозначение

3.4.1. Позиционные обозначения должны быть присвоены всем элементам и устройствам изделия в конструкторском документе, показывающем полный состав элементов и (или) устройств изделия (например, на принципиальной схеме).

3.4.2. Позиционное обозначение должно состоять, в общем случае, из трех частей, имеющих самостоятельное смысловое значение я записываемых без разделительных знаков и пробелов.

3.4.3. В первой части позиционного обозначения должен быть указан вид элемента (устройства). Она должна содержать одну или несколько букв, например:

· *Геометрическая форма, размеры и ориентация объекта не учитываются.

· ** Примеры конструктивных обозначений для наглядности приведены с квалифицирующим символом +.

R – резистор;

С – конденсатор;

DS – запоминающее устройство.

3–4.4. Во второй части позиционного обозначения должен быть указан порядковый номер элемента (устройства) в пределах элементов (устройств) данного вида. Она должна содержать одну или несколько цифр, например: R1, R2,… R12; С1, С2…С14.

При изображении на схеме элемента или устройства разнесенным способом допускается к порядковому номеру добавлять условный номер изображенной части элемента, разделяя порядковый и условный номера точкой, например:

D13.2 – цифровая интегральная микросхема D13, часть 2 (второй логический элемент).

Примечание. Условный номер части элемента (устройства) в перечне элементов не указывают.

3. 4,5. В третьей части позиционного обозначения допускается: указывать функциональное назначение данного элемента или устройства, примененного в схеме данного изделия. Она должна содержать одну или несколько букв, например:

C4J – конденсатор С4, используемый как интегрирующий; D7S – микросхема D7, выполняющая (в данном применении) функцию памяти.

Позиционные обозначения с одинаковой первой частью могут иметь в третьей части различные обозначения, например: R1 – резистор R1;

R2N – резистор R2, используемый как измерительный; R3F – резистор R3, используемый как защитный (предохранительный).

Применяемые буквенные коды, указывающие функциональное назначение, должны быть пояснены в соответствующем конструкторском документе (например, на принципиальной схеме) или установлены в нормативно-технической документации.

В конструкторской документации на изделия, разрабатываемые по заказам Министерства обороны СССР, применение в позиционных обозначениях буквенных кодов функционального назначения должно быть согласовано с заказчиком.

Перечень буквенных кодов функционального назначения, рекомендуемых Публикацией МЭК 113–2 и рекомендацией СЭВ по стандартизации PC 3490–72, приведен в справочном приложении 2

Таблица 2
