Простейший усилительный каскад: схемы включения транзистора, принцип работы, обратная связь

Усиление электрических сигналов.

Классификация и основные характеристики усилителей. Входной и выходной импедансы. Эмиттерный повторитель. Параметрический стабилизатор. Генератор стабильного тока. Резистивно-ёмкостной каскад усилителя. Многокаскадный усилитель. Коррекция частотной характ

еристики. Избирательные усилители. Обратная связь в усилителях. Влияние обратной связи на основные характеристики усилителей. Усилители постоянного тока, дифференциальный каскад. Усилители мощности с трансформаторной связью и на основе комплиментарных транзисторов.

Операционные усилители. Основные схемы включения – инвертирующий, неинвертирующий и дифференциальный усилители. Коэффициент ослабления синфазного сигнала (КОСС). Фазовые и частотные характеристики операционных усилителей. Влияние отрицательной обратной связи на параметры и характеристики операционных усилителей. Операционный усилитель как базовый элемент функциональных устройств. Сумматор, интегратор, дифференциатор, логарифмический усилитель, релаксационный генератор, триггер Шмитта, фазовращатель, компенсационный стабилизатор напряжения.

Общие сведения о биполярном транзисторе

Основные определения

Биполярным транзистором называется электропреобразовательный полупроводниковый прибор, имеющий в своей структуре два взаимодействующих p-n-перехода и три внешних вывода, и предназначенный, в частности, для усиления электрических сигналов. Термин «биполярный» подчеркивает тот факт, что принцип работы прибора основан на взаимодействии с электрическим полем частиц, имеющих как положительный, так и отрицательный заряд, – дырок и электронов. В дальнейшем для краткости будем его называть просто – транзистором.

Режимы работы транзистора

В зависимости от того, в каких состояниях находятся переходы транзистора, различают режимы его работы. Поскольку в транзисторе имеется два перехода (эмиттерный и коллекторный), и каждый из них может находиться в двух состояниях (открытом и закрытом), различают четыре режима работы транзистора. Основным режимом является активный режим, при котором эмиттерный переход находится в открытом состоянии, а коллекторный – в закрытом. Транзисторы, работающие в активном режиме, используются в усилительных схемах. Помимо активного, выделяют инверсный режим, при котором эмиттерный переход закрыт, а коллекторный – открыт, режим насыщения, при котором оба перехода открыты, и режим отсечки, при котором оба перехода закрыты.

Схемы включения биполярного транзистора

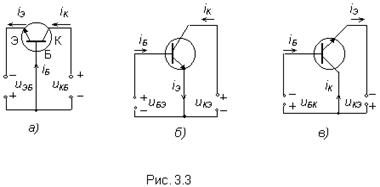

В большинстве электрических схем транзистор используется в качестве четырехполюсника, то есть устройства, имеющего два входных и два выходных вывода. Очевидно, что, поскольку транзистор имеет только три вывода, для его использования в качестве четырехполюсника необходимо один из выводов транзистора сделать общим для входной и выходной цепей. Соответственно различают три схемы включения транзистора: схемы с общей базой (ОБ), общим эмиттером (ОЭ) и общим коллектором(ОК). На рис. 3.3 показаны полярности напряжений между электродами и направления токов, соответствующие активному режиму в указанных схемах включения транзистора. Следует отметить, что токи транзистора обозначаются одним индексом, соответствующим названию электрода, во внешней цепи которого протекает данный ток, а напряжения между электродами обозначаются двумя индексами, причем вторым указывается индекс, соответствующий названию общего электрода (см. рис. 3.3). В схеме с общей базой (см. рис. 3.3, а)

входной цепью является цепь эмиттера, а выходной – цепь коллектора. Схема ОБ наиболее проста для анализа, поскольку в ней каждое из внешних напряжений прикладывается к конкретному переходу: напряжение uЭБ прикладывается к эмиттерному переходу, а напряжение uКБ – к коллекторному. Следует заметить, что падениями напряжений на областях эмиттера, базы и коллектора можно в первом приближении пренебречь, поскольку сопротивления этих областей значительно меньше сопротивлений переходов. Нетрудно убедиться, что приведенные на рисунке полярности напряжений (uЭБ<0; uКБ>0) обеспечивают открытое состояние эмиттерного перехода и закрытое состояние коллекторного перехода, что соответствует активному режиму работы транзистора. В схеме с общим эмиттером (см. рис. 3.3, б) входной цепью является цепь базы, а выходной – цепь коллектора. В схеме ОЭ напряжение uБЭ>0 прикладывается непосредственно к эмиттерному переходу и отпирает его. Напряжение uКЭ распределяется между обоими переходами: uКЭ = uКБ + uБЭ. Для того, чтобы коллекторный переход был закрыт, необходимо uКБ = uКЭ – uБЭ > 0, что обеспечивается при uКЭ > uБЭ > 0. В схеме с общим коллектором (см. рис. 3.3, в) входной цепью является цепь базы, а выходной – цепь эмиттера.

Принцип работы биполярного транзистора

Рассмотрим в первом приближении физические процессы, протекающие в транзисторе в активном режиме, и постараемся оценить, каким образом эти процессы позволяют усиливать электрические сигналы.

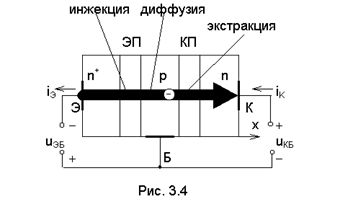

Для простоты анализа будем использовать плоскую одномерную модель транзистора, представленную на рис. 3.4. Эта модель предполагает, что p-n – переходы транзистора являются

плоскими, и все физические величины в структуре, в частности, концентрации носителей заряда, зависят только от одной продольной координаты x, что соответствует бесконечным поперечным размерам структуры. С учетом того, что в реальной структуре транзистора (см. рис. 3.1) ширина базы значительно меньше поперечных размеров переходов, плоская одномерная модель достаточно хорошо отражает процессы, протекающие в транзисторе. Рассмотрим вначале статическую ситуацию, при которой на переходы транзистора от внешних источников питания подаются постоянные напряжения uЭБ и uКБ – см. рис. 3.4. Заметим, что приведенный на рисунке транзистор включен по схеме с общей базой. Напряжения uЭБ <0 и uКБ >0 обеспечивают открытое состояние эмиттерного перехода и закрытое состояние коллекторного перехода, что соответствует активному режиму работы транзистора. Через открытый эмиттерный переход протекают основные носители заряда. Как уже отмечалось в п. 3.1, из-за резкой асимметрии эмиттерного перехода инжекцию через него можно считать односторонней, то есть достаточно рассматривать только поток электронов, инжектируемых из эмиттера в базу – см. рис. 3.4. Этот поток очень сильно зависит от напряжения на эмиттерном переходе uЭБ, экспоненциально возрастая с увеличением  uЭБ. Инжектированные в базу электроны оказываются в ней избыточными (неравновесными) неосновными носителями заряда. Вследствие диффузии они движутся через базу к коллекторному переходу, частично рекомбинируя с основными носителями – дырками. Достигнувшие коллекторного перехода электроны экстрагируются полем закрытого коллекторного перехода в коллектор. В связи с тем, что в коллекторном переходе отсутствует потенциальный барьер для электронов,
