Полимеры

24.ПРЯДЕНИЕ ВОЛОКОН

Полимерные волокна получают в процессе, называемом прядением. Существуют три принципиально различных метода прядения: прядение из расплава, сухое и мокрое прядение. В процессе прядения из расплава полимер находится в расплавленном состоянии, а в других случаях - в виде растворов. Однако во всех этих случаях полимер, в расплавлен­ном или растворенном состоянии, про

текает через многоканальный мундштук, представляющий собой пластину с очень мелкими отверстиями для выхода волокон.

Рис.17. Схематическое изображение процессов сухого прядения (а) и прядения из расплава (б)

1 — загрузочная воронка; 2 — полимерные чешуйки; 3 — нагретая решетка; 4 — го­рячий полимер; 5 — дозирующий насос; 6 — расплав; 7— многоканальный мундштук, 8 — свежеспряденное волокно; 9 — катушка; 10 — раствор полимера; 11 — фильтр;

12 — дозирующий насос; 13 — многоканальный мундштук; 14 — свежеспряденное во­локно; 15 — на катушку

25.Прядение из расплава

В своей простейшей форме процесс прядения из расплава может быть представлен следующим образом. Первоначально полимерные чешуйки расплавляют на нагретой решетке, превращая полимер в вязкую подвиж­ную жидкость. Иногда в процессе нагревания происходит образование комков вследствие протекания процессов сшивания или термической деструкции. Эти комки могут быть легко удалены из горячего полимер­ного расплава пропусканием через систему блок-фильтров. Кроме того, для предотвращения окислительной деструкции расплав следует защищать от кислорода и воздуха. Это достигается в основном созданием вокруг расплава полимера инертной атмосферы азота и водяного пара. Дози­рующий насос подает расплав полимера с постоянной скоростью на много­канальный мундштук (фильеру). Расплав полимера проходит через систему мелких отверстий мундштука и выходит оттуда в виде непрерывных и очень тонких мононитей. При контакте с холодным воздухом происходит мгновенное затвердевание волокон, выходящих из фильер. Процессы охлаждения и отверждения могут быть в значительной мере ускорены при обдувке холодным воздухом. Выходящие из фильер твердые мононити наматываются на катушки. Важная особенность, которую следует учитывать в процессе прядения из расплава, заключается в том, что диаметр мононити в значительной степени зависит от скорости, с которой расплавленный полимер проходит через фильеру, и от скорости, с которой мононить вытягивают из фильеры и сматывают на катушки.

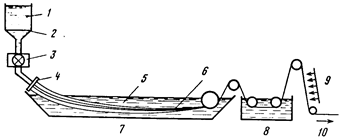

Рис.18. Схематическое изображение процесса мокрого прядения

1 — раствор полимера; 2 — фильтр; 3 — дозирующий насос; 4 — многоканальный мундштук; 5 — осадитель; 6 — свежеспряденное волокно; 7 — ванна для коагуля­ции и осаждения; 8 — ванна для промывки; 9 — сушка; 10 — на катушку

26.Сухое прядение

Большое количество таких традиционных полимеров, как ПВХ или полиакрилонитрил, перерабатывают в волокна в крупных масштабах в процессе сухого прядения. Суть этого процесса показана на рис. 17. Полимер растворяют в соответствующем растворителе с образованием высококонцентрированного раствора. Вязкость раствора регулируют увеличением температуры. Горячий вязкий раствор полимера продавли­вают через фильеры, получая, таким образом, тонкие непрерывные струйки. Волокно из этих струек образуется при простом испарении растворителя. Испарение растворителя может быть ускорено путем обдувания встреч­ным потоком сухого азота. Волокна, образующиеся из раствора полимера, в конце концов, наматывают на катушки. Скорость прядения волокон может достигать 1000 м/мин. Промышленные ацетатцеллюлозные волокна, полученные из 35%-ного раствора полимера в ацетоне при 40°С, служат типичным примером получения волокон методом сухого прядения.

27.Мокрое прядение

При мокром прядении, как и при сухом, используют сильно концентри­рованные полимерные растворы, высокую вязкость которых удается понизить повышением температуры прядения. Детально процесс мокрого прядения показан на рис. 18. В процессе мокрого прядения происходит переработка вязкого раствора полимера в тонкие струнки при пропуска­нии через фильеры. Затем эти полимерные струйки попадают в коагуляционную ванну с осадителем, где и происходит высаживание полимера из раствора в виде тонких нитей, которые после промывки, сушки и пр. собирают на катушках. Иногда в процессе мокрого прядения вместо не­прерывных нитей образуются комки, что происходит в результате об­рыва вытекающей из фильеры струйки под действием сил поверхностного натяжения. Этого удается избежать при увеличении вязкости полимерного раствора. Коагуляция, которая является лимитирующей стадией мокрого прядения, процесс довольно медленный, чем и объясняется низкая, по сравнению с другими, скорость прядения раствора, равная 50 м/мин. В промышленности процесс мокрого прядения используют для получения волокон из полиакрилонитрила, целлюлозы, вискозного волокна и т.д.

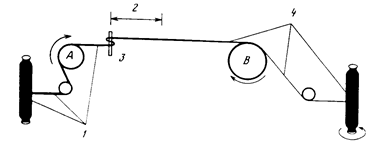

Рис.19. Схематическое изображение аппарата для одноосного ориентирования

1— невытянутая нить; 2 — зона вытяжки; 3 — растягивающая шпилька; 4— вытя­нутое волокно

28.Одноосная ориентация

В процессе прядения волокон из полимерного расплава или раствора макромолекулы в волокне не ориентированы и, следовательно, их степень кристалличности сравнительно низка, что нежелательным образом отража­ется на физических свойствах волокна. Для улучшения физических свойств волокна подвергают операции, называемой одноосной вытяжкой, ис­пользуя растягивающие аппараты определенного типа.

Основной особенностью аппарата является наличие системы двух роли­ков А и В (рис.19), вращающихся с различными скоростями. Ролик В вращается в 4—5 раз быстрее ролика А. Спряденную нить последовательно пропускают через ролик А, растягивающую шпильку 3 и ролик В. По­скольку ролик В вращается со скоростью большей, чем ролик А, волокно вытягивается под нагрузкой, задаваемой шпилькой 3. Вытяжка волокна осуществляется в зоне 2. После прохождения через ролик В вытянутая полимерная нить наматывается на металлическую бобину. Несмотря на то, что в процессе вытяжки происходит уменьшение диаметра нити, ее прочностные свойства в значительной степени улучшаются вследствие ориентации макромолекул, параллельно оси волокна.

29.Последующая обработка волокон

Для улучшения полезных свойств волокон их часто подвергают до­полнительной специальной обработке: очистке, смазке, проклейке, краше­нию и т.д.

Для очистки используют мыла и другие синтетические моющие средства. Очистка есть не что иное, как удаление грязи и других примесей с поверх­ности волокна. Смазка заключается в обработке волокон с целью защиты их от трения с соседними волокнами и грубыми металлическими поверх­ностями в процессе переработки. В качестве смазывающих агентов в основ­ном используют природные масла. Смазывание приводит также к умень­шению статического электричества, накапливающегося на волокнах.

 Скачать реферат
