Оценка технического состояния трансформаторных вводов на основе нечетких алгоритмов

1. Особенности конструкции трансформаторных вводов

трансформаторный дефектоскопия изоляция

Для присоединения обмоток силового трансформатора к электрической сети применяются вводы, которые устанавливаются на крышке трансформатора или стенке бака. В трансформаторах для низкого напряжения (до 1 кВ включительно) применяют составные вводы, внутренняя полость которых не имеет маслян

ого заполнения. Вводы на напряжение от 1 кВ до 35 кВ имеют один фарфоровый изолятор; внутренняя полость вводов заполнена маслом. Вводы на напряжение 110 кВ и выше имеют две фарфоровые покрышки -верхнюю и нижнюю, скрепленные друг с другом в одно целое при помощи фланца (втулки). Внутренняя полость ввода заполнена маслом или газом.

Для силовых трансформаторов применяются маслонаполненные вводы.

Ввод представляет собой конструкцию с внешней и внутренней изоляцией. Внешняя изоляция состоит из верхней фарфоровой покрышки, находящейся во внешней атмосфере и герметично соединенной с нижней фарфоровой покрышкой. Внутренняя изоляция представляет собой систему цилиндрических конденсаторов, соединенных последовательно. Такая система внутренней изоляции обеспечивает равномерное распределение электрического поля как внутри ввода, так и на поверхности внешней изоляции и гарантирует надежность работы вводов.

По выполнению внутренней изоляции трансформаторные вводы делятся на вводы с бумажно-масляной изоляцией (БМИ), маслобарьерной изоляцией (МБИ) и твердой изоляцией (ТИ). Однако из-за относительно невысокой кратковременной электрической прочности МБИ, вводы с этим видом внутренней изоляции имеют большие радиальные размеры и большую массу, поэтому в настоящее время их производство прекращено, остаются в эксплуатации лишь некоторые вводы с МБИ старой конструкции.

БМИ состоит из пропитанной трансформаторным маслом кабельной бумаги, а ТИ выполняется из пропитанной синтетическими смолами бумаги. При высоких напряжениях, когда имеют большое значение тепловые потери ввода, пропитанная маслом бумага во вводах с БМИ имеет перед бумагой, пропитанной синтетическими смолами во вводах с ТИ, преимущества (меньшая диэлектрическая проницаемость и меньшие потери в диэлектрике, особенно при высоких температурах). Поэтому диэлектрические потери ввода с БМИ примерно в три раза меньше, чем у ввода с ТИ таких же размеров, и нецелесообразно на напряжения выше 110 кВ применять вводы с ТИ.

Из приведенного выше анализа следует, что в настоящее время в Украине, а также в странах СНГ наибольшее распространение имеют маслонаполненные вводы с БМИ, поэтому будем рассматривать только вводы с БМИ изоляцией и классом напряжения 110 кВ и выше.

Отличительной особенностью вводов конденсаторного типа с бумажно-масляной изоляцией является то, что основной изоляцией их служит остов, выполненный из кабельной бумаги, имеющий уравнительные прокладки и пропитанной трансформаторным маслом.

Аппаратные вводы с бумажно-масляной изоляцией состоят в основном из следующих конструктивных узлов (рис. 3.1.): изоляционного остова 6, намотанного на токоведущую медную трубу 10, верхней и нижней фарфоровых покрышек 5 и 9, соединительной втулки 8, расширителя 2 с масляным затвором или воздухоосушителем, с стяжным устройством 3, маслоуказателем 4 и т. п.

Для намотки изоляционных остовов маслонаполненных вводов применяется предварительно просушенная, а для вводов 110 кВ и пропитанная трансформаторным маслом кабельная бумага толщиной 0,12 мм.

Наложение бумаги производится непосредственно на токоведущую трубу по винтовой линии (вполнахлеста). Для уменьшения напряженности электрического поля в первых слоях изоляции остова вводов 330—500 кВ наложение бумаги обычно производится на бакелитовый цилиндр, насаженный на токоведущий стержень, при этом первая уравнительная обкладка электрически соединяется с токоведущим стержнем.

В процессе намотки для выравнивания напряженности электрического поля в изоляционном остове между слоями бумаги закладываются уравнительные обкладки. В качестве последних обычно используется алюминиевая фольга. Количество уравнительных обкладок, закладываемых в изоляционный остов, определяется номинальным напряжением вводов, и число их колеблется от 20 до 90 (у вводов 500 кВ).

Для вводов 220 кВ и выше часть уравнительных обкладок заменяется манжетами (дополнительными обкладками) шириной до 300 мм, располагаемых на краях изоляционного остова.

Ближайшая к фланцу, а для вводов с потенциометрическим выводом, и измерительная обкладки выполняются из медной или алюминиевой фольги толщиной 0,1-0,15 мм, шириной 100-150мм.

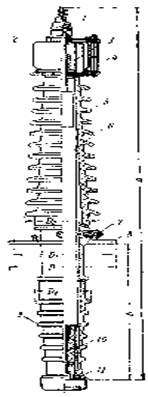

Рис. 1. Ввод с бумажно-масляной изоляцией.

1— контактный зажим; 2 — расширитель; 3 — компенсирующая пружина стяжного устройства; 4 — маслоуказатель; 5 — верхняя покрышка; 6 — изоляционный остов; 7 — измерительный вывод; 8 — соединительная втулка; 9 — нижняя покрышка; 10 — токоведущая труба; 11 — отверстие для слива масла из ввода.

Изоляционные остовы выполняются в виде гладкого цилиндра или имеют несколько уступов (рис.3.2).

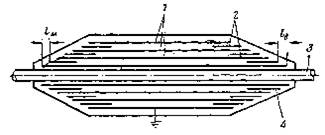

Рис. 2. Изоляционный остов ввода.

1- основные уравнительные обкладки; 2 - дополнительные уравнительные обкладки; 3 -токоведущая труба; 4 - слои бумаги; 1м - длина уступа в нижней части; 1В - длина уступа.

Поверх ближайшей к фланцу обкладки наносятся три-четыре слоя кабельной бумаги, которая закрепляется по всей высоте остова хлопчатобумажной лентой. Для вывода проводника от измерительной обкладки в изоляционном остове вырезается «окно», а к медной фольге припаивается гибкий медный проводник сечением порядка 0,75 мм2 который выводится наружу через фарфоровый вывод, расположенный на соединительной втулке.

Малогабаритные вводы старой конструкции (выпуска до 1963 г.) как с бумажно-масляной изоляцией, так и барьерные имели на соединительной втулке два вывода от внутренних обкладок, из которых один предназначался для присоединения устройства ПИН, а другой - для профилактических измерений («тангенсный» вывод). У современных вводов имеется один вывод, который нормально может быть использован для профилактических измерений, а по специальному заказу и для присоединения устройства ПИН. В последнем случае электрическая емкость между обкладкой, от которой сделан вывод, и заземленными частями отличается от емкости у тех вводов, которые не предназначаются для присоединения устройства ПИН.Последняя обкладка изоляционного остова, имеющего вывод для присоединения ПИН, наглухо заземлена.

После намотки изоляционного остова производится его сушка под вакуумом (для вводов 150 кВ и выше). Остовы вводов 110 кВ обычно не сушатся. Собранные вводы заливаются маслом и вакуумируются при остаточном давлении в несколько миллиметров ртутного столба. В случае плохой вакуумировки в изоляционной основе ввода остаются пузырьки воздуха, которые могут привести к возникновению ионизационных процессов.

После завершения технологической обработки вводов последние подвергаются контрольным испытаниям перед выпуском с завода-изготовителя.
