Разработка предложений по очистке природного газа и переработки кислых газов с получением товарной продукции (серы) (на примере Карачаганакского месторождения)

Активность катализаторов снижается в результате изменения их структуры, отложения на их поверхностях различных примесей, сульфатирования оксида алюминия и т.д. Поэтому периодически (1 раз в 3-4 года) производится полная замена катализатора.

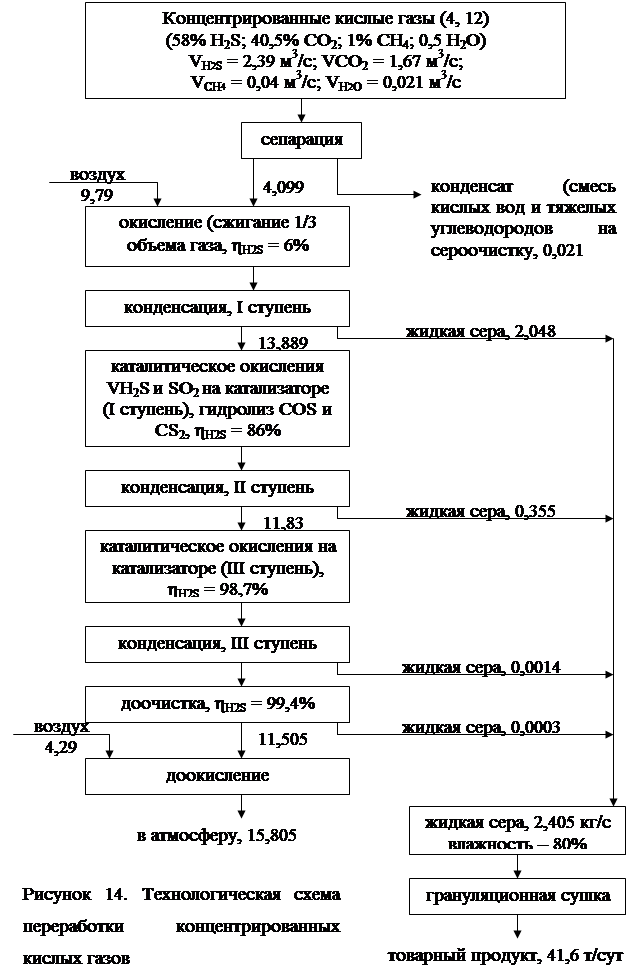

4.3 Технологическая схема переработки концентрированных кислых газов

Концентрированные кислые газы с установок регенерации метанола линии очистки пр

иродного газа по трубопроводам подаются на сепарацию, где выделяется капельная влага и тяжелые углеводороды. Далее газ поступает на окисление, где окисляется 1/3 газа при взаимодействии с кислородом воздуха. Воздух подается в соотношении, позволяющем сжечь только 1/3 часть газа, обеспечивая более полное использование кислорода. На стадии окисления происходит окисление сероводорода до двуокиси серы и элементной серы. Наравне с этим происходит взаимодействие уже образовавшихся двуокиси серы с сероводородом до образования элементной серы. Конверсия сероводорода до элементной серы на этой стадии составляет 60%. Далее испарившиеся пары серы поступают на конденсацию. Остальная, не прореагировавшая часть газа поступает на первую ступень взаимодействия на катализаторе. На этой стадии происходит дальнейшее взаимодействие Н2S и SO2 с образованием серы, а также гидролиз COS и CS2 образовавшихся на стадии окисления в присутствии углеводородов и диоксида углерода. Газы после взаимодействия на катализаторе направляются на вторую ступень конденсации. На первой ступени каталитического взаимодействия газов конверсия сероводорода повышается до 86%. После конденсации кислые газы подаются на вторую ступень реакции на катализаторе. Конверсия сероводорода в серу здесь составляет 98,7%. Далее газ, пройдя конденсацию, поступает на доочистку. Доочистка производится путем взаимодействия Н2S и SO2 на катализаторе ниже точки росы серы. Степень конверсии сероводорода в серу увеличивается до 99,4%. Далее остаточные хвостовые газы поступают на доокисление. Остаточные Н2S; CS2 и COS, содержащиеся в хвостовом газе, окисляются до SO2 и через дымовую трубу выбрасываются в атмосферу. На рис. 14 приведена технологическая схема переработки концентрированных кислых газов.

Капельная сера со всех стадий конденсации в жидком состоянии сливается в приемную емкость и после дегазации насосом подается на грануляцию.

Выбрасываемые в атмосферу хвостовые газы в своем составе содержат 69% NO2; 0,6% SO2; 15,6 СO2 и 14,8% Н2О пар.

4.4 Получение серы из сероводорода кислых газов прямым Клаус-процессом

Клаус – процесс, основанный на подаче всего потока кислого газа в реакционную печь вместе со стехиометрическим количеством воздуха, необходимого для сжигания одной трети сероводорода в диоксид серы, превращении две трети сероводорода в реакционной печи и каталитических реакторах в серу, получил название модифицированного процесса Клауса с прямым потоком, или полнопроходной установки получения серы методом Клауса.

Кислые газы, в соответствии с рисунком 15, пройдя сепаратор (1), где отделяется на сепарационных элементах капельная влага, насыщенная сероводородом и содержащая следы растворителя со стадии десорбции процесса извлечения Н2S из сырьевого газа, поступают на сжигание в горелку или несколько горелок реакционной печи – реактор-генератор (3) со встроенным котлом-утилизатором (4).

Реакционная камера представляет собой стальное, цилиндрическое сооружение, наружным диаметром около 4000-4500 мм, длиной 6,5-7,5 м. Она имеет два устройства: для сжигания кислого газа и для сжигания топливного газа. Горелка конструктивно выполнена как цилиндр, приваренный касательно к цилиндру реакционной печи, то есть в реакционную печь смесь воздуха и кислого газа и продукты сгорания вводятся тангенциально.

Работа термической ступени, как и всей установки производства серы методом Клауса, в значительной мере определяются конструкцией горелки и временем пребывания газов в реакционной печи, которое должно быть в пределах 0,5-2 с. При более быстром прохождении газа через реакционную печь снижается общий выход, получаемый на установке серы, и возникают трудности, связанные с эксплуатацией установки.

Спецификация: Сепаратор (1); воздуходувка (2); печь реакционная (1); котел-утилизатор (1); конденсатор-коагулятор (I, I) (2); печь подогрева (2); реактор каталитический (I, II) (2); конденсатор-экономайзер (1); коагулятор (1); печь дожига (1); установка доочистки (1); гидразатвор (4); резервуар жидкой серы (1); насос откачки (1); эжектор отсоса паров (1); трубопроводы и потоки Т1 – воздух; Т2 – газы кислые; Т4 – пар водяной; Т5 – вода питательная; Т6 – сера жидкая; I – воздух; II – газ кислый; III – вода кислая; IV – пар водяной; V – вода питательная; VI – сера жидкая.

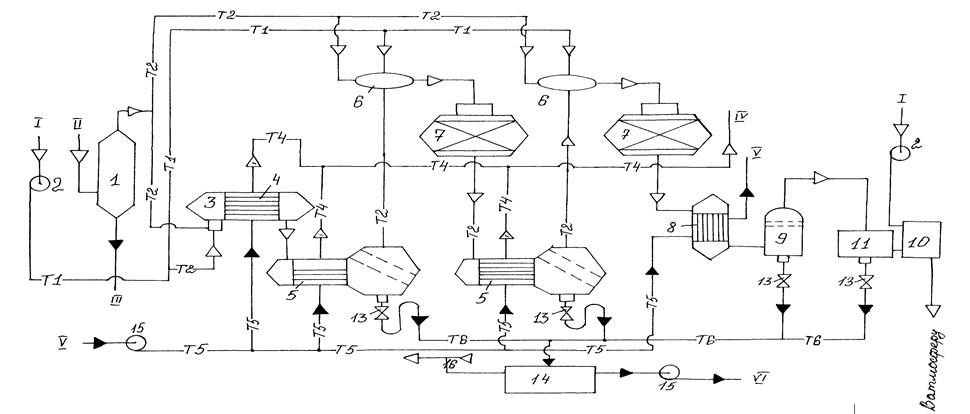

Рисунок 15. Аппаратурная схема переработки концентрированных кислых газов

Котел-утилизатор (4) состоит из конвективного трубного пучка и барабана котла, корпуса которых соединены друг с другом шестью трубами (114 мм) для перетока воды из барабана в корпус пучка и двенадцатью трубами (114 мм) для отвода пароводной смеси из корпуса пучка в барабан. В корпусе пучка для осмотра поверхности трубок и контроля за отложениями на нагревательной поверхности имеются: один люк диаметром 450 мм и 5 лючков диаметром 150 мм.

К горелкам реакционной печи воздуходувкой (2) подается атмосферный воздух в соотношении, позволяющем сжечь одну треть поступившего кислого газа до SO2. При этом стараются обеспечить полное использование кислорода в реакционной печи.

Температура в реакционной печи зависит от концентрации Н2S в кислом газе и от соотношения подаваемого воздуха к кислому газу и для полнопроходных установок составляет, как правило, 1200-1600 К.

Давление в реакционной печи устанавливается в зависимости от сопротивления трубопроводов, слоев катализатора, установки доочистки остаточных хвостовых газов и, как правило, принимается ниже 0,07 МПа с тем, чтобы на тракт газов не распространялись "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением".

Другим фактором ограничения давления в реакционной печи является применение для слива жидкой серы в открытые емкости так называемых гидрозатворов, не позволяющих газам выходить в атмосферу при свободном сливе жидкой серы из аппаратов.

С другой стороны, давление в тракте газов должно быть максимальным, так как снижение давления требует увеличения размеров оборудования и диаметров трубопроводов. Давление в печи реакции зависит также от уровня давления в системах регенерации растворителей, предшествующего извлечению кислых газов. Как правило, давление в реакционной печи составляет 0,04-0,069 МПа и постепенно увеличивается в процессе эксплуатации установки в зависимости от содержания углеводородов, аммиака или цианидов в кислом газе.

Газы после котла-утилизатора (4), в котором генерируется пар высокого или среднего давления с температурой около 650 К, поступают в конденсатор-коагулятор (конденсатор-генератор) (5.1). В нем происходит конденсация серы за счет охлаждения реакционного газа до 450-460 К кипящей в межтрубном пространстве конденсатора, водой. Тепло конденсации парообразной серы используют для получения пара низкого давления (0,4-0,6 МПа). Расширенная часть конденсатора является коагулятором капельной серы. Коагулятор работает при низких скоростях газов, проходящих сквозь насадку, состоящую из пакетов сеток, сера коагулируется и стекает в нижнюю часть сосуда, откуда выводится в гидрораствор.
