Временные характеристики и функция времени. Графическое представление частотных характеристик

,

.

5 Графические представления частотных характеристик

Как уже отмечалось, частотные представления являются основой классических методов теории автоматического управления. С частотных характеристик и началось знакомство с теорией управления. Вед

ение и использование передаточных функций не означает отклонения от частотного направления. Различие между введенными ранее понятиями частотной характеристики и передаточной функции чисто формальное. Как только заходит речь о графическом представлении, неважно, частотных характеристик или передаточных функций, переменная s в выражении передаточной функции заменяется на переменную jw и изображению подлежит только частотная характеристика.

Среди всех графических представлений частотных характеристик особой популярностью пользуются годографы Найквиста и диаграммы Боде. В настоящее время более употребительны диаграммы Боде, но они являются производными от годографов Найквиста, поэтому рассмотрим сначала годографы Найквиста.

1 Годограф Найквиста.

Представление частотной характеристики

на плоскости комплексной переменной в зависимости от частоты называется амплитудно-фазовой частотной характеристикой (а.ф.ч.х.). Вообще говоря, с изменением частоты w от нуля до бесконечности (0 < w <¥) вектор в плоскости комплексного переменного будет поворачиваться и его конец опишет некоторую кривую, называемую годографом. Применительно с частотным характеристикам этот годограф называется годографом Найквиста (а.ф.ч.х.).

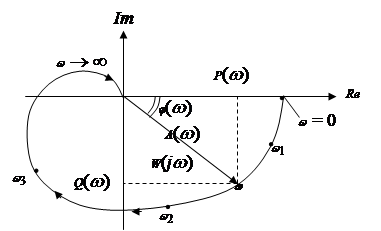

На рисунке 1 приведен типичный пример годографа Найквиста в положительном диапазоне частот (0 < w <¥). На нем показаны все составляющие частотной характеристики как комплексной функции вещественного аргумента.

Иногда, (например, в ППП Control System Toolbox) годограф строится во всем диапазоне частот (-¥ < w <¥). Не трудно доказать, что при отрицательных значениях частот годограф симметричен годографу при положительных значениях частот (относительно вещественной оси).

Рисунок 1 - Годограф Найквиста

2 Диаграммы Боде

Логарифмические амплитудные и фазовые частотные характеристики (ЛЧХ), называемые диаграммами Боде, получили гораздо большее распространение, чем годографы Найквиста.

Прологарифмировав выражение частотной характеристики (через амплитудную и фазовую), получим, что ее логарифм равен сумме логарифма амплитудной характеристики и фазовой характеристики:

.

Две характеристики и , построенные в логарифмическом масштабе частот (), называются натуральными логарифмическими амплитудными и фазовыми частотными характеристиками.

В теории автоматического управления используются десятичные логарифмы. За единицу измерения принимается децибел () и рассматривают две характеристики: и , построенные в логарифмическом масштабе частот. Именно они называются логарифмическими амплитудными и логарифмическими фазовыми характеристиками соответственно.

Логарифмический масштаб частот связан с некоторыми особенностями в терминологии. При двукратном изменении частот говорят, что частота изменилась на октаву, а при десятикратном – на декаду. Иначе говоря, октава – отрезок логарифмической оси частот, между произвольным значением частоты и ее удвоенным значением.

Декада – отрезок логарифмической оси частот между произвольным значением частоты и в десять раз большим значением:

.

При графическом изображении логарифмических характеристик придерживаются некоторых правил. Точка, соответствующая нулевому значению частоты лежит слева в бесконечности, т.к. lg0 = -¥. Поэтому ось ординат проводится через любую точку оси частот так, чтобы справа располагалась та часть ЛЧХ, которую нужно исследовать, а слева – для описания которой достаточно качественных характеристик. Слева обычно остается та часть фазовой характеристики, которая мало отличается от нуля (или другого постоянного значения). То же самое можно сказать и о коэффициенте наклона амплитудной характеристики. Слева обычно оставляют ту часть амплитудной характеристики, коэффициент наклона которой мало отличается от нулевого значения (или другого постоянного значения.

Амплитудную и фазовую характеристики изображают на одном рисунке с общей осью частот. Ось частот разбивается на декады и, может быть, октавы, причем каждая декада разбивается на октавы отдельно. Для удобства под точками этой оси принято записывать не значения логарифмов частот, а значения самих частот. Обе характеристики имеют общую ось ординат, но две разные разметки: в децибелах для амплитудной характеристики и в радианах (или градусах) для фазовой.

Удобство логарифмических характеристик заключается в возможности простого определения амплитудных характеристик последовательного соединения звеньев и спрямления амплитудных характеристик, как будет показано ниже.

Передаточная функция последовательного соединения звеньев равна произведению передаточных функций соединяемых звеньев. Поэтому

.

Вместе с тем

.

Определим отсюда выражение логарифмических характеристик последовательного соединения звеньев:

,

Таким образом, логарифмические характеристики последовательного соединения складываются. Это относится как к амплитудным, так и к фазовым характеристикам.

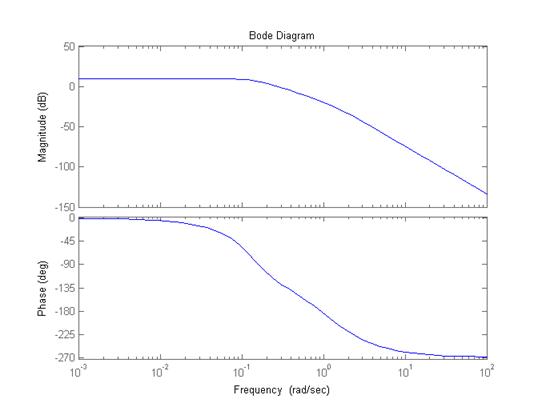

На рисунке 2 в качестве примера изображены логарифмические характеристики (диаграммы Боде) системы с передаточной функцией

Рисунок 2 - Логарифмические частотные характеристики (ЛЧХ)
