Временные характеристики и функция времени. Графическое представление частотных характеристик

В противоположность частотным методам, которые оперируют частотными характеристиками, существуют методы, оперирующие функциями времени. Все воздействия, вообще говоря, являются функциями времени. Среди них в классической теории управления особую роль играют так называемые типовые воздействия.

Строго говоря, и в частотных методах некоторые воздействия играют особую роль. Мы имеем в виду в

первую очередь так называемые гармонические воздействия. Все частотные характеристики системы, так или иначе, описывают ее реакцию на гармонические воздействия различной частоты. Во временных методах также существует небольшое число типовых воздействий, реакция на которые представляет первоочередной интерес. Почти все они базируются на единичном ступенчатом воздействии, которое описывается единичной ступенчатой функцией.

1 Типовые воздействия

Единичная ступенчатая функция 1(t). С описательной точки зрения это функция, которая равна нулю в отрицательные моменты времени и единице - в положительные. Принципиальным недостатком таких функций является то, что они не дифференцируемы, тогда как основной математической моделью теории автоматического управления является дифференциальное уравнение.

Простейшим математическим описанием этой функции времени является следующее:

Она рассматривается как предел непрерывных и дифференцируемых функций времени , зависящих от параметра b. Примером могут быть функции арктангенса

.

Функция при каждом конкретном значении параметра b дифференцируема. Это свойство переносится и на предельное значение этой функции при . Другими словами, можно определить значение производной функции 1(t).

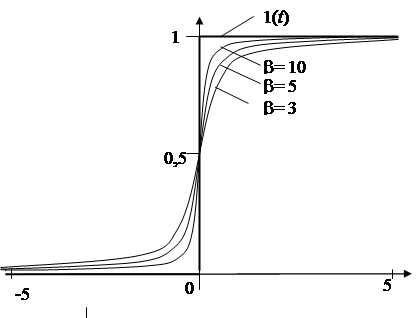

Рисунок 1 - Единичная ступенчатая функция

Дельта - функция (d-функция или функция Дирака) определяется как производная от единичной ступенчатой функции. Другими словами,

,

где в качестве функции может быть взята любая последовательность непрерывных дифференцируемых функций, сходящаяся к единичной ступенчатой функции.

В частности, одним из определений d-функция является следующее:

.

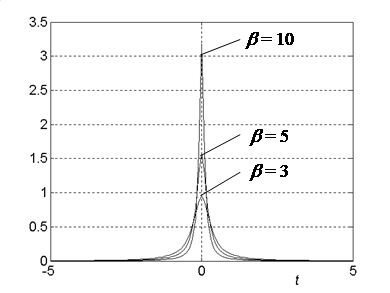

Последовательности функций, сходящиеся к единичной ступенчатой функции и к d-функции при одинаковых значениях параметра b, показаны на рисунках 1 и 2 соответственно.

Не смотря на приведенное определение, d-функции нередко рассматривается просто как производная единичной ступенчатой функции .

Простейшее определение d-функции как функции, равной бесконечности в начале координат и нулю при остальных значениях аргумента мало продуктивно. Широко используются свойства d-функции, которые следуют из его определения как предела последовательности непрерывных функций.

Во-первых, интеграл от d-функции по любой конечной области, включающей начало координат, равен единице. В частности

.

Это почти очевидно: d-функция является пределом производных последовательности функций, каждая из которых стремится к единице.

Другое не менее важное свойство выражается равенством

,

которое тоже почти очевидно для непрерывных функций, если вспомнить предыдущее свойство.

Наряду с этими двумя типовыми воздействиями иногда применяются тесно связанные с ними воздействия: единичная скорость , единичное ускорение и т.п.

Не трудно доказать, что преобразования Лапласа для этих воздействий:

, , , ….

2 Импульсная переходная функция

Передаточная функция линейной системы полностью ее характеризует. Действительно, по передаточной функции не трудно восстановить дифференциальное уравнение, описывающее эту систему. Передаточная функция системы является изображением некоторой функции времени

,

которая называется импульсной переходной характеристикой этой системы.

Таким образом, импульсная переходная функция системы – это обратное преобразование от ее передаточной функции. Она столь же полно характеризует систему, что и передаточная функция, так как эти две функции связаны между собой как оригинал и изображение.

Импульсная переходная характеристика может быть определена не только как обратное преобразование Лапласа, но и как обратное преобразование Фурье, поскольку оно связано с ним тем же соотношением – прямым и обратным преобразованием Фурье

, .

Фактически, импульсная переходная функция почти никогда не вычисляется в соответствии с этими определениями. Для этой цели используются замечательные свойства самой импульсной переходной функцией и ее связью с другими временными характеристиками системы.

Напомним, что преобразование Лапласа выходного процесса равно передаточной функции, умноженной на преобразование Лапласа входного процесса:

,

и что изображение d - функции равно единице. Подставим в последнее выражение единичное значение изображения входного процесса и убедимся, что импульсная переходная функция равна реакции системы при действии на ее входе d -импульса.

Под d - импульсом, как нетрудно догадаться, понимается импульс, математической моделью которого является d - функция. Это объясняет происхождение названия рассматриваемой временной характеристики.

Импульсная переходная функция обладает рядом замечательных свойств. Одно из них касается условия устойчивости, а другое – условия физической осуществимости.
