Установка звуковоспроизводящей аппаратуры в легковом автомобиле

4.3 Устранение шума в аудиосистеме

Схема диагностики шума, если шумит генератор (рисунок 9).

Рисунок 9 Диагностика источника шума

I. Отсоедините головное устройство от аудиосистемы. Если шум прекратился - заземлите головное устройство в общую точку на корпусе, куда заземляются остальные компоненты системы

.

II. Если шум не исчез, и если компоненты заземлены в разных местах на корпусе автомобиля, то, пользуясь цифровым мультиметром (ЦММ), замерьте напряжения между отрицательным терминалом аккумулятора и точками заземления каждого компонента.

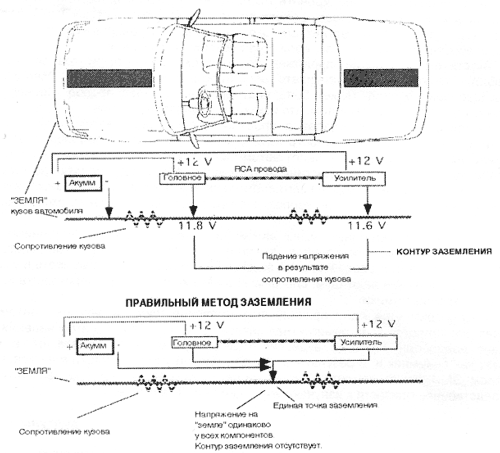

Если Вы обнаружили разницу в показаниях(рисунок 10), то необходимо уравнять уровень сигнала между компонентами, заземлить все компоненты в одном месте на корпусе, или найти другое место на кузове для "земли" компонента, напряжение которого отличается от других показаний. Уровень сигнала между компонентами должен быть одинаковым. Показания уровня сигнала между компонентами снимаются с экранов RCA кабелей во всех возможных комбинациях между компонентами аудиосистемы.

III. Если же разницы в показаниях ЦММ нет, то причина шума, скорее всего в следущем:

- RCA провода расположены в непосредственной близости к силовым проводам или RCA провода плохого качества.

- акустические провода проложены параллельно силовому кабелю или пересекают его под углом меньше 90 градусов;

- акустический провод имеет контакт с кузовом автомобиля;

- корпус усилителя не изолирован от кузова автомобиля;

- антенна плохо заземлена и создает контур.

Рисунок 10. Схема заземления электроники в автомобиле

4.4 Шумовиброизоляция кузова

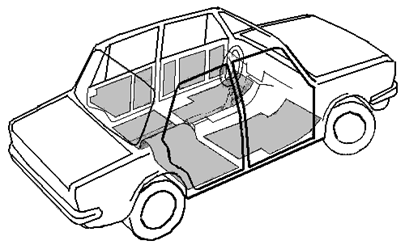

Для уменьшения шума от металлических частей кузова автомобиля необходимо произвести его шумовиброизоляцию (рис. 11).

Рисунок 11. Места обязательной шумовиброизоляции

Нам понадобится два вида материалов: «Вибропласт» - для виброизоляции и «Визомат» - для шумоизоляции. Толщину материалов выбираем исходя из конструктивных особенностей дверей. Проклейку можно проводить при температуре окружающей среды +15, либо при использовании строительного фена.

Разбираем дверь. На внутреннюю поверхность внешней панели двери наклеиваем вибропласт, кусками приблизительно по 15х30 см. Швы располагаем встык. Тяги кнопки блокировки, открывания двери, можно заглушить, надев на них разрезанную вдоль трубочку форсунок стеклоомывателя. После того, как вся внутренняя поверхность проклеена, сверху кладут слой визомата. Швы также располагаем встык.

После этого, приступаем к проклейке части двери, расположенной непосредственно под обшивкой. Заклеиваем вибропластом все технологические отверстия, при этом тяги открытия дверей должны перемещаться свободно. Визомат сверху наклеивать не надо. Затем приступаем к проклейке внутренней части обивки двери. Наклеиваем визомат, швы располагаем встык. Собираем дверь в обратной последовательности.

Аналогично проклеиваем вторую дверь, крышу, багажное отделение, пол.

4.5 Установка музыкальных компонентов

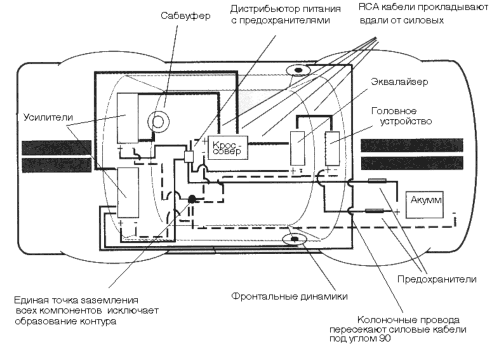

На рисунке 12 изображена типовая схема размещения аппаратуры в автомобиле.

Рисунок 12. Типовая схема размещения аппаратуры в автомобиле

Установка системы сводится к установке головного устройства в штатное место, изготовлении подиумов под динамики, размещении сабвуфера и усилителей.

Установка обычно начинается с прокладки силовых проводов из подкапотного пространства в салон. Подобрав по таблице сечение провода, соответствующее суммарной мощности усилителя и головного устройства, тянем плюсовой и минусовой провод от аккумулятора в салон, сквозь технологические отверстия в моторном щите. Провода, проходя через металл, должны быть одеты в кусочек пластиковой или резиновой трубки, во избежание короткого замыкания на массу. Плюсовой провод должен быть подключен через колбу с предохранителем, по номиналу соответствующему предохранителю на усилителе, сама колба должна располагаться на расстоянии не далее 30 см от аккумулятора.

Проведя силовые провода в салон, через распределитель питания пускаем их на головное устройство и усилитель. Припаиваем силовые провода к жгуту проводки головного устройства, плюсовой провод пускаем через вилочный предохранитель, место спайки защищаем термоусадочным кембриком. Подсоединяем колодку к головному устройству, межблочные кабели к линейным выходам головного устройства и устанавливаем его в штатное место согласно прилагаемой инструкции. Обжимаем клеммами концы силового провода, идущие к усилителю.

Приступаем к изготовлению подиумов.

Из фанеры, толщиной 10-12 мм выпиливаем основание будущего подиума, которое потом будет жестко прикреплено к обшивке дверей или к металлу двери сквозь обшивку. Затем изготавливаем установочное кольцо, внутренний диаметр которого равен диаметру резинового подвеса динамика. Закрепляю проставочное кольцо на основании таким образом, чтобы ось, проходящая через центр полученной конструкции, была направлена на противоположного слушателя. Заливаю полученную конструкцию монтажной пеной, жду её полного высыхания. Затем ножом и наждачной бумагой придаю заготовке требуемую форму. Для придания крепости, получившуюся деталь сверху обклеиваю стеклотканью, пропитанной эпоксидным клеем. После высыхания неровности выравниваю шпатлевкой со стеклотканью, зашкуриваю до получения гладкой поверхности.

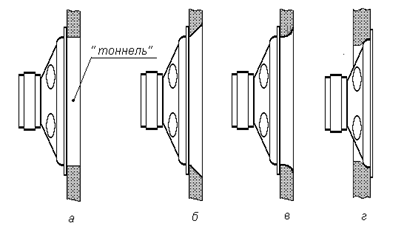

При этом надо правильно выполнить окно под динамик (рис. 13). Самый лучший – вариант «г».

Рисунок 13 – Установка динамиков на звуковой панели

Дальнейшая отделка - дело вкуса и соответствия общей стилистике оформления салона. Полученную заготовку можно покрасить, обклеить карпетом или винилом. Для обклеивания карпетом или винилом, удобно использовать специальный клей, выпускаемый в аэрозольных баллончиках. Очень удобен в работе клей фирмы " Permatex". Клей тонким слоем наносим на обе поверхности, ждем минуту и плотно прижимая материал к заготовке, клеим его, раскатывая неровности и воздушные пузыри обойным валиком.

Жестко закрепляем полученный подиум на двери, аналогично делаем другой подиум. Устанавливаем мидбасовые динамики в подиумы, пропускаем провода в двери. Если в двери и стойке нет соединительных резиновых муфт, сверлим два отверстия, причем отверстие в стойке располагаем выше. В отверстия закрепляем специальные резиновые муфты, сквозь них пропускаем провода.

Начинаем установку высокочастотных динамиков. Высокочастотные динамики вкупе с мидбасовыми формирую так называемую «звуковую сцену». Располагаем их на облицовке стоек ветрового стекла, примерно на уровне глаз, с разворотом в центр лобового стекла. Таким образом, мы заставляем динамики играть на отражение, формируя ширину и высоту звуковой сцены. Иными словами левый высокочастотник играет на правое пассажирское сидение, правый - на водительское. Изготавливаем подиумы для высокочастотников по технологии, аналогичной изготовлению подиумов для мидбасовых динамиков. Подсоединяем акустические провода.
