3.3 Поперечное и продольное распределение температуры воды

Оценим поперечное распределение температуры воды для условий, когда изменение температуры воды по длине потока стационарно и неизменно, течение установившееся и равномерное, поперечные и вертикальные составляющие осредненной скорости равны нулю. Указанные условия означают, что процессы адвекции тепла на локальном участке реки

отсутствуют и, следовательно, уравнение теплопроводности (3.8) имеет вид

(3.18)

Аналитическое решение этого уравнения в общем случае отсутствует. Оно появляется при использовании полученного выше теоретического распределения температуры воды по глубине потока. Такой подход (по аналогии с методом плоских сечений при построении поля скоростей на участке реки) можно назвать «1,5D», так как решение производится «одномерными» методами (Великанов, 1954).

Распределение температуры воды в поперечном сечении потока можно рассматривать с двух взаимосвязанных позиций: распределение поверхностной температуры воды по ширине потока и распределение температуры воды по всей площади поперечного сечения. Пусть распределение поверхностной температуры воды не зависит от распределения температуры воды и скорости по глубине потока. В этом случае, уравнение (3.18) приобретает вид:

(3.19)

Решение этого уравнения дает распределение поверхностной температуры воды по ширине потока. Для решения воспользуемся схемой обозначений для прямоугольного сечения русла (рис. 3.2), где В-ширина реки b=B/2 – половина ширины реки, z – расстояние от берега, y – отметка горизонта воды от дна, h – глубина потока. Использование прямоугольной схематизации русла позволяет предположить, что распределение температуры воды в поперечном сечении такой формы при прочих равных условиях симметрично, тепловое влияние обоих берегов – одинаково, влияние поверхностей раздела «вода – воздух» и «вода – ложе» также одинаково по всей ширине потока. В этом случае можно рассматривать распределение температуры воды только для одной, например, правой половины русла (считая распределение температуры в левой половине русла симметричным). В центре потока значения температуры максимально отличаются от прибрежной температуры воды.

В естественных условиях русло чаще бывает несимметричным. Поэтому заменим b на bп – расстояние от берега до «середины» потока (точки, в которой температура воды максимально отличается от прибрежной), а координату z в уравнении (3.19) – на относительное удаление от берега z/bп = (Гончаров, 1962).

ris8

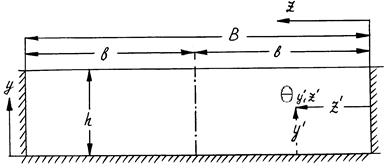

Рис. 3.2. Схема принятых обозначений для прямоугольной формы поперечного сечения русла

В этом случае решение уравнения (3.19) (с учетом коэффициента турбулентной диффузии по уравнению (3.11)) имеет вид:

(3.20)

При замене a1 = С/g = 427 м/0К

(3.21)

где константа интегрирования q1n равна поверхностной температуре воды на середине потока, а q2n – разность поверхностной температуры воды у берега qбn и в центральной части русла q1n т.е. q2n = qбn – q1n. Показатель степени в уравнении (3.21) должен включать знак «минус» для воспроизводства экспоненциальной функцией реального распределения температуры воды по ширине потока

. (3.22)

В соответствии этой формулой, распределение температуры воды в поперечном сечении потока зависит от изменения глубины в поперечном сечении потока и коэффициента шероховатости русла.

А.В. Караушев предложил формулу (3.11) для описания распределения величины коэффициента турбулентной диффузии по глубине потока (Караушев, 1969 и др.). В последствие оказалось, что она вполне приемлема для решения и других задач, если использовать среднее значение на вертикали, в сечении или на участке реки. В этом случае в формуле (3.11) используются осредненные характеристики скорости, глубины и коэффициента шероховатости. Во многих случаях принимается справедливым условие постоянства этого коэффициента по всем координатным направлениям, хотя ближе к действительности условие (Караушев, 1977).

Практика показала, что амплитуды изменений температуры воды в поперечном сечении потока на средних и малых реках в естественных условиях малы. Вследствие этого, использование приближенного коэффициента по уравнению (3.11) не всегда оправданно. В этих случаях более точную оценку коэффициента турбулентной диффузии в поперечном сечении потока можно получить по уравнению (Bansal, 1971):

, (3.23)

где B/h– относительная глубина, v*– динамическая скорость. Ее величина

(3.24)

где I– уклон,‰. Преобразуем формулу (3.23) для получения выражения для расчета коэффициента турбулентной дисперсии в явном виде. Для этого запишем член -2,7, как lg0,002, а последний член – lg[(B/h)1,5], тогда

. (3.25)

Таким образом, коэффициент турбулентной дисперсии зависит от глубины и ширины потока, а также от величины его уклона. Подставляя значение DTy,zв уравнение (3.19), получаем:

(3.26)

Объединив сомножители при втором члене уравнения (3.26), используя для этого формулы Шези и (3.24), в коэффициент a2 получаем выражение:

(3.27)

которое можно использовать для характеристики поперечного распределения температуры воды.

Продольное распределение температуры воды рассмотрим при некоторых условиях. Пусть изменение температуры воды по длине потока стационарно и неизменно, течение установившееся и равномерное, поперечные и вертикальные составляющие осредненной скорости равны нулю. Кроме того, будем считать, что вертикальных и поперечных градиентов температуры воды нет или они несущественны в сравнении с продольными градиентами. В этом случае уравнение турбулентной теплопроводности принимает вид (3.28).

(3.28)
