Машина для балластировки пути. Машина ЭЛБ

;

.

.

Усилие от щита передается на ферму машины через кронштейн с опорными элементами в виде роликов.

Расстояние между роликами по ширине (по прототипу) b0 = 1625 мм.

Принимаем b0

= bф. [1]

Расстояние между роликами по высоте h0

(6)

где dp – диаметр опорного ролика, м (dр = 0,14 м);

hg – наибольшая величина опускания режущей кромки щита ниже уровня головки рельса, м (hg = 0,204 м). [2]

hор=∆h+0,5dp, (7)

где ∆h – минимальное допустимое расстояние от головки рельса до поверхности роликов в транспортном положении машины, м (∆h=0,3 м).[2]

hор = 0,3+0,5·0,14 = 0,37 м.

Расстояние до роликов от фермы

hн=hф–hop. (8)

hн = 1,225 – 0,236 = 0,989м.

Расстояние относительно петлевого шарнира щита

(9)

Высота относительно нижней кромки крыла

(10)

где - высота крыла в месте крепления шарнира, м ( = 1 м).

Полуширина габарита подвижного состава, в который вписывается машина

B0 = 1,460 м.

Расстояние между опорными кронштейнами щита и распорками

(11)

где bк = 2,650 м. [2]

Длина подкрылка принята из прототипа и равна:

.

2.2 Кинематические параметры

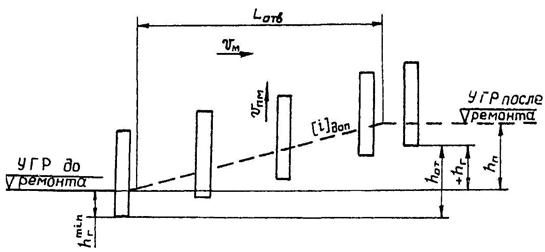

Рисунок 3 – Схема к определению скорости подъёма дозатора

К кинематическим параметрам дозатора относятся: скорость подъема дозатора vп; угловые скорости наклона щн и прикрытия щпр крыла. Минимальная скорость vп определяют по условиям работы на отводе возвышения с уклоном I =[i]доп. За время перемещения машины по участку длиной Lотв со скоростью vм дозатор поднимают на величину:

(12)

где = 0,70· hp

= 0,70·0,15 = 0,11 м.

Скорость подъема дозатора

(13)

где tп – время подъема дозатора,

(14)

где vp – рабочая скорость, м/с.

Время наклона дозатора

(15)

где lн – длина участка, м (lн =10 . 25 м).[1]

2.3 Внешние сопротивления

Для определения сил, действующих на дозатор, составлена расчетная схема, которая приведена ниже.

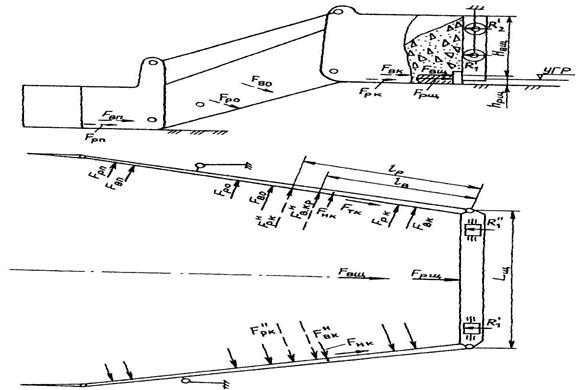

Рисунок 4 – Расчетная схема к определению сил действующих на дозатор

С учетом геометрической компоновки частей дозатора, их размеров и расположения относительно поверхности призмы рассчитываем силы сопротивления балласта резанию Fp и волочению Fв для корня крыла (Fрк, Fвк), основной части крыла (Fро, Fво), подкрылка (Fрп, Fвп) и щита (Fрщ, Fвщ), а также силы трения вдоль крыла Fтк и силы трения нижних кромок крыльев о балласт Fнк.

Сила сопротивления балласта резанию для корня крыла

(16)

где k – коэффициент сопротивления балласта резанию, кН/см2

(k = 70 кПа).[2]

hрк – глубина резания щебня корнем крыла, м:

hрк=0,7·hр. (17)

hрк = 0,7·0,15=0,11 м.

lк – длина режущей части корня крыла, м.

(18)

.

Сила сопротивления балласта волочению для корня крыла

(19)

где с – плотность балласта, кг/см3 (с = 2100 кг/м3); [2]

fб – коэффициент внутреннего трения балласта (для щебня fб = 0,8). [2]

Силы сопротивления подкрылка Fрп, Fвп:

(20)

где hрп – глубина резания подкрылком, м (hрк = hрп);

lп – длина режущей части подкрылка, м

(21)

Силы сопротивления щита Fрщ, Fвщ:

(22)

где hрщ – глубина резания щитом, м (hрк = hрщ);

lщ – длина режущей части шита, м.

(23)

Сила на вырезание балласта основной частью крыла:

(24)

где k – коэффициент сопротивления балласта резанию с учетом прижатия режущей кромки крыла к обрабатываемой поверхности (k0 = 1,3k=91 кПа).[1]

hpo – глубина резанию балласта основной частью крыла, м (hро = hрщ).

lo – длина режущей кромки основной части крыла, м (lo = 2044мм).

Сила на перемещение призмы волочения

(25)

Hо – средняя высота откосной части крыла, м (Hср = 0,71м).

Силы трения
