Машина для балластировки пути. Машина ЭЛБ

где Qпр – сила прижатия крыльев к обратной поверхности(20…25кН)

Суммарное сопротивление действующее на дозатор:

>(26)

3 Тяговый расчет машины

3.1 Выбор локомотива

При расчёте используем результаты определения сил, действующих на дозатор (пункт 2.3).

Требуемая сила тяги локомотива:

Fл>КтWc (27)

где Кт –коэффициент, учитывающий дополнительные сопротивления от микроуклонов, микрокривых, стыков рельсов и др.(Кт =1,15)

Масса машины ЭЛБ – 4С составляет 145 т (G=1422 кН).

Количество осей 8 штук, n=8.

Тогда нагрузка приходящаяся на одну ось составляет:

Q=G\n (28)

Q=1422\8=178 кН

Для построения графика избыточной силы тяги воспользуемся формулой [2]

Fизб=Fл-(Wпм+Wмi+Wлм+Wлi) (29)

где Wпм – основное сопротивление машины как повозки, Н

Wмi – сопротивление от уклона, Н.

Основное сопротивление:

(30)

где Gбо – вертикальная нагрузка, действующая на машину, от ее веса и сил взаимодействия рабочих органов, кН (Gбо = 1422кН); [3]

щ0 – основное удельное сопротивление, зависящее от типа подшипников колесных пар, нагрузки на ось, скорости движения наличия привода передвижения, Н/кН [3]

(31)

Wi - сопротивление перемещению машины от уклона, кН

(32)

где Gм – вес передвигающейся машины, кН

щi – удельное сопротивление от уклона, Н/кН: (щу = i). [2]

По данным тяговых характеристик принимаем тепловоз ТЭ1[3].

Масса тепловоза ТЭ1 составляет 121 т (G=1187 кН) [3]

Количество осей 6 штук, n=6. Q=198, формула (28).

Основное сопротивление:

(33)

где Gбо – вертикальная нагрузка, действующая на машину, кН (Gбо = 1187кН); [3]

щ0 – основное удельное сопротивление, зависящее от типа подшипников колесных пар, нагрузки на ось, скорости движения наличия привода передвижения, Н/кН [3]

(34)

Wi - сопротивление перемещению тепловоза от уклона, кН

(35)

где Gм – вес передвигающейся машины, кН

щi – удельное сопротивление от уклона, Н/кН: (щу = i). [2]

Fизб=248,7-(1,57+11,3+1,71+9,5)=224,6 кН

Для построения графика избыточной силы тяги необходимо произвести расчет по заданным точкам:

4 Расчет механизма подъема

Разработка механизма сводится к определению сил и затрат мощности при выполнении рабочих операций, подбору элементов привода механизмов, расчету отдельных узлов и деталей.

Условия расчета такие же, что и при определении кинематических параметров и сил, действующих на дозатор.

Для расчета усилия в распорке все силы резания балласта от призмы волочения, действующие на части крыла при работе, проектируем на горизонтальную плоскость.

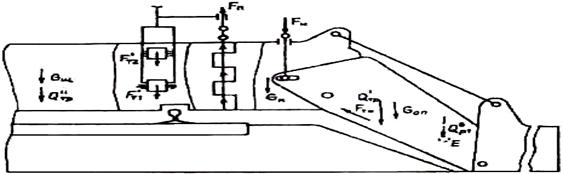

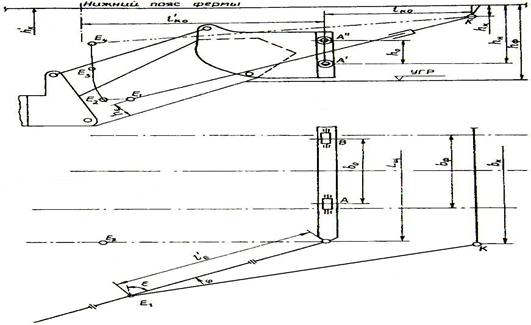

Рисунок 6 – Схема компоновки опорных узлов дозатора

Сила на подъем дозатора двумя механизмами

(36)

где - суммарные силы трения крыла и щита о балласт, кН;

Fтр – суммарное сопротивление перемещению щита дозатора по опорным роликам, кН

(37)

(38)

Определяем вес G, kH: щита, корня крыла, основной части крыла, основной части подкрылка.

Вес щита:

Вес корень крыла:

Вес основной части крыла:

Вес основной части подкрылка:

Определяем силу на подъем дозатора двумя механизмами Fп, кН

Отсюда усилие 1ого крыла : Fп = 19533/2 = 9776 кН

Мощность привода в начальный момент поворота крыла

(39)
