Управление электроснабжением потребителей электроэнергии на автомобилях и тракторах

Чем больше мощность подводимой или отводимой энергии (производительность генератора) при увеличении или уменьшении напряжения, тем быстрее изменяется ток возбуждения. В таком регуляторе в дополнение к амплитудной модуляции появляется побочная широтно-импульсная модуляция. Действительный ток возбуждения в этом случае определяется средним значением за период регулирования с учетом изменения ампли

туды и скважности процесса регулирования. При этом сила тока возбуждения увеличивается, если время отключения добавочного резистора увеличивается по сравнению со временем его включения.

Скорость нарастания напряжения при отсутствии в цепи возбуждения добавочного резистора, а также скорость убывания напряжения при подключении добавочного резистора зависят от частоты вращения ротора генератора.

При подключении добавочного резистора с увеличением частоты вращения ротора понижается скорость убывания напряжения.

При отключенном резисторе сопротивление цепи возбуждения равно сопротивлению обмотки возбуждения RB, а при включенном резисторе оно равно Rs+Ruoq. В процессе регулирования сопротивление цепи возбуждения изменяется скачкообразно от Яв до Дв+Ддоб.

Чем больше частота вращения и сила тока возбуждения, тем больше напряжение генератора; чем больше сила тока его нагрузки - тем меньше это напряжение.

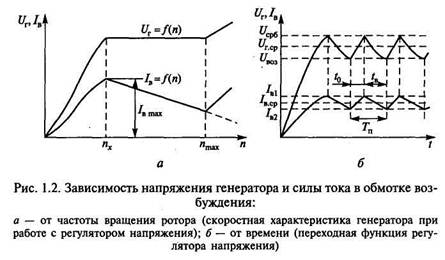

Скоростная характеристика генератора при работе с регулятором напряжения представлена на рис.1.2, а. При увеличении частоты вращения от 0 до п„ т.е. пока регулятор напряжения не работает, ток возбуждения /в = и/Я* возрастает до максимального значения.

При дальнейшем возрастании частоты вращения регулятор напряжения начинает поддерживать заданное напряжение. При этом коэффициент заполнения ут= 1Д возрастает от 0 до 1, а ток возбуждения уменьшается до значения, соответствующего постоянному включению резистора: /в = U/(RB+ Ruo6).

Дальнейшее увеличение частоты вращения приводит к возрастанию напряжения и тока возбуждения. Таким образом, сопротивление добавочного резистора определяет максимальную частоту вращения ротора генератора, при которой возможно регулирование напряжения. В регуляторах без дополнительного резистора диапазон регулирования увеличивается и ограничивается лишь значением тока возбуждения, при котором обеспечивается устойчивая работа электрогенератора.

Зависимости силы тока возбуждения и напряжения генератора от времени показаны на рис.1.2, б. Время t0, в течение которого резистор отключен, с ростом частоты вращения уменьшается, а время /в, в течение которого он включен, увеличивается.

В обмотке возбуждения происходит усреднение тока возбуждения до величины /в ср, которая определяется исходя из фактического сопротивления цепи возбуждения, эквивалентного некоторому постоянному значению R^, равному среднему значению изменяющегося сопротивления за период регулирования:

Сила тока возбуждения

При этом среднее значение выходного напряжения генератора равно {7г. српри изменении текущего значения напряжения от /7срб до Um.

Для уменьшения частоты переключений необходимо, чтобы текущее значение тока возбуждения мало отличалось от значения, при котором обеспечивается стабилизация напряжения на данном режиме работы. Поэтому для ограничения значения тока возбуждения в цепи обмотки и обеспечения требуемого качества напряжения стали использовать трехпозиционные ("двуступенчатые") и даже четырехпозиционные регуляторы. В таких регуляторах сопротивление цепи возбуждения имеет три или четыре значения. На практике используют в различных сочетаниях отключение обмотки возбуждения (R{ = °°), включение Л2 = Д>+ RRo6i, включение i? 3 = ^в+ ^доб2> а в Ряде случаев - замыкание обмотки возбуждения.

Благодаря прогрессу в микроэлектронике была решена проблема числа переключений коммутирующего ключа, так как современные полупроводниковые элементы способны переключать цепи с большими частотами с неограниченным сроком работы.

В современных регуляторах силу тока возбуждения изменяют путем включения и отключения обмотки возбуждения от питающей сети без дополнительного резистора, при этом меняется скважность (относительная продолжительность времени включения обмотки). Если для стабилизации напряжения требуется снизить силу тока возбуждения, то время включения обмотки возбуждения уменьшается; если нужно повысить - время увеличивается.

Возникновение побочной широтно-импульсной модуляции (ШИМ) в процессе двухпозиционного регулирования обусловило разработку регуляторов, в которых на выходе используется только ШИМ. В зарубежных генераторах широко применяются регуляторы напряжения с ШИМ при управлении током обмотки возбуждения. В таких устройствах процесс регулирования становится дискретным, а частота переключений остается постоянной и определяется параметрами внутреннего генератора пилообразного напряжения. В генераторах с амплитудной модуляцией частота переключений меняется при изменении режима работы генератора. При этом нижний предел частоты переключений составляет 25 .50 Гц.

Генераторные установки выпускаются с номинальными напряжениями 14 и 28 В. На автомобилях с дизельными двигателями могут применяться генераторные установки на два уровня напряжения: 14 и 28 В. Для получения второго уровня напряжения применяются электронные удвоители напряжения, трансформаторно-выпрямительные блоки и накопительные конденсаторы.

Структурная схема системы автоматического регулирования напряжения

Структурно-поточная схема генераторной установки представлена на рис.1.3.

В ней используется САР с принципом регулирования по отклонению. На схеме указаны функциональные элементы системы регулирования и характеристики входных и выходных потоков.
