Система смазки двигателя

Система смазки

Система смазки двигателя предназначена для подачи предварительно очищенного масла к трущимся поверхностям и охлаждения их при работе двигателя.

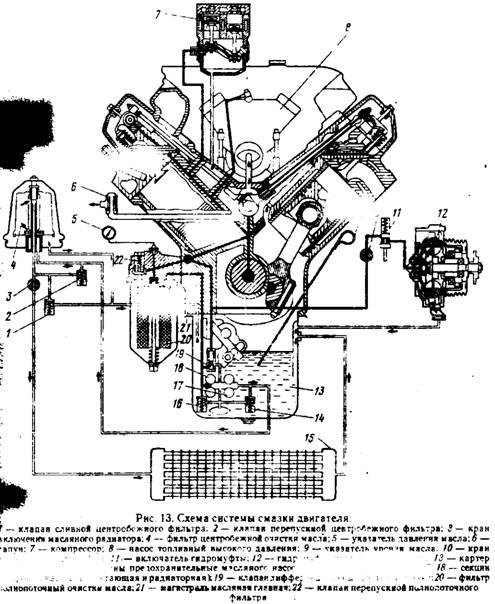

Система смазки двигателя(рис. 13) смешанная, с "мокрым" картером. Масло под давлением подается к коренным и шатунным подшипникам коленчатого вала, к подшипникам распределительного вала, втулкам ко

ромысел, к подшипникам топливного насоса и компрессора. Предусмотрена пульсирующая подача масла к верхним сферическим опорам штанг толкателей.

Система смазки включает в себя масляный насос, картер масляный.

фильтр очистки масла и центробежный, масляный радиатор, масляные каналы в блоке и головках цилиндров, переднюю крышку и картер маховика, наружные маслопроводы, маслозаливную горловину, клапаны для обеспечения нормальной работы системы и контрольные приборы.

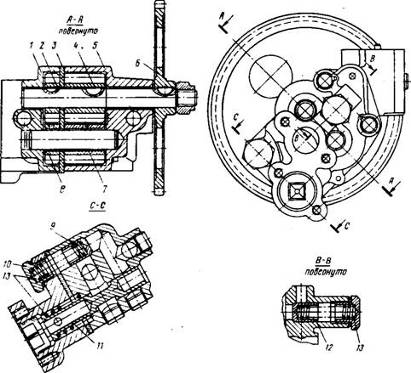

Рис. 14 Насос масляный: 1— корпус радиаторной секции; 2,4 — шестерни ведущие; 3 — проставка; 5 — корпус нагнетающей секции; 6 —шестерня ведомая привода масляного насоса: 7,8 — шестерни ведомые: 9, 12 — клапаны предохранительные;10 — пробка. 11 — клапан дифференциальный: 13 — шайбы регулировочные

Из картера 13 через маслоприемник масло поступает в секции 18 и 17 масляного насоса, из секции 18 через канал в правой стенке блока — в фильтр очистки масла 20, где оно очищается двумя фильтрующими элементами, затем масло поступает в главную масляную магистраль 21, из главной магистрали по каналам в блоке н головках цилиндра — к коренным подшипникам коленчатого вала, подшипникам распределительного вала, втулкам коромысел и верхним наконечникам штанг толкателей. К шатунным подшипникам коленчатого вала масло подается по отверстиям внутри вала от ближайшей коренной шейки. Масло, снимаемое со стенок цилиндра маслосъемным кольцом, отводится в поршень и смазывает опоры поршневого пальца в бобышках и подшипник верхней головки шатуна. Через каналы в задней стенке блока цилиндров и картере маховика масло под давлением поступает к подшипникам компрессора 7, через каналы в передней стенке блока — к подшипникам топливного насоса 8 высокого давления. Из магистрали 21 предусмотрен отбор масла к выключателю гидромуфты, который установлен на переднем торце блока и управляет работой гидромуфты 12 привода вентилятора. Из секции 17 масло поступает к центробежному фильтру 4, в радиатор 15 и затем сливается в масляный картер 13. При закрытом кране 3 масло из центробежного фильтра через сливной клапан 1 сливается в картер двигателя', минуя радиатор. Остальные детали и сборочные единицы двигателя смазываются разбрызгиванием и масляным туманом.

Масляный картер — стальной, штампованный, между масляным картером н блоком установлена прокладка толщиной 2,5 мм. Циркуляция масла в системе осуществляется масляным насосом.

Масляный насос (рис. 14) — двухсекционный, шестеренный. Нагнетающая секция масляного насоса подает масло в главную магистраль системы смазки, а радиаторная секция — в фильтр центробежной очистки и радиатор.

Предохранительный клапан 12 радиаторной секции отрегулирован на давление 850 . 1160 кПа и перепускает масло из нагнетающей полости в масляный картер.

Предохранительный клапан 9 нагнетающей секции отрегулирован на давление 850 . 1160 кПа. Дифференциальный клапан 11 нагнетающей секции предназначен для ограничения давления в главной магистрали и отрегулирован на давление начала открытия 420 .470 кПа.

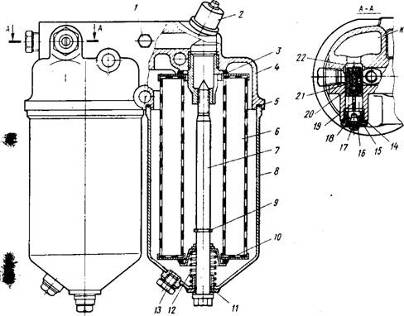

Рис. 15. Фильтр очистки масла полнопоточный: 7 — датчик аварийного падения давления масла; 2 — датчик давлении масла; 3, 14 — прокладки; 4 — корпус; 5,11 — кольца уплотнительные;6 — элемент фильтрующий: 7 — стержень;8 — колпак; 9 — кольцо стопорное; 10 — чашка уплотнительная; 12.18,21 — пружины, 13.15 — пробки; 16 — шайбы регулировочные; 17 — винт; 19 — контакт подвижный; 20 — корпус датчика засоренности масляного фильтра; 22 — клапан перепускной

Полнопоточный фильтр очистки масла (рис. 15)прикреплен к правой стенке блока цилиндров и состоит из двух сменных фильтрующих элементов. В корпусе фильтра встроен перепускной клапан 22 с контактным датчиком. Клапан открывается, когда разность давлений до и после фильтрующих элементов Достигает 250 . ЗООкПа. При увеличении сопротивления фильтра (засорение фильтрующих элементов, повышенная вязкость масла при низкой температуре) масло поступает в главную магистраль системы смазки через перепускной клапан, минуя фильтрующий элемент 6. При срабатывании перепускного клапана 22 замыкаются контакты датчика сигнализатора, и на панели приборов в кабине водите-' ля загорается сигнализатор 5 (см. рис. 87). Свечение сигнализатора допустимо только при пуске и минимальной частоте вращения коленчатого вала.

В корпусе фильтра установлены датчики давления 2(см. рис. 15) и аварийного падения давления масла 1 в главной магистрали. При понижении давления масла менее 70 кПа загорается сигнализатор 2 (см. рис. 86) на панели приборов.

Фильтр центробежной очистки масла установлен на передней крышке блока цилиндров с правой стороны двигателя. Фильтр предназначен для дополнительной очистки масла от механических примесей.

При работе двигателя масло из радиаторной секции насоса под давлением подается в фильтр,обеспечивая вращение ротора 9 (рис. 16). Под действием центробежных сил механические частицы, находящиеся в масле, отбрасываются к стенкам колпака 5 ротора, где откладываются, образуя плотный осадок, который удаляется при промывке фильтра.

Очищенное масло через отверстие в оси ротора и трубку 2 поступает в масляный радиатор или через сливной клапан в корпусе фильтра, отрегулированный на давление 50 .70 кПа, в картер блока цилиндров. Перепуск ной клапан, установленный в корпусе фильтра, отрегулирован на давление 600 .650 кПа, обеспечивает подачу масла в масляный радиатор, минуя фильтр.

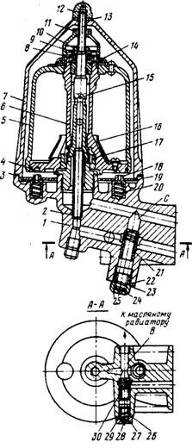

Рис. 16. Фильтр центробежной очистки масла: 1 — корпус; 2 — трубка отвода масла: 3 — прокладка колпака фильтра;* — уплотннтельиоеколы1о;5 — колпак ротора: б — ротор; 7 — колпак фильтра; 8 — упорный шарикоподшипник,9 — упорная шайба: 10 — гайка крепления ротора; 11 — гайка крепления колпака ротора: 12 — гайка крепления колпака фильтра; 13 — прокладка: 14 — верхняя втулка ротора; 15 — ось ротора; 16 — экран: 17 — нижняя втулка ротора: 18 — палеи стопора; 19 — пластина стопора; 20 — пружина стопора, 21 — перепускной клапан; 22, 29 — пружины: 23, 26 — прокладки: 24, 28 — регулировочные шайбы; 25, 27 — пробки: 30 — сливной клапан; В — канал слива масла в масляный радиатор: С — канал подвода масла

Масляный радиатор — трубчато-пластинчатый, двухрядный, воздушного охлаждения. При температуре окружающего воздуха ниже — 10 °С необходимо отключить масляный радиатор, закрывая кран, находящийся на корпусе фильтра центробежной очистки масла.
