Система смазки двигателя

Вентиляция картера — естественная, с сапуном лабиринтного типа, установленным на картере маховика с правой стороны двигателя, и трубкой отвода газов. Картерные газы проходят через сапун-уловитель(рис. 17), отделяющий частицы масла от вытесняемых газов.

Кран масляного радиатора {рис. 18) расположен на корпусе центробежного фильтра очистки масла.

Тран

смиссия

Сцепление

Устройство. На автомобиле установлено сухое фрикционное двухдисковое сцепление с периферийным расположением нажимных пружин.

Нажимной 5 (рис. 54) и средний 2 ведущие диски имеют на наружной поверхности по четыре шипа, которые входят в специальные пазы маховика 1 и передают крутящий момент двигателя на ведомые диски 3, ступицы которых устанавливаются на шлицах первичного вала коробки передач.

Рис. 54. Сцепление:

1 — маховик; 2,5 — соответственно диски ведущие средний и нажимной; 3 — диски ведомые; 4 — картер; 6 — кожух; 7 — вилка оттяжного рычага; 8 — шайба стопорная; 9 — гайка регулировочная; 10 — пластина запорная; // — рычаг оттяжной; 12 — шланг муфтывыключения сцепления; 13 — муфта выключения сцепления; 14 — вилка выключения сцепления; 15 — кольцо оттяжных рычагов упорное; 16 — вал вилки; 17 — пружина нажимная

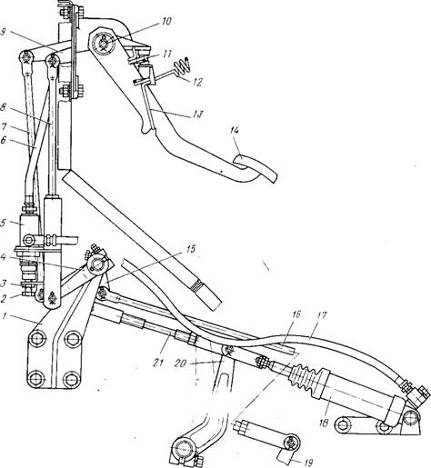

Рис. 55. Привод управления сцеплением и тормозным краном: 1 — кронштейн; 2 — болт регулировочный; 3 — контргайка; 4 — рычаг привода сцепления; 5 — кран пневматический; 6, 17 — шланги; 7 — тяга педали тормоза; 8 — тяга с компенсатором; 9 — рычаг вала педали сцепления; 10 — вал педали сцепления; 11 — ограничитель хода педали сцепления; 12, 13 — соответственно пружины педалей тормоза оттяжная, сцепления; 14 — педали сцепления и тормоза; 15, jg — рычаги тормозного крана; 16,21 — тяги; 18 — пневмоцилиндр; 20 — рычаг вала вилки выключения сцепления

Между кожухом сцепления и нажимным диском установлены нажимные пружины, под действием которых ведомые и средний диски при включенном сцеплении зажимаются между нажимным диском и маховиком.

Средний ведущий диск имеет рычажный механизм, обеспечивающий установку его в среднее положение между маховиком / и нажимным диском 5 при выключении сцепления.

При выключении сцепления муфт, 13 через упорное кольцо 15 воздействует на внутренние концы рычагов 1т и нажимной диск 5 отходит от ведомо! го диска 3. Средний диск 2, самоустанавливаясь в среднее положение между маховиком 1 и нажимным диском 5, с помощью рычажного механизма освобождает второй ведомы! диск. В результате этого происходи! разъединение двигателя и трансмиcсии.

На автомобиле установлен механический привод выключения сцепления с усилителем пневматического типа. Пневмоцилиндр 15(рис. 55)усилителя установлен на картере коробки передач и воздействует на рычаг 20 вала вилки выключения сцепления. Управление цилиндром осуществляется посредством пневматического крана 5, который смонтирован на тяге 8. Шланг 6 соединяет кран 5 с пневмосистемой автомобиля.

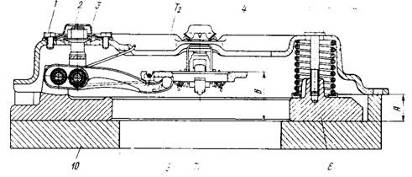

Рис 56. Нажимной диск в сборе с кожухом: 1 — болт; 2 — гайка регулировочная; 3 — пластина запорная; 4— кольцо оттяжных рычагов упорное 5 — болт стяжной; 6—пружина нажимная; 7 — кожух сцепления; 8 — диск нажимной; 9 — рычаг оттяжной; 10—подставка контрольная; А, В — размеры; Т1 и Т2 — плоскости

При воздействии на педаль сцепления 14 усилие через рычаг 9 и детали привода передается на рычаг 20. При этом одновременно через детали тяги 8 усилие передается на шток пневматического крана 5, открывая его клапан. Давление воздуха из пневмосистемы автомобиля через шланг 17 поступает в пневмоцилиндр 18, который, перемещая рычаг 20 валика вилки, оказывает серводействие в приводе выключения сцепления.

При отсутствии давления воздуха в пневмосистеме автомобиля управление сцеплением осуществляется механически системой рычагов и тяг.

Ходовая часть рама и тягово-сцепное устройство

Устройство. Рама автомобиля — клепаная, состоит из двух штампованных лонжеронов переменного сечения, соединенных между собой шестью поперечинами и передним буфером.

Первая — четвертая поперечины трубчатого сечения, пятая и шестая поперечины на автомобиле Урал-4320-01 — штампованные, двутаврового и швеллерного сечений. На автомобилях Урал-43202-01 и Урал-5557 функции шестой поперечины выполняет буксирная поперечина.

Передний буфер и шестая поперечина съемные. Для буксирования автомобиля в передней части рамы установлены два буксирных крюка. На автомобиле Урал-4320-01 в задней части рамы имеются два съемных задних буфера. В местах крепления балансирной подвески, задних кронштейнов передней рессоры и заднего кронштейна основного топливного бака установлены усилители лонжеронов.

Рама седельного тягача Урал-44202-01 аналогична раме автомобиля Урал-4320-01, но имеет уменьшенную на 335 мм длину свеса.

В зоне между четвертой и пятой поперечинами находятся приклепанные кронштейны крепления надрамника седельного устройства.

На раме установлены площадки, обеспечивающие удобство работы с седельным устройством и предохраняющие седельное устройство и днище полуприцепа от забрызгивания грязью. На задних концах лонжеронов вместо буксирного устройства установлены два жестких крюка.

Рама автомобиля Урал-5557 удлинена на 290 мм, в зоне между второй и четвертой поперечинами в лонжероне установлен внутренний усилитель. На раме имеются кронштейны для крепления надрамника самосвальной установки.

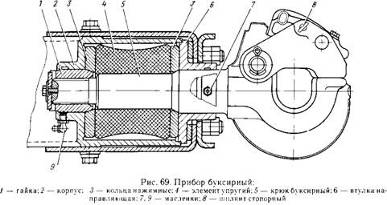

Буксирный прибор. Крепится в специальной поперечине. Стержень буксирного крюка 5(рис. 69)вставляется в цилиндрический корпус 2, имеющий направляющую втулку 6, резиновый упругий элемент 4 и два нажимных кольца 3.

При работе с прицепом устанавливается стопорный шплинт 8.

Поперечина буксирного прибора автомобиля Урал-4320-01 по конструкции, месту установки и креплению на раме автомобиля отличается от поперечины автомобилей Урал-43202-01 и Урал-5557. На автомобиле Урал-4320-01 поперечина с буксирным прибором установлена ниже лонжеронов рамы и закреплена болтами к нижней полке лонжеронов и шестой поперечины. На автомобилях Урал-43202-01 и Урал-5557 поперечина с буксирном прибором установлена между лонжеронами рамы и закреплена болтами к нижним и вертикальным полкам лонжеронов.

Движение с прицепом. Для обеспечения работоспособности тяговосцепного устройства следует применять сцепную петлю прицепного состава с внутренним диаметром 90 мм и размером сечения 42 мм, крюк буксирного прибора с диаметром зева 48 мм и шириной в районе зева 69 мм. Допустимые предельные размеры: сечения петли 38 мм, зева крюка 52 мм, ширины крюка 66 мм.

Буксирные крюки и сцепные петли, размеры которых отличаются от указанных выше, должны быть заменены новыми.
