Коробка передач дает возможность изменять величину и направление крутящего момента, передаваемого от коленчатого вала двигателя на ведущие колеса, обеспечивает движение автомобиля задним ходом и длительное разъединение двигателя и трансмиссии.

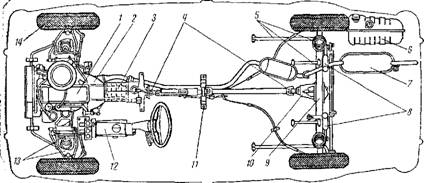

Рис. 1. Общее устройство автомобиля:

1 — двигатель; 2 — сцепление; 3 — ко

робка передач; 4 — карданная передача; 5 — детали задней подвески; 6 — топливный бак; 7 — глушитель; 8 — амортизаторы; 9 — задний мост; 10 — главная передача и дифференциал; // — опора карданной передачи; 12 — рулевое управление; 13 —.детали передней подвески; 14 — колесо

Карданная передача позволяет передавать крутящий момент от коробки передач к главной передаче под изменяющимися углами (за счет применения специальных шарниров — карданов).

Главная передача служит для, передачи крутящего момента от карданного вала через дифференциал к полуосям (приводным валам) под прямым углом, а также для увеличения крутящего момента на ведущих колесах.

Дифференциал дает возможность вращаться ведущим колесам с различной частотой при движении автомобиля на поворотах и по неровной дороге, что исключает проскальзывание ведущих колес и снижает износ шин.

К ходовой части легкового автомобиля относятся подрамник, конструктивно совмещенный с основанием кузова, передняя 13 и задняя 5 подвески, состоящие из пружинных или листовых рессор, амортизаторы 8 и колеса 14.

Механизмы управления включают рулевое управление, необходимое для изменения направления движения автомобиля, и тормозную систему, обеспечивающую замедление движения автомобиля, его остановку и удержание в неподвижном состоянии.

Кузов легкового автомобиля предназначается для размещения рабочего места водителя, пассажиров и багажа. Кузов — несущий, к нему крепятся все агрегаты и механизмы.

Автомобиль состоит из взаимосвязанных агрегатов и частей двигателя:

ü силовой передачи, в нее входит:

ü сцепление,

ü коробка передач,

ü карданная передача,

ü главная передача,

ü дифференциал и полуоси,

ü ходовой части, в нее входит:

передняя и задняя подвески, колеса и шины,

ü механизмов управления, состоящего из

ü рулевого управления,

ü основной и стояночной тормозной системы,

ü электрооборудования, в состав которого входят источники электрического тока (аккумулятор, генератор), электрические потребители (система пуска, система зажигания, приборы освещения и сигнализации, контрольно-измерительные приборы, система обогрева и вентиляции и др.)

Двигатель внутреннего сгорания является источником механической энергии, необходимой для движения автомобиля. В двигателе за счет сгорания топлива (бензина, дизельного топлива или газа) образуется сгоревший газ с высоким давлением, энергия его преобразуется в механическую энергию вращения коленчатого вала.

Двигатели, использующие в качестве топлива бензин, называются бензиновыми; использующие дизельное топливо — дизельными; использующие сжатый (природный) или сжиженный (нефтяной) газ — газобаллонными.

Сцепление осуществляет постоянную механическую связь между двигателем и коробкой передач и предназначено для кратковременного ее отключения на период времени, необходимый для включения или переключения передачи. Сцепление представляет собой две фрикционные муфты, прижатые друг к другу пружиной. Ведущий диск механически связан с коленчатым валом двигателя, ведомый диск — с первичным валом коробки передач.

Включение и выключение сцепления осуществляется водителем с помощью педали (когда педаль нажата, сцепление выключено). При нажатии на педаль диски сцепления расходятся, ведущий диск, связанный с двигателем, вращается, но это вращение на ведомый диск не передается (сцепление выключено). Выключать сцепление нужно на период включения или переключения передач для безударного соединения шестерен в коробке передач.

При плавном отпускании педали происходит плавное сцепление ведущего и ведомого дисков. При этом за счет проскальзывания ведущий диск плавно навязывает вращение ведомому диску. Тот начинает вращаться, передавая крутящий момент на первичный вал коробки передач. Таким образом, автомобиль начнет движение при трогании с места или же продолжит движение на новой передаче.

Сцепление, принцип работы сцепления

Коробка передач служит для изменения крутящего момента (скорости), направления движения и длительного разобщения двигателя от трансмиссии во время стоянки автомобиля и при движении его по инерции. Коробка передач управляется водителем с помощью рычага переключения.

При работающем двигателе для включенияили переключения передачи нужно выжимать педаль сцепления (выключать сцепление).

Карданная передача позволяет передавать крутящий момент от коробки передач на задний мост (главную передачу) в условиях, когда он изменяет свое положение при движении автомобиля по неровностям дороги.

Главная передача служит для увеличения крутящего момента и передачи его под прямым углом на полуоси автомобиля.

Дифференциал обеспечивает вращение ведущих колес с различными скоростями при повороте автомобиля и движении колес по неровной дороге.

Полуоси передают крутящий момент ведущим колесам.

Ходовая часть обеспечивает движение и плавность хода. Она включает в себя подрамник, как правило, совмещенный с кузовом автомобиля, к которому посредством передней и задней подвесок крепятся элементы передней и задней осей со ступицами и колесами.

Рулевое управление служит для изменения направления движения автомобиля с помощью руля.

Тормозная система — снижает скорость автомобиля, удерживает его на спусках и подъемах. Тормозная система управляется водителем с помощью педали основной тормозной системы и рычага ручного тормоза.

Основная тормозная система, как правило, многоконтурная, т.е. при нажатии на педаль тормоза осуществляется торможение передних и задних колес независимыми исполнительными тормозными устройствами. И если один контур выйдет из строя, то другой будет продолжать выполнять функцию торможения, хотя и менее эффективно.

Многоконтурность повышает безопасность движения.

Электрооборудование автомобиля включает в себя источники электрического тока (аккумулятор, генератор) и электрические потребители (система пуска, зажигания, приборы освещения, сигнализации, контрольно-измерительные приборы, стеклоочистители, стеклоомы-ватели, система обогрева и вентиляции и др.).

Энергия аккумулятора используется при неработающем двигателе, энергия генератора вырабатывается только при работе двигателя, она используется для подзарядки аккумулятора и питания других потребителей автомобиля.

Основными органами управления автомобиля являются: рулевое колесо, педали газа, тормоза и сцепления, рычаг ручного тормоза, рычаг переключения передач.

К вспомогательным органам управления относятся включатели сигналов поворотов, стеклоочистителя, обмыва стекол, переключатели света фар, ножной переключатель света, кнопка управления воздушной заслонкой карбюратора, замок зажигания, включатель стартера, органы управления системой вентиляции и обогрева, рычаг замка капота и другие.
