Конструкция и расчет легкового автомобиля ВАЗ-2106

Поршневые пальцы запрессовываются в верхнюю головку шатуна и свободно вращаются в бобышках поршня. По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категория пальца маркируется на его торце соответствующим цветом: 1-я – синим, 2-я – зеленым и 3-я – красным.

Шатун стальной, кованый. Нижняя головка шатуна разъемная, в ней устанавливаются шатунные вкладыши. Шатун обрабатыв

ается вместе с крышкой и поэтому они невзаимозаменяемы с крышками других шатунов. Чтобы при сборке не перепутать крышки шатунов, на шатуне и его крышке (сбоку) имеется клеймо номера цилиндров, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться на одной стороне.

Коленчатый вал отлит из высокопрочного чугуна и имеет пять опорных (коренных) шеек, закаленных током высокой частоты на глубину 2–3 мм. В заднем конце коленчатого вала имеется гнездо, куда вставляется подшипник ведущего вала коробки передач. Смазочные каналы в шейках коленчатого вала закрыты колпачковыми заглушками, которые запрессованы и для надежности зачеканены в трех точках.

Для продления срока службы коленчатого вала предусмотрена возможность перешлифовки шеек коленчатого вала при износе или повреждении их поверхностей. Шлифованием диаметры шеек уменьшаются на 0,25; 0,5; 0,75 и 1,00 мм.

Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами, установленными в блоке цилиндров по обе стороны заднего коренного подшипника. С передней стороны подшипника ставится сталеалюминиевое полукольцо, а с задней – металлокерамическое (желтого цвета).

Вкладыши коренных и шатунных подшипников тонкостенные, биметаллические, сталеалюминиевые. Вкладыши для 1, 2, 4 и 5-го коренных подшипников имеют на внутренней поверхности канавку (с 1987 г. нижние вкладыши этих подшипников устанавливаются без канавки). Вкладыши центрального коренного подшипника отличаются от остальных вкладышей отсутствием канавки на внутренней поверхности и большей шириной. Все вкладыши шатунных подшипников без канавок, одинаковые и взаимозаменяемые. Ремонтные вкладыши изготавливаются увеличенной толщины под шейки коленчатого вала, уменьшенные на 0,25; 0,5; 0,75 и 1 мм.

Маховик отливается из чугуна и имеет стальной напрессованный зубчатый венец для пуска двигателя стартером. Маховики взаимозаменяемые, так как балансируются отдельно от коленчатого вала. Центрируется маховик с коленчатым валом передним подшипником ведущего вала коробки передач.

Маховик крепится к фланцу коленчатого вала шестью самоконтрящимися болтами, под которые подкладывается одна общая шайба. Заменять эти болты какими-либо другими недопустимо.

К основным системам двигателя относятся:

1. Система питания:

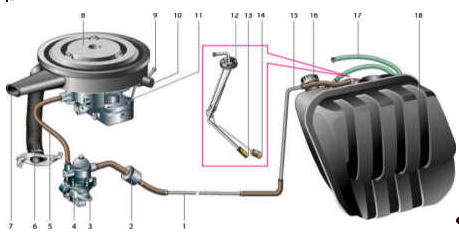

Рисунок 4 – Система питания двигателя.

1 – передняя трубка топливопровода; 2 – фильтр тонкой очистки топлива; 3 – рычаг ручной подкачки топливного насоса; 4 – топливный насос; 5 – топливный шланг; 6 – шланг воздухозаборника теплого воздуха; 7 – заборник холодного воздуха; 8 – корпус воздушного фильтра; 9 – патрубок для отвода картерных газов к золотниковому устройству карбюратора; 10 – вытяжной коллектор картерных газов; 11 – карбюратор; 12 – фланец датчика указателя уровня и резерва топлива; 13 – топливозаборник; 14 – поплавок датчика; 15 – задняя трубка топливопровода; 16 – пробка топливного бака; 17 – шланг сообщения топливного бака с атмосферой; 18 – топливный бак.

В систему питания двигателя входят: топливный бак, топливопровод, топливный насос, карбюратор с приводами дроссельной и воздушной заслонок и воздушный фильтр с корпусом.

Подача топлива принудительная, диафрагменным герметизированным насосом. Используемое топливо – автомобильный бензин Аи-92, ГОСТ 2084-67. Топливный насос – Б10, диафрагменный, с рычагом для ручной подкачки топлива. Карбюратор – К-88А, двухкамерный, с падающим потоком смеси, имеет ускорительный насос и экономайзер. Воздушный фильтр – ВМ-16, масляно-инерционный с двухступенчатой очисткой воздуха. Фильтры очистки топлива: магистральный фильтр-отстойник – щелевой, установлен на кронштейне топливного бака; фильтр тонкой очистки топлива – с керамическим фильтрующим элементом, расположен на кронштейне перед карбюратором; фильтр в топливном баке – сетчатый, размещен на приемной трубке бака.

Запас топлива находится в баке, который установлен в багажнике с правой стороны. Топливо из бака по топливопроводу через фильтр тонкой очистки поступает к диафрагменному насосу. Он приводится в действие от эксцентрика валика привода вспомогательных агрегатов. При неработающем двигателе топливо в карбюратор можно подкачать рычагом ручного привода насоса. В наружной дистанционной прокладке насоса имеется отверстие. Подтекание из него топлива свидетельствует о негерметичности диафрагмы насоса. Далее топливо подается в карбюратор.

Воздух поступает в двигатель через сменный бумажный фильтр, корпус которого установлен на карбюраторе.

2. Система выпуска отработавших газов:

Имеется один выпускной трубопровод, расположенных с одной стороны двигателя. Он объединяет четыре цилиндра. Газопровод имеют присоединительные фланцы. Приемные трубы идут от газопровода к общему глушителю, расположенному в задней части, под кузовом автомобиля.

3. Система охлаждения:

Система охлаждения двигателя – жидкостная, закрытого типа с принудительной циркуляцией. На холодном двигателе жидкость циркулирует по «малому кругу». В него входят рубашки охлаждения блока и головки цилиндров двигателя, насос охлаждающей жидкости, термостат, а также радиатор отопителя, когда его кран открыт. При достижении температуры жидкости 80–85° приходят в действие два клапана термостата, перекрывая малый круг и открывая жидкости путь через радиатор двигателя, который интенсивно обдувается встречным потоком воздуха при движении, а также при помощи электровентилятора.

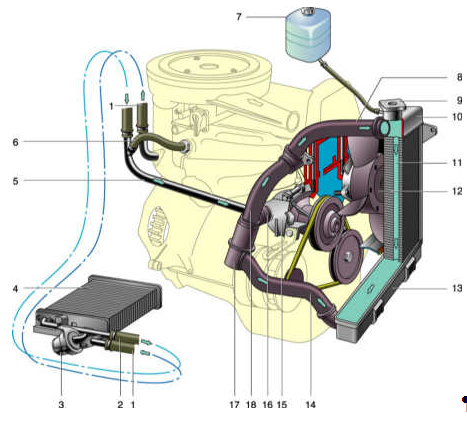

Рисунок 5 – Система охлаждения двигателя.

1 – шланг подвода охлаждающей жидкости в радиатор отопителя; 2 – шланг отвода охлаждающей жидкости из радиатора отопителя; 3 – кран отопителя; 4 – радиатор отопителя; 5 – трубка отвода жидкости; 6 – шланг отвода охлаждающей жидкости от впускной трубы; 7 – расширительный бачок; 8 – подводящий шланг радиатора; 9 – пробка радиатора; 10 – верхний бачок радиатора; 11 – трубка радиатора; 12 – электровентилятор; 13 – нижний бачок радиатора; 14 – отводящий шланг радиатора; 15 – насос охлаждающей жидкости; 16 – шланг подачи охлаждающей жидкости в насос; 17 – термостат; 18 – перепускной шланг термостата.

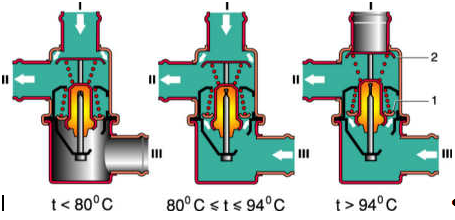

Рисунок 6 - Положение клапанов термостата при различной температуре охлаждающей жидкости: I – из головки блока цилиндров; II – к насосу охлаждающей жидкости; III – от нижнего патрубка радиатора;1 – основной клапан, 2 – перепускной клапан.

Радиатор состоит из двух горизонтальных бачков, соединенных между собой трубками. Для лучшего теплоотвода на них напрессованы пластины. Жидкость подается в радиатор через верхний патрубок, а отводится через нижний.
