Конструкция и расчет легкового автомобиля ВАЗ-2106

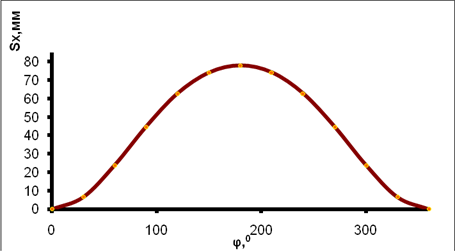

Рисунок 1 – Перемещение поршня

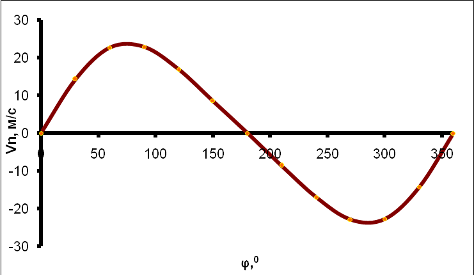

Рисунок 2 – Скорость поршня

Рисунок 3 – Ускорение поршня

Расчет динамики рядного карб

юраторного двигателя

Значение площади поверхности поршня FП = pD2 / 4 = 0.004899 м2.

Для вычисления силы инерции возвратно-поступательно движущихся масс и центробежной силы инерции вращающейся части массы шатуна необходимо знать массы деталей поршневой (mn) и шатунной (mш) групп.

Масса поршневой группы mn = mn¢× FПА

Масса шатуна m ш = m ш¢×FП

Масса неуравновешенных частей одного колена вала без противовесов mк = mк¢ × FП

Поскольку шатун совершает сложное движение, его массу условно заменяют двумя массами, одна из которых (m ш.п) сосредоточена на оси поршневого пальца, и совершает возвратно-поступательное движение вместе с массой поршня, а вторая (mш.к) - сосредоточена на оси шатунной шейки кривошипа, и совершает вращательное движение с кривошипом. Следовательно, m ш = mш.п + mш.к

В расчетах принимают: m ш. п = 0,275m ш, mш.к = 0,725mш

Масса кривошипно-шатунного механизма, совершая возвратно-поступательное движение, определится как сумма mj= mn + m ш. п (кг);

Массы, совершающие вращательное движение mR= mк + m ш. к (кг);

Результаты расчетов представлены в таблице 2.

Таблица 2

Сила инерции возвратно-поступательно движущихся масс к.ш.м. вычисляется по формуле:

Суммарная сила P , действующая на поршневой палец по направлению оси цилиндра, вычисляется алгебраическим сложением газовой силы DРг и силы инерции возвратно-поступательно движущихся масс Pj . Результаты измерений сносятся в таблицу 3. C помощью таблицы 3 строится график силы P = f (φ) на той же координатной сетке и в том же масштабе μрj = 0,06 МПа в мм, что и графики сил DРг и Рj .

Удельная нормальная сила (МПа)

РN = Р × tgb

Удельная сила (МПа), действующая вдоль шатуна

РS = Р (1/соsb)

Удельная сила (МПа), действующая по радиусу кривошипа

Удельная и полная тангенциальные силы (МПа и кН):

и Т = РТ FП = РТ 0,0049 × 103 .

По данным таблицы 3 строится графики изменения удельных сил РТ, РS, РN, Р, Рк и Рj в зависимости от изменения угла поворота коленчатого вала φ в масштабе Мр = 0,06 МПа в мм.

Таблица 3
