Виды гидроусилителей

Обратная связь в схеме, представленной на рис. 3.1, осуществляется с помощью дифференциального рычага 7, охватывающего распределитель (звено управления) 5 и поршень гидродвигателя 3со штоком 6 (выходное звено). При перемещении тяги 2, связанной с ручкой управления, перемещается точка 1 дифференциального рычага 7, о которым связаны штоки силового цилиндра 4 и распределителя 5. Так как силы, прот

иводействующие смещению золотника распределителя, несравненно меньше соответствующих сил, действующих в системе силового поршня 3, точку 6 штока можно рассматривать в начале движения тяги 2 как неподвижную, ввиду чего перемещение тяги вызовет через рычаг 7 смещение золотника распределителя 5. В результате при смещении его из центрального положения на величину превышающую перекрытие (m -t)/2 (рис. 3.66, а), жидкость поступит в соответствующую полость цилиндра 4, что вызовет перемещение поршня 3(а, следовательно, и движение точки 8 выходного звена б) на некоторое расстояние, пропорциональное перемещению тяги 2.

Рис. 3. Схема следящего гидропривода копировального станка,

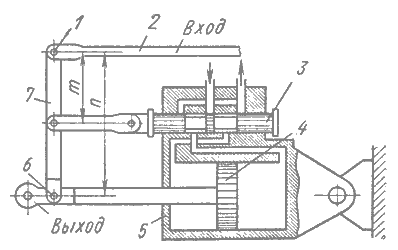

Рис. 3.1. Схема гидроусилителя с механической обратной связью

Если движение тяги 2 прекратится, продолжающий перемещаться поршень 3 сообщит через рычаг 7 золотнику распределителя 5 перемещение, противоположное тому, которое он получал до этого при смещении тяги 2. При атом расходные окна распределителя будут в результате обратного движения его плунжера постепенно прикрываться, скорость поршня 3 будет уменьшаться до тех пор, пока золотник не придет в положение, при котором окна распределителя полностью перекроются и движение поршня прекратиться. При смещении золотника распределителя в противоположную сторону движение всех элементов регулирующего устройства происходит в обратном направлении.

В действительности отдельных (ступенчатых) этапов движения управляющего и выходного звеньев рассматриваемого следящего привода не существует, а оба движения протекают почти одновременно, т. е. имеется не ступенчатое, а непрерывное слежение исполнительным механизмом за перемещением звена управления. После того как выходной сигнал, переданный через обратную связь, становится равным управляющему сигналу, питание гидродвигателя прекращается.

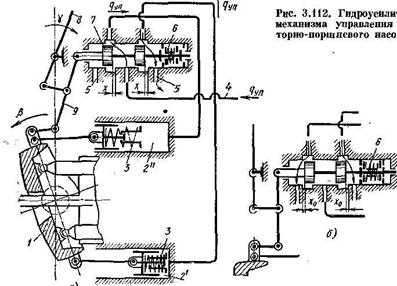

Рисунок 3.2

Примером использования такого гидроусилителя может служить показанный па рис. 3.2., а механизм управления для отклонения люльки в крупных регулируемых роторно-поршневых насосах. Гидроусилитель питается по линии 4 от вспомогательного насоса, встроенного в корпус основного насоса. Отклонение и удерживание люльки 1 в отклоненном положении производится поршнями гидроцилиндров и . При отклонении внешнего рычага 8 управления золотник 7 смещается из среднего положения на ход Х и открывает доступ жидкости из линии 4 в один из гидроцилиндров, а другой в то же время соединяет с областью слива 5. Так как люлька 1 связана с золотником 7 и рычагом 8 управления двуплечим рычагом 9 обратной связи, наполнение цилиндра будет происходить только при условии, что скорость смещения золотника, вызываемого поворотом рычага 8, больше скорости перемещения, вызываемого отклонением люльки 1. Если рычаг остановлен при отклонении , то люлька продолжает двигаться, пока не вернет золотник в среднее положение и остановится при угле отклонения , пропорционально. При остановке насоса и прекращении подачи питания из линии 4 центрирующая пружина 6 приводит золотник в среднее положение (рис. 3. 2, б). При этом золотник соединяет полости обоих цилиндров с областью слива 5 через щели и пружины 3 нульустановителя устанавливают люльку также в положение, подготавливая насос к следующему пуску.

Управление смещением золотника и его обратная связь с люлькой могут быть электрическими. В этом случае работа насоса может регулироваться дистанционно и автоматически, например, по командам ЭВМ. Гидроприводы, в которых входным воздействием является электрический сигнал, преобразуемый в перемещение гидрораспределителя называют электрогидравлическими. В них выходное звено отслеживает изменение электрического сигнала, поступающего на звено управления. Рассмотрим простейшие системы для преобразования электрического сигнала в гидравлический.

2. Классификация гидроусилителей

Применяемые в автоматизированных гидроприводах гидроусилители классифицируют по следующим признакам.

По методу управления различают гидроусилители без обратной связи и с обратной связью между управляющим элементом и ведомым звеном исполнительного механизма.

По конструкции управляющего элемента гидроусилители подразделяют на усилители с дросселирующими гидрораспределителями золотникового типа, с соплом и заслонкой, со струйной трубкой, крановые, с игольчатым дросселем.

По числу каскадов усиления гидроусилители подразделяют на одно-, двух- и многокаскадные. Многокаскадные применяют в тех случаях, когда требуется получить на выходе большую мощность и сохранить при этом высокую чувствительность гидроусилителя.

По виду сигнала управления гидроусилители подразделяют на усилители с механическим и электрическим сигналами управления.

Важными характеристиками усилителей являются коэффициенты усиления: по мощности kN, по расходу kQ, по скорости kυ и по давлению kP

:

где Nвых, Nвх - мощности на ведомом звене исполнительного элемента гидроусилителя и мощность, затрачиваемая на его управление; δQ, δυ, δP - изменение расхода, скорости движения ведомого звена исполнительного элемента и давления жидкости на выходе при изменении положения управляющего элемента гидроусилителя на величину δx.

3. Типы гидроусилителей

3.1 Гидроусилитель золотникового типа

Гидроусилители золотникового типа получили наибольшее распространение. Они просты по конструкции, разгружены от аксиальных статических сил давления жидкости, легко управляемы, имеют высокий КПД и обеспечивают достижение значительных коэффициентов усиления по мощности.

Схема следящего гидроусилителя золотникового типа с гидродвигателем прямолинейного движения и жесткой рычажной обратной связью представлена на рис.4.

Рис.4. Схем гидроусилителя золотникового типа с обратной связью:
