Виды гидроусилителей

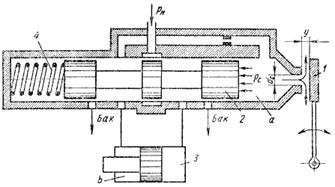

Рис.9. Двухкаскадный усилитель типа сопло-заслонка:

1 - заслонка; 2 - плунжер; 3 - силовой цилиндр; 4 - пружина

На рис.9. усилитель показана в нейтральном положении, в котором правая полость цилиндра 3 перекрыта. При смещении заслонки 1 равновесие сил, действующих на плунжер 2 золотника, нарушится, и он, смещаясь в

соответствующую сторону, соединит правую полость силового цилиндра 3 либо с полостью питания (давление P Н), либо с баком. Благодаря тому, что усилие, создаваемое давлением жидкости на плунжер 2 золотника, уравновешивается пружиной 4, перемещение распределительного золотника будет пропорционально перемещению заслонки (регулируемого дросселя), в результате чего достигается приближенная пропорциональность расхода жидкости через золотник и перемещения заслонки. Следовательно, в данном случае имеет место обратная связь по давлению.

Рис.10. Двухступенчатая следящая система с обратной связью по давлению:

1 - пружина; 2 - плунжер; 3 - дроссель; 4 - клапан; 5 - заслонка

Схема применения этого распределительного устройства в следящей системе приведена на рис.10. Плунжер золотника 2 в этой схеме находится в равновесии под действием усилия пружины 1 и давления жидкости в камере a, которая соединена с линией питания через дроссель 3 и со сливом - через сверление b в штоке плунжера. Сопротивление последнего канала, а следовательно, и давление в камере a можно изменять смещением заслонки 5; при этом вследствие нарушения равновесия сил натяжения пружины и давления жидкости плунжер золотника будет следовать за заслонкой. Для повышения чувствительности давление в камере a обычно понижается с помощью клапана 4 или путем питания этой камеры от отдельного источника и, в частности, от сливной магистрали.

4. Чувствительность, точность и устойчивость гидроусилителей

Гидроусилители следящего типа должны воспроизводить с минимальной ошибкой перемещение выходного звена в соответствии с заданным перемещением входного.

Ошибка слежения определяется в первую очередь передаточным числом кинематической цепи обратной связи, равным для схемы, изображенной на рис. З.1,

где - длина плеча рычага 7 между точками крепления золотника и тяги управления; -длина между точками крепления штока и тяги управлении.

Важный показатель качества следящих гидроусилителей – устойчивость, под которой понимается способность системы возвращаться в состояние установившегося равновесия после прекращения действия источника нарушившего его.

Одно из условий обеспечения устойчивости гидравлической следящей системы — жесткость с механических и гидравлических элементов. При недостаточной жесткости, в особенности при сочетании ее с высокой чувствительностыо распределительного устройства устойчивость системы неизбежно нарушается. Последнее можно видеть на (рис.11.), а, на котором показана схема упругого крепления цилиндра гидроусилителя снабженного чувствительным (с малым перекрытием) золотником. При каком-либо импульсе вызывающее смещение выходного звона гидроусилителя, при неподвижном входе цилиндр из-за наличия упругого звена (упругостью ) сместится в сторону действия импульса и повернет относительно точки b рычаг а обратной связи, сместив при этом золотник. Очевидно, при определенных значениях упругости и интенсивности импульса золотник сможет сместиться настолько, что рабочая жидкость поступит в соответствующего полость гидродвигателя и приведет в движение его поршень, в результате чего направление движения рычага, а изменится. При этом потенциальная энергия упругого звена будет способствовать переходу золотника через равновесное положение, в результате цилиндр переместится в обратном направлении и далее процесс колебаний автоматизируется.

В реальных условиях на устойчивость гидроусилителя влияют и другие факторы, к которым относятся упругость жидкости в плоскостях системы и трубопроводов присутствие в жидкости нерастворенного воздуха, люфты в механических сочленениях, колебания гидродинамических сил золотниковом распределителе.

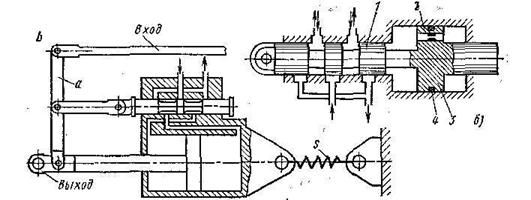

Рис.11. Схемы:

а – гидроусилитель с упругим звеном;

б - гидравлического демпфера.

Наиболее простым способом повышения устойчивости системы является увеличение перекрытия окон и уменьшение передаточного числа i. Однако этот способ снижает точность работы гидроусилителя.

Надежным способом гашения колебаний служит гидравлическое демпфирование, с помощью которого кинетическая энергия колебаний рассеивается в виде тепла. Конструктивно демпфер представляет собой цилиндр, поршень З которого (рис. 11., 6) связан с золотником 1 распределителя. В поршне выполнено дроссельное отверстие 2. При перемещениях поршня жидкость вытесняется через отверстие и радиальную щель между поршнем и цилиндром из одной полости цилиндра в другую. Сечение дроссельного отверстия 2 выбирают таким, чтобы ого сопротивление не увеличивало чрезмерно усилий при рабочих перемещениях золотника, в режиме управления, но чтобы при высокочастотных вибрационных перемещениях золотника создавалось сопротивление, способное поглотить энергию, возбуждающую колебания.

Список литературы

1. Андреев А.Ф., Барташевич Л.В., Боглан Н.В. и др. Гидропневмоавтоматика и гидропривод мобильных машин. Объемные гидро и пневмомашины и передачи. - Минск: Высшая школа, 1987. 310 с.

2. Анурьев В.И. Справочник конструктора-машиностроителя. В 3-х Т. - 5-е изд., перераб. и доп. Том 3 - М.: Машиностроение, 1980 г. - 559 с.

3. Башта Т.М., Руднев С.С., Некрасов Б.Б. и др. Гидравлика, гидромашины и гидроприводы: Учебник. 2-е изд., перераб. - М.: Машиностроение, 1982.

4. Васильченко В.А. Гидравлическое оборудование мобильных машин: Справочник. - М.: Машиностроение, 1983. - 301 с., ил.

5. Кононов А.А., Ермашонок С.М. Гидравлика. Гидравлические машины и гидроприводы СДМ: Методические указания к выполнению курсовой работы. - Братск: ГОУ ВПО "БрГТУ", 2003. - 61 с.
