Модернизация автомобиля ВАЗ 21093

Двигатель (продольный разрез). 1. Коленчатый вал; 2. Крышка первого коренного подшипника; 3. Шкив привода распределительного вала; 4. Шкив привода генератора; 5. Передний сальник коленчатого вала; 6. Масляный насос; 7. Шатун; 8. Передняя защитная крышка зубчатого ремня; 9. Поршень; 10. Впускной клапан; 11. Выпускной клапан; 12. Ремень привода распределительного вала; 13. Шкив распределительного

вала; 14. Задняя защитная крышка зубчатого ремня; 15. Сальник распределительного вала; 16. Передний корпус подшипников распределительного вала: 17. Распределительный вал; 18. Сетка маслоотделителя системы вентиляции картера; 19. Крышка головки цилиндров; 20. Крышка маслоотделителя; 21. Задний корпус подшипников распределительного вала; 22. Эксцентрик привода топливного насоса; 23. Датчик-распределитель зажигания; 24. Корпус вспомогательных агрегатов; 25. Отводящий патрубок рубашки охлаждения; 26. Свеча зажигания; 27. Головка цилиндров; 28. Блок цилиндров; 29. Держатель с задним сальником коленчатого вала; 30. Маховик; 31. Кронштейн с опорой передней подвески двигателя; 32. Силовой агрегат (двигатель с коробкой передач и сцеплением); 33. Кронштейн с опорой левой подвески двигателя; 34. Кронштейн с опорой задней подвески двигателя; 35. Опора передней подвески двигателя; 36. Кронштейн передней подвески двигателя; 37. Масляный картер; 38. Указатель уровня масла; 39. Пробка отверстия для слива масла из картера; 40. Кронштейн левой подвески двигателя; 41. Опора левой подвески двигателя; 42. Кронштейн задней подвески двигателя; 43. Опора задней подвески двигателя.

Тормозная система

Тормозной механизм (вид спереди)

1. Колесный цилиндр.

2. Поршень.

3. Основание тормозной скобы.

4. Тормозной диск.

5. Тормозные колодки.

6. Суппорт.

Тормозной механизм (вид сбоку)

1. Колесный цилиндр.

2. Поршень.

3. Основание тормозной скобы.

4. Тормозной диск.

5. Тормозные колодки.

6. Суппорт.

Подвеска колес

На автомобилях применена принципиально новая подвеска 27 передних колес типа "качающаяся свеча", называемая также по имени изобретателя подвеской "Макферсон". Пружина в такой подвеске расположена фактически над осью поворотного устройства и нагружена меньше, чем в подвеске двухрычажного типа. В подвеске есть только один рычаг нижний. Подвеска компактна, имеет малую массу. Большой ход колес и более эластична. Плечо обката передней подвески отрицательное, так как точка пересечения оси поворота колеса с полотном дороги лежит за пределами наружной части автомобиля. Это способствует повышению устойчивости автомобиля при торможении, когда левое и правое колеса имеют разное сцепление с полотном дороги, а также уменьшает влияние тяговых сил на рулевое управление. Подвеска передних колес хорошо согласуется с задней подвеской 19 из двух качающихся в продольной плоскости рычагов, соединенных между собой поперечиной, играющей роль стабилизатора. Упругим элементом в задней подвеске так же, как и в передней, являются винтовые пружины.

Двигатель оснащен заборником холодного воздуха, берущим воздух непосредственно под облицовкой радиатора. Он изтовлен из полипропилена и закреплен над радиатором системы охлаждения двигателя. Заборник соединен с терморегулятором воздушного фильтра полипропиленовым воздуховодом каркас кузова другой формы, с двумя проемами для передних и задних допрей.

3. Техническое задание

Для того, чтобы снизить себестоимость и повысить потребительские свойства, выполнить следующую модернизацию автомобиля ВАЗ-21093.

1) Заменить камерные покрышки на бескамерные, с целью уменьшения расхода бензина.

2) Заменить капот и передние крылья (на пластмассовые), с целью снижения себестоимости. (Каркас остается металлическим)

3) Заменить рулевое управление на управление с гидроусилителем, с целью повышения потребительских свойств.

4) Заменить карбюраторный двигатель на инжекторный, с целью улучшения пуска двигателя, за счет снижения расхода на бензин.

5) Установить передние электростеклоподъемники, с целью повышения потребительских свойств.

6) Заменить стальные ручки стеклоподъемника на пластмассовые армированные на задних дверях, с целью снижения себестоимости.

7) Заменить заводские диски на литые, из алюминиевого сплава, с целью улучшения плавности хода автомобиля.

8) Заменить свечи зажигания (одноконтактные) с пробегом 20000км, на трехконтактные свечи, с пробегом 60000км.

4. Замена камерных покрышек на бескамерные

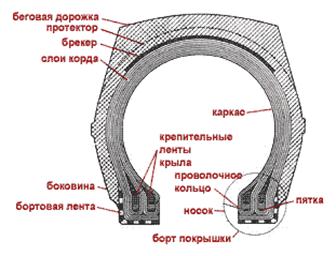

Камерные шины

Камерная шина легкового автомобиля состоит их покрышки и камеры с вентилем, снабженным колпачком или колпачком-ключиком.

Камера представляет собой кольцеобразную замкнутую резиновую трубу с резинометаллическим вентилем. Она изготовляется из эластичной резины и служит только для удержания сжатого воздуха.

Камеры работают в тяжелых условиях, испытывая знакопеременные деформации при высоких температурах. Поэтому резина для камер должна быть воздухонепроницаемой, эластичной, стойкой к тепловому старению, не изменять свои физико-механические свойства при различных температурах окружающего воздуха. Размер камеры должен строго соответствовать размеру покрышки, с которой она комплектуется.

Если мы говорим о шинах для легковых автомобилей, то на данный момент камерные шины это уже вчерашний день. Зарубежные производители отказались от камер, и сейчас на рынке только бескамерные шины. Камеры можно увидеть на отечественных моделях шин, но уже не на всех. Все идет к тому что камеры в ближайшее время станут историей.

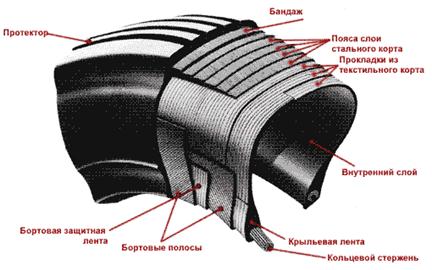

Бескамерные шины

Бескамерная шина в отличие от обычной имеет герметизирующий слой (найти схему показывающую бескамерную шину) толщиной 1,5 .2,0 мм, который привулканизирован к её внутренней поверхности. Он изготовлен из смеси натурального и синтетического каучуков, обладающий пониженной газопроницаемостью.

На бортах шины предусмотрен уплотняющий резиновый слой, обеспечивающий необходимую герметичность в зоне посадки бортов на полках обода колеса. Этому способствует и специальная конструкция бортов шин, предназначенная для увеличения угла наклона носка борта и повышенного натяга бортов на посадочных полках обода. Для бескамерных шин применяются вставные резинометаллические вентили (рис), которые устанавливаются в вентильные отверстия обода с тугой посадкой.

Преимущества:

Основными преимуществами бескамерных шин по сравнению с камерными является:

- повышенная надёжность из за отсутствия вероятности быстрой разгерметизации, что улучшает безопасность движения на высоких скоростях;

- меньшие масса и момент инерции;
