Организация работы сортировочной станции

Станция оборудована механизированной горкой с двумя путями надвига и двумя путями роспуска. Для торможения и обеспечения безопасного скатывания вагонов горки оборудуются тормозными позициями. На горках большой и средней мощности устраиваются три тормозные позиции – две на спускной части горки и одна на путях сортировочного парка. Первая тормозная позиция служит для интервального торможения – дл

я создания интервалов между скатывающимися отцепами, обеспечивающих перевод остряков разделительной стрелки; вторая (пучковая) – для интервально – прицельного торможения, т.е. для создания интервалов между отцепами, обеспечивающих перевод стрелок в пучках сортировочного парка, а также для прицельного торможения с тем, чтобы скорость подхода отцепов к стоящим на сортировочном пути вагонам не превышала 5 км/ч. Следует при этом избегать также образования на сортировочных путях окон между скатывающимися отцепами. Третья тормозная позиция, устанавливаемая в сортировочном парке (парковая позиция), является прицельной. Имеется обходной путь. Обслуживается горка двумя горочными локомотивами ЧМЭ-3. Имеется горочный тупик.

Длина пути, который проходит состав на расформирование из парка приема на горку 2500 м, длина вытяжного пути 1100 м, длина надвига 350 м, 280 м. Непосредственно между горкой и сортировочным парком имеется 3 тормозные позиции.

Между сортировочным парком и парком отправления имеется 3 пути вытяжек формирования длиной по 1200 м, на которых работают 3 маневровых локомотива серии ЧМЭ-3. Приведенный уклон вытяжек в сторону сортировочных путей более 4 .

После парка отправления располагается 2 тупика длиной по 350 м.

Станция оборудована электрической централизацией стрелок и сигналов.

Для выполнения грузовых операций станция располагает:

Ø грузовым двором с размером среднесуточной погрузки - 39 вагонов, продолжительностью выполнения грузовых операций с одним вагоном 0,22 ч и примерным расстоянием от ПМР до первой разделительной стрелки на станции 990 м и фронтом погрузки 105 м;

Ø заводом с размером среднесуточной погрузки - 20 вагонов, продолжительностью выполнения грузовых операций с одним вагоном 0,33 ч и примерным расстоянием от ПМР до первой разделительной стрелки на станции 1650 м и фронтом погрузки 105 м;

Ø подъездным путём с размером среднесуточной погрузки – 43 вагона, продолжительностью выполнения грузовых операций с одним вагоном 0,27 ч и примерным расстоянием от ПМР до первой разделительной стрелки на станции 2100 м и фронтом погрузки 135 м;

К станции прилегают однопутные участки С – Н и С – Ж, по которым осуществляется перевозка тепловозной тягой и электрифицированный двухпутный участок С – Е с электрической тягой. Число вагонов в поезде по отправлению на участке С-Н 58 вагонов; на С-Ж – 65 вагонов; C-Е – 55 вагонов.

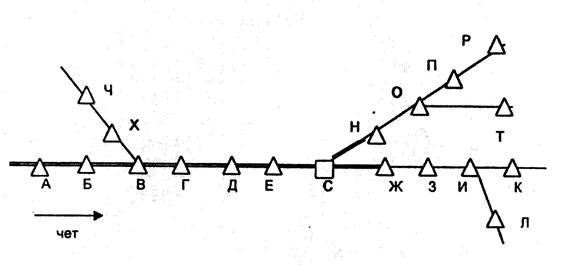

Станция обслуживает три направления. Схема направлений изображена на рисунке 1.1

Условные обозначения:

- сортировочная станция;

- участковая станция;

- промежуточная станция;

Рис. 1.2. Схема примыкающих к станции «С» направлений.

1.2 Характеристика вагонопотоков и поездопотоков станции.

Количество вагонов различных категорий, перерабатываемых и пропускаемых станцией за сутки (транзитные с переработкой, транзитные без переработки и местные) составляет объем работы станции. Характеристика вагонопотоков представляется в виде «шахматки» или «косой» таблицы вагонопотоков. (табл. 1.1.)

Для сортировочной станции «С» косая таблица вагонопоттоков составляется на основе: ведомостей плановой поездной работы станции «С» (прил. 4,5,6 задания ); ведомости плана погрузки станции ( прил. 8 задания); плана формирования грузовых поездов (прил. 9 задания).

По каждому пункту местной работы необходимо определить избыток или недостаток порожних вагонов. Для этого надо найти разницу между выгруженными и погруженными вагонами по каждому грузовому пункту. Избыточные порожние вагоны можно передать на пункты, где их недостаток, или сдать на направление следования транзитного порожнего вагонопотока ( прил. 8 задания). Для определения порожних вагонов необходимо составить балансовую таблицу. (Табл. 1.2).

Таблица1.2

Балансовая таблица
