Электроснабжение городского электрического транспорта

План

Введение

1. Общие сведения об электроснабжении

2. Схемы внешнего и внутреннего электроснабжения

3. Особенности работы тяговых сетей

Литература

Введение

В Российской империи первая линия трамвая была открыта в 1892 г. в Киеве. Высокие экономические и технические показатели трамвая выявились сразу же на первых линиях, и электротяга быстро вытеснила конную и паро

вую на городских железных дорогах. Были пущены трамвайные линии в Нижнем Новгороде (Горьком), Казани, Орле, Курске, Екатеринославе (Днепропетровске), Риге и ряде других городов. В Москве первая линия трамвая была открыта лишь в 1899 г., а в Петербурге – в 1907 г., что было обусловлено противодействием акционерных обществ-владельцев конных железных дорог.

Система электроснабжения с двумя контактными проводами нашла применение для безрельсового электрического транспорта – троллейбуса. В' 1933 г. троллейбусное движение было открыто в Москве, а затем в Ленинграде, Киеве и других городах. Меньшие по сравнению с трамваем первоначальные затраты на сооружение троллейбусных линий, снижение уровня шума при движении позволили троллейбусному транспорту быстро обогнать трамвайный по темпам развития.

В СССР ежедневно трамваями и троллейбусами перевозится около 50 млн. пассажиров, причем объем этих перевозок с каждым годом увеличивается. В СССР к началу 1985 г. трамвай эксплуатировался в ПО городах, а троллейбус – в 174 городах. Общая протяженность контактной сети трамвая в однопутном исчислении составляла более 9,5 тыс. км, а троллейбуса - около 16 тыс. км.

В современных условиях резко возрастает роль электротранспорта в транспортном обслуживании населения наших городов. Открывается троллейбусное и трамвайное движение в новых городах, расширяются транспортные существующие сети, прокладываются маршруты трамвая и троллейбуса в пригородные зоны, места отдыха. В ряде городов построены и успешно эксплуатируются скоростные линии трамвая, значительно сокращающие время нахождения пассажиров в пути. Все чаще применяется подземная прокладка таких линий в зонах густой застройки. Разновидность городского электротранспорта, промежуточная между трамваем и метрополитеном, получила название метротрам. Такие линии существуют в Волгограде, Киеве, Саратове.

Контактные сети трамвая и троллейбуса представляет собой сложное техническое сооружение.

Контактные сети подвержены, воздействию атмосферных явлений, связаны с работой расположенных рядом сооружений, принадлежащих разным организациям, нередко повреждаются при дорожно-транспортных происшествиях. Их обслуживание затруднено из-за больших потоков транспорта и пешеходов.

Безаварийная работа системы электроснабжения трамвая в первую очередь зависит от надежности контактной сети. Поэтому перед персоналом, обслуживающим контакты сети трамвая и троллейбуса, стоит ответственная задача постоянно содержать устройства контактной сети в исправном состоянии.

1. Общие сведения об электроснабжении

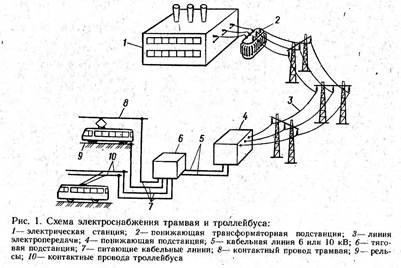

Электрическая энергия для всех потребителей (промышленности, населения города, трамвая, троллейбуса и др.) вырабатывается на электрической станции / (рис. 1) в виде переменного трехфазного тока с частотой 50 Гц.

Рис. 1

Выработанная энергия передается чаще всего на значительное расстояние от электростанции к потребителям по линии электропередачи 8 (ЛЭП). Для уменьшения потерь энергии в ЛЭП напряжение повышается на трансформаторной подстанции 2 до уровня 35; 110; 220 кВ и более в зависимости от удаленности потребителей. Вблизи от места потребления на понижающей подстанции 4 уровень напряжения снижается до 6 и 10 кВ. Отсюда электроэнергия направляется потребителям. Питание тяговых подстанций 6 городского электротранспорта осуществляется по кабельным (в редких случаях воздушным) трехфазным линиям 5.

На тяговой подстанции напряжение понижается до 600 В и переменный ток преобразуется, выпрямителями в постоянный. По питающим линиям положительной и отрицательной полярности 7 электроэнергия подается в контактные провода 8 трамвая 9 или контактные провода троллейбуса 10. Подвижной состав трамваев и троллейбусов получает электроэнергию через контакт токоприемников с контактным проводом, в трамвае второй контакт осуществляется через колесные пары и рельсы.

Контактной сетью называется совокупность всех устройств, включающая в себя контактную подвеску, поддерживающие ее опоры и конструкции, усиливающие провода, тросовую систему, арматуру и спецчасти, служащие для подведения электрической энергии к подвижному составу через непосредственный контакт с его токоприемником.

2. Схемы внешнего и внутреннего электроснабжения

В современных условиях тяговые подстанции получают энергию не от одной электрической станции, а от энергетической системы, объединяющей многие электростанции линиями электропередачи (ЛЭП). Тяговые подстанции трамвая и троллейбуса находятся в городе и электроснабжение получают, как правило, от подстанций, распределительных пунктов (РП), центров питания (ЦП) электрических систем.

При рассмотрении схемы электроснабжения выделяют две части:

внешнее электроснабжение, включающее в себя все устройства от' центра питания до тяговой подстанции, вместе с кабельными (воздушными) линиями;

внутреннее электроснабжение, включающее в себя тяговые подстанции и все элементы тяговой сети; контактную и рельсовую сеть, питающие линии.

Контактная сеть делится на электрически изолированные друг от друга участки, называемые секциями контактной сети. Секции отделяются на границах изоляторами, которые называются секционными изоляторами. Каждой секции присваивается номер или название. Внутри секции могут, быть секционные изоляторы, которые называются промежуточными и служат для оперативных переключений при перераспределении нагрузки. В нормальном режиме работы они шунтируются электрическими перемычками.

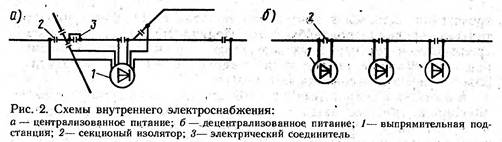

Рис. 2

Внутреннее электроснабжение выполняется в виде централизованного (рис. 2, а) или децентрализованного (рис. 2, б) питания контактной сети. Централизованную схему применяют при подстанциях, имеющих большую мощность, позволяющую питать весь примыкающий к ней район контактной сети, которая состоит из секций, расположенных в разном удалении от подстанции.

При децентрализованной схеме секции питаются от двух соседних подстанций, либо от любой из них, либо каждая подстанция питает примыкающую половину секции. При выходе из строя одной из подстанций ее нагрузка передается на соседнюю Каждая подстанция должна иметь соответствующий резерв мощности

Выбирая ту или иную систему электроснабжения, предпочтение отдается той, которая обладает высоким уровнем надежности и обеспечивает гибкость управления. Под надежностью понимается безотказность,- долговечность и ремонтопригодность, т. е, возможность непрерывно и длительно сохранять работоспособность в определенных режимах и быть приспособленной к предупреждению, обнаружению и устранению отказов и неисправностей в процессе технического обслуживания и проведения ремонтов. Ремонтопригодность имеет целью снижение затрат времени, труда и средств на техническое обслуживание и ремонт оборудования и повышение на этой основе эффективности его использования в процессе эксплуатации.
