Эксплуатационные свойства автомобиля
|
, кВт |
(4) |
где ne - текущая частота вращения коленвала двигателя, для которой определяется мощность, об/мин.
Ne1 = 120 [0,166
+0,027 - 0,0046] =22,69, кВт
Ne2 = 120 [0,33+0,11 - 0,037] = 48,89, кВт
Ne3 = 120 [0,5+0,25 - 0,125] = 75, кВт
Ne4 = 120 [0,66+0,44 - 0,296] = 97,81, кВт
Ne5 = 120 [0,833+0,694 - 0,579] = 113,8, кВт
Ne5 = 120 [1+1 - 1] = 120, кВт
Вращающий момент на выходном конце коленвала двигателя при различных частотах его вращения может быть определен по формуле-5, устанавливающей зависимость между вращающим моментом, мощностью и частотой вращения для любого вала.
, Нм (5)
Ме1 = 9555,3*(22,69/500) = 433,6 Нм
Ме2 = 9555,3*(48,89/1000) = 467 Нм
Ме3 = 9555,3*(75/1500) = 478 Нм
Ме4 = 9555,3*(97,81/2000) = 467 Нм
Ме5 = 9555,3*(113,8/2500) = 435 Нм
Ме6 = 9555,3*(120/3000) = 382,2 Нм
Для построения внешней скоростной характеристики двигателя весь диапазон частот вращения коленвала двигателя от nmin до nmax разбивается на 5-6 интервалов размером по300 - 500 об/мин таким образом, чтобы номинальная частота вращения коленвала nN и максимальная nmax являлись границами одного или разных интервалов, при этом размеры интервалов, в которых nN и nmax являются границами, могут отличаться. По формулам 4 и 5 определяются значения Ne и Me для частот вращения коленвала ne, являющихся границами интервалов, и по полученным результатам строится внешняя скоростная характеристика двигателя.
Результаты расчетов по формулам 4 и 5 записываем в таблицу форма которой приведена ниже.
Таблица 2 - Расчет мощности Ne и вращающего момента Me на коленвалу двигателя при различных частотах вращения ne.
ne min |
ne N |
ne max | |||||
ne, об/мин |
500 |
1000 |
1500 |
2000 |
2500 |
3000 |
3000 |
Ne, кВт |
22,69 |
48,89 |
75 |
97,81 |
113,8 |
120 |
120 |
Me, Нм |
433,6 |
467 |
478 |
467 |
435 |
382,2 |
382,2 |

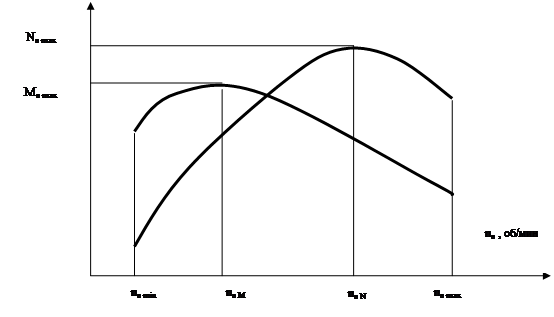

По полученным значениям Ne и Me на листе миллиметровой бумаги в масштабе строим внешнюю скоростную характеристику двигателя проектируемого автомобиля, а также определяем частоту вращения коленвала neM, при которой развивается максимальный вращающий момент Memax на выходном конце коленчатого вала. Значения neM и Memax необходимо записать после таблицы 2. Форма внешней скоростной характеристики двигателя приведена на рисунке 1.
Рисунок 1 - Внешняя скоростная характеристика двигателя(нарисовать в масштабе).
1.3 Определение передаточных чисел трансмиссии.

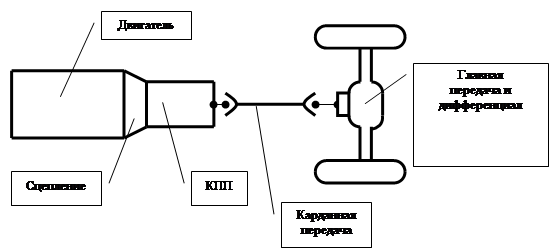

Динамические качества автомобиля определяются во многом числом ступеней КПП, передаточными числами КПП и главной передачи. С целью определения числа ступеней и передаточных чисел трансмиссии необходимо в первую очередь определиться со схемой трансмиссии и представить её на рисунке в пояснительной записке. Например, схему трансмиссии классической компоновки можно представить так, как на рисунке 2.
Рисунок 2 - Схема трансмиссии проектируемого автомобиля.
Второй этап в решении задачи определения передаточных чисел трансмиссии заключается в подборе шин для проектируемого автомобиля. Тип шин подбирается по максимальной нагрузке, приходящейся на неё и максимальной скорости автомобиля Vmax. Для определения нагрузок на шины передней и задних осей определяются нагрузки на оси автомобиля из выражения 6
, Н (6)
где G1(2) - нагрузка, приходящаяся на переднюю-1 или заднюю-2 оси, Н;
g - ускорение свободного падения, м/с2 (g =9,81м/с2);
х1(2) - часть полного веса автомобиля, приходящегося на переднюю 1 или задние 2 оси автомобиля, %.
У грузовых автомобилей при полном использовании грузоподъёмности 20-30% полного веса приходится на переднюю ось и 70-80% на задние (х1=20-30%, х2=70-80%). При затруднении в выборе нагрузок на оси проектируемого автомобиля следует воспользоваться распределением полного веса по осям у автомобиля аналога. Выбираем полный вес на переднюю ось x1 = 30%, на заднюю ось x2 = 70%.
G1 = 7150*9,8*(30/100) = 21021 Н
G2 = 7150*9,8*(70/100) = 49049 Н
Если после выполнения расчета окажется что нагрузка, приходящаяся на заднюю ось G2, значительно превышает нагрузку, приходящуюся на переднюю ось G1, то, для исключения значительного недогруза шин передней оси, следует увеличить число колес на задней оси, применив двухскатные колеса, либо увеличить число задних осей. Нагрузку, приходящуюся на шины передней и задних осей, определяют из выражения-7.
, Н (7)
где a1(2) - число передних-1 или задних-2 осей на автомобиле;
b1(2) - число колес на передней-1 или задней-2 оси автомобиля;
Gш1=21021/1*2=10511 Н
Gш1=49049/1*4=12262 Н
Выбор типа шины производим по рекомендациям литературного источника [3], по наиболее нагруженной шине и максимальной допустимой скорости движения на которую рассчитана эта шина. Типоразмер выбранной шины, допускаемую нагрузку и скорость движения на которую рассчитана шина, а также другие параметры шины приводим в пояснительной записке в виде таблицы - 3
Таблица 3 - Характеристика шин проектируемого автомобиля.
Марка шины |
Допустимая нагрузка на шину, [G], Н |
Максимально допустимая скорость, [V], км/ч |
Диаметр обода колеса, d, ״ |
Ширина профиля шины, B, ״ |
Отношение высоты профиля шины К ширине шины, Н/B |
Высота профиля шины, H, ״ |
Статический радиус шины, м |
220-508 |
11500 |
100 |
20 |
8,25 |
1 |
8,25 |
0,443 |
