Технология ремонта поглощающих аппаратов вагонов

Поглощающий аппарат предназначен для обеспечения гашения части энергии удара, уменьшения продольных растягивающих и сжимающих усилий, которые передаются через автосцепку на раму кузова.

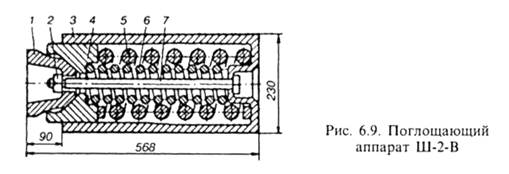

Аппарат Ш-2-В имеет литой корпус 3, три штампованных фрикционных клина 4,штампованный нажимной конус 1, наружная 5 и внутренняя 6 пружины, стяжной болт 7 с гайкой 2. Масса аппарата 134 кг

Детали изгото

влены из стали марок:

Пружины-60С2ХФА

Конус-30ГСЛ-Б или 32Х06Л-У

Болт с гайкой-ст.3сп 5

Масса корпуса 72 кг, нажимной конус 8,6, фрикционные клинья 4,8, пружины наружная 26кг, внутренняя 6,85, стяжной болт 2,74 гайка 0,3кг.

2. Сроки технического обслуживания и ремонта поглощающего аппарата

Сроки проведения деповского и капитального ремонта.

Деповской ремонт по техническому состоянию проводится не чаще чем один раз в три года.

3. Характерные неисправности, повреждения и способы восстановления в работоспособности поглощающего аппарата

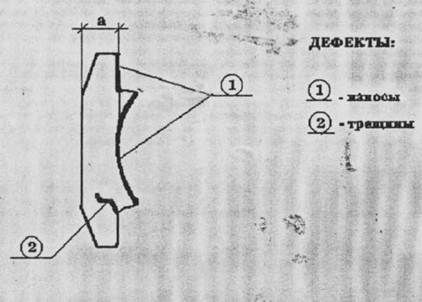

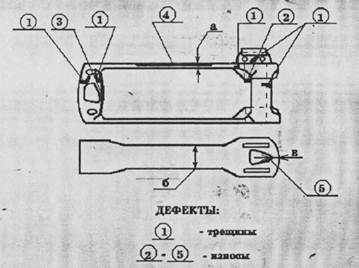

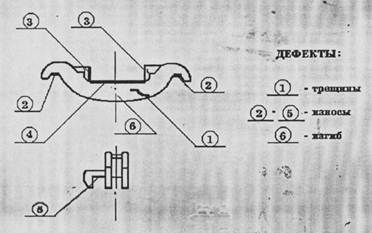

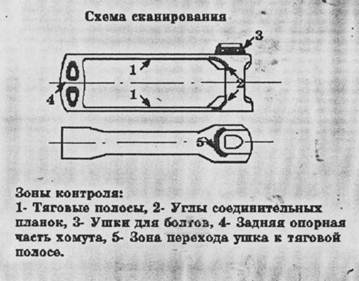

В поглощающем аппарате изнашиваются фрикционные клинья, нажимной конус, нажимная шайба и корпус, в отдельных случаях наблюдается просадка, излом пружин и трещин в корпусе. В корпусах поглощающего аппаратов при сверх допустимых износах появляется выпучена, которая при дальнейшей эксплуатации могут приводить к разрушению корпуса. Излом и просадка пружин поглощающего аппарата обнаруживается по увеличению расстояния от упора автосцепки до розетки.

Стяжной болт поглощающего аппарата ремонтируется наплавкой стержня при условии, что величина износа не превышает 5 мм по диаметру; приваркой новой части газопрессовой сваркой при условии, чтобы стык был расположен не ближе 30 мм от головки и от резьбы, наплавкой рабочей части резьбы стяжного болта с последующей нарезкой.

К сборки поглощающего аппарата допускается: корпус аппарата с толщиной стенки не менее 18 мм при капитальном ремонте и не менее 16 мм при деповском ремонте; фрикционные клинья с толщиной стенок по краям не менее 17 мм с износом нажимного конуса не более 3 мм, нажимной шайбой не более 5 мм и длиной его нарезки не более 35 мм; пружины с высотой в свободном состоянии не менее наружной 390 мм и внутренней 362мм.

После сборки до постановки гайки стяжного болта выход нажимного конуса должен быть не менее 80 мм при расстоянии между конусом и шайбой не менее 4 мм. Отремонтированный и собранный поглощающий аппарат проверяют шаблоном с размерами 575х233,5 мм. При этом зазор между шаблоном и аппаратом по высоте не должен превышать 7 мм. После проверки аппарата и постановки гайки стяжного болта над гайкой расклёпывается для предупреждения самопроизвольного свинчивания гайки в эксплуатации.

Для обеспечения постановке аппарата на раму вагона его дополнительно сжимают на прессе и под гайку стяжного болта над гайку ставят литую прокладку толщиной 10-15 мм. При этом прокладка должна быть такого размера и формы, чтобы она могла легко выпасть при первом сжатии аппарата после установки на вагон.

Поглощающий аппарат бракуется: при отсутствии прилегания к задним и упорную плету к передним упорным угольникам.

Упорная плита с неровными боковыми поверхностями или толщиной менее 52 мм или с размером в направлении между стенками хребтовой балки менее 315 мм и более 320 мм к постановке не допускается.

Поглощающий аппарат допускается к сборке:

- корпус аппарата с толщиной стенки не менее 18 мм при капитальном ремонте и не менее 16 мм деповском ремонте, отремонтированный сваркой корпус поглощающего аппарата при условии, что после разделки трещин в зоне технологических отверстий и усиливающих рёбер суммарная длина их не превышает 120 мм.

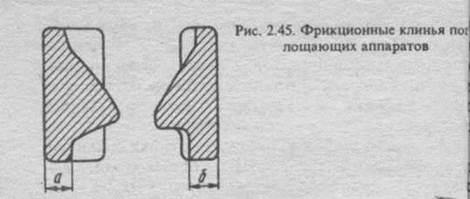

- фракционные клинья с толщиной стенок по краям не менее 17 мм.

- нажимной конус с износом не более 3 мм, при проверки шаблоном 6II, которой прижимается двумя стойками (без движка) к конусу.

- нажимная шайба с износом не более 5мм.

- стяжной болт с износом не более 5 мм и глубиной нарезки не более 35 мм.

- пружины с высотой в свободном состоянии не менее: наружная 395 мм, внутренняя 362 мм, пружина с изломом оттянутого конца 1/3 длины окружности.

4. Схема технологического процесса ремонта поглощающего аппарата
