Внешняя номинальная характеристика — кри­вая TРном=const (рис. 12) — характеристика, соответствуящая работе двигателя в условиях изменяющихся нагрузки и частоты вращения при активном ходе плунжера ha H0M или соот­ветствующем ему положении топливной рейки ТРН0М, обеспечи­вающем номинальные значения мощности и среднего эффектив­ного давления при номинальном скоростном режиме nном

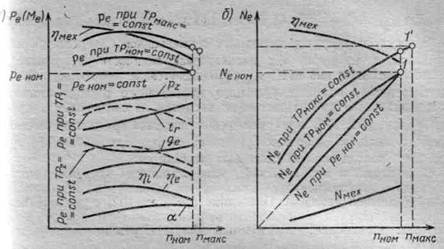

Рис. 2. Внешние и частичные характеристики

Вопрос 2. Судовые комбинированные энергетические установки, перечислите какие КЭУ применяются на судах. Дать определение КЭУ: с термодинамической связью двигателей и без связи; начертите схему КЭУ т/х «Капитан Смирнов», описать ее работу.

Ответ

Судовые газотурбинные установки с теплоутилизирующим кон­туром (ТУК) ГТУ М-25 мощностью 25 000 кВт эксплуатируются на судах типа «Капитан Смирнов».

Головной газотурбоход «Капитан Смирнов» — ролкер водоизмещением 35 000 т. Он предназначен для перевозки пакетированных грузов и контейнеров, имеет две ГТУ суммарной мощностью 36 800 кВт. Скорость судна 27 уз. На газотурбоходе высок уровень автоматизации. В машинном отделении нет постоянной вахты. Контролирует работу оборудования с центрального поста управления энергетической установкой один механик. Главным двигателем управляет с мостика вахтенный штурман. Оттуда же осуществляется управление мощными подруливающими устройствами, расположенными в носу и корме. Благодаря им при швартовных операциях можно обходиться без помощи портовых буксиров.

Установка ГТУ М-25 состоит из газотурбинного двигателя, редуктора и теплоутилизирующего контура, который в свою очередь включает в себя паровой котел с сепаратором пара я арматурой дистанционного управления, паровую турбину с конденсатором и вспомогательное оборудование.

Тепловая схема ГТУ дана на рис. 3. Атмосферный воздух засасывается КНД 6 и последовательно сжимается в КНД и КВД 5. Затем в камере сгорания 4 при постоянном давлении происходит сжигание топлива, и образовавшийся при этом газ расширяется последовательно в ТВД 3, ТНД 2 и турбине винта (ТВ) 1. Отсюда газ поступает утилизационный котел 7, где отдает теплоту питательной воде. Пар из котла направляется в силовую паровую турбину 21, совместно с ТВ вращающую через упругие муфты и редуктор 24 гребной винт. Вся мощность ТВД и ТНД полностью потребляется соответственно КВД и КНД.

Утилизационный котел (расположен над газоотводом ГТД) — водотрубный с многократной принудительной циркуляцией, в сечении имеет прямоугольную форму. Котел состоит из экономайзера, испарителя и пароперегревателя, между которыми предусмотрены пазухи для размещения опорных балок крепления трубных пакетов, осмотра и ремонта поверхности горения. Котел включает в себя также сепаратор пара, служащий для отделения пара от пароводяной смеси, поступающей из испарителя котла.

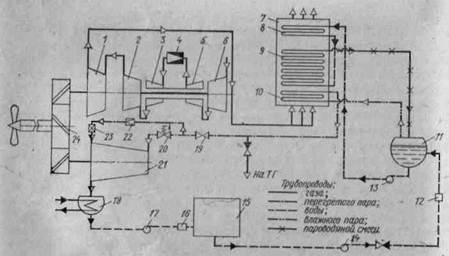

Рис. 3. Тепловая схема ГТУ с ТУК газотурбохода «Капитан Смирнов» (одного борта)

Паровая турбина состоит из регулировочной ступени в виде двухвенечного колеса и семи ступеней давления. Ее сварнолитой корпус изготавливается с корпусами (стульями) подшипников. На верхней крышке крепится паровпускной быстрозапорный клапан, а на выпускном патрубке — дроссельно-увлажнительная установка.

Ротор паровой турбины составной — с насадными дисками. Упор­ный гребень выполнен заодно с валом. Турбина имеет два опорных и один упорный подшипники. Опорные подшипники имеют стальные вкладыши, залитые баббитом. Упорный подшипник двусторонний с самоустанавливающими упорными сегментами.

Конденсатор двухпроточный, он одновременно является рамой, на которой располагаются турбина и вспомогательное оборудование. Редуктор позволяет подключить и отключить паровую турбину при работающем и остановленном ГТД, обеспечивает проворачивание валопровода при неработающих ГТД и паровой турбине и стопорение валопровода.

В правой части рис. 3 представлен теплоутилизирующий контур одного борта установки. Питательная вода из теплого ящика 15 электропитательным насосом 14 подается через двухимпульсный регулятор 12 питания в сепаратор 11 питания. Из него насос 13 многократной циркуляции подает воду в экономайзер 8. Из него вода по опускным трубам идет в испаритель 9. Затем пароводяная смесь поступает в сепаратор. Из него влажный пар направляется в пароперегреватель 10 и далее (уже перегретый пар) через главный стопорный клапан 19 - к быстрозапорному клапану 20 паровой турбины. Схемой ТУК предусматривается отбор 6000 кг/ч перегретого пара из главного паропровода на турбогенератор мощностью 1000 кВт и 2000 кг/ч насыщенного пара из сепаратора на общесудовые нужды.

Главный стопорный клапан открывается автоматически при давле­нии пара 0,4 МПа. При достижении давления в конденсаторе 5—6 КПа открывается быстрозапорный клапан в положение холостого хода, и паровая турбина начинает набирать частоту вращения. Как только паровая турбина сравняется по частоте вращения с турбиной винта, происходят синхронизация и подключение паровой турбины к редуктору. Избыток пара при этом стравливается через редукционное охладительное устройство 22 и дроссельно-увлажнительное устройство 23 в выпускной патрубок турбины на конденсатор 18. Оттуда электрокон-денсатный насос 17 возвращает конденсат в теплый ящик через регулятор уровня конденсата 16. После прогрева паровой турбины на режиме холостого хода в течение 12—15 мин БЗК открывается полностью, и паровая турбина начинает работать в режиме полной мощности.

Газотурбинная установка может устойчиво эксплуатироваться как при работе с ТУК, так и без него. Включение ТУК происходит при подаче питательной воды в котел и может производиться при любом режиме работы ГТД (горячий пуск) и при неработающем ГТД (холодный пуск). Пуск ТУК и управление им осуществляются с центрального поста'управления. Отбор пара на турбогенератор производится вручную.

В установке предусмотрена возможность работы перекрестным путем. В этом случае работает газовая турбина с ТУК одного борта, пар подается на паровую турбину другого борта. При этом газовая турбина этого борта не работает (снимают рессору от ТВ к редуктору), при такой работе подача топлива уменьшается почти в 2 раза (при скорости судна примерно 20 уз).

Ресурс всего агрегата составляет 100 000 ч (примерно 25 лет). В то же время ресурс ГТД до заводского ремонта составляет 25 000 ч. Пос­ле заводского ремонта ресурс ГТД восстанавливается. Технический ресурс ГТД (до замены) равен 50 000 ч (приблизительно 12,5 года). При наличии запасного ГТД на судне (или обменного фонда ГТД| его замена может быть проведена силами судового экипажа в течение двух суток, т. е. во время погрузочно-разгрузочных работ в порту. Лю-бой из навешенных на ГТД агрегатов может быть заменен в течение 1-2 ч.

Газотурбинный двигатель (рис. 4) изготавливается в морском (корабельном) исполнении. Он состоит из осевых расположенных последовательно компрессоров — семиступенчатого КНД 1 и девятиступенчатого КВД 2 трубчато-кольцевой камеры сгорания 3, в корпусе: которой находятся десять жаровых труб 4 с форсунками и из распо-ложенных последовательно двухступенчатых ТВД 5 и ТНД 6 и четырех-ступенчатой ТВ 7. Корпуса компрессоров, камеры сгорания и трубки соединяются между собой последовательно вертикальными фланцами и образуют единый корпус.
