Системы двигателя автомобиля НИССАН

Два упорных полукольца устанавливаются в гнезда по обе стороны от центральной опоры коленчатого вала. Они обеспечивают регулировку осевого зазора коленчатого вала. Полукольца установлены стороной с канавками к коленчатому валу. Вкладыши коренных подшипников тонкостенные стальные с рабочей поверхностью из алюминиево-оловянного сплава. Вкладыши, устанавливаемые в блок цилиндров, имеют канавки и

отверстия для смазки. Вкладыши, устанавливаемые в крышки подшипников, гладкие

По толщине все вкладыши разбиты на размерные группы, которые маркируются краской на торце.

Вкладыши шатунных подшипников также стальные тонкостенные с рабочей поверхностью из алюминиево-оловянного сплава. Вкладыши со стороны шатуна имеют отверстие, которое при сборке совмещается с отверстием в теле шатуна. Шатунные вкладыши тоже разбиты на группы по толщине, маркируемые краской на торце (табл. 2.4). Ремонтные вкладыши также различаются по размерным группам.

Толщина вкладышей, мм:

коренные:

+0,25 1,960—1,964

+0,50 2,085—2,089

шатунные:

+0,08 1,542—1,546

+0,12 1,562—1,566

+0,25 1,627—1,631

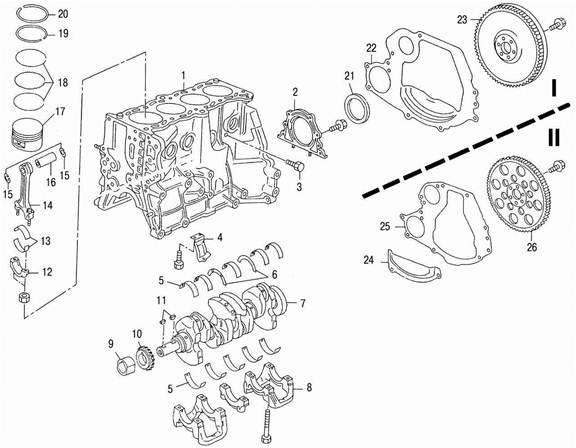

Рис.2. Детали блока цилиндров и кривошипно-шатунного механизма двигателя GA16DE: I — с механической коробкой передач; II — с автоматической коробкой передач;

1 — блок цилиндров; 2 — держатель задней манжеты коленчатого вала; 3 — сливная пробка охлаждающей жидкости блока цилиндров; 4 — кронштейн; 5 — вкладыши коренных подшипников коленчатого вала; 6 — упорные полукольца коленчатого вала; 7 — коленчатый вал; 8 — крышки коренных подшипников коленчатого вала; 9 — втулка привода масляного насоса; 10 — звездочка коленчатого вала; 11 — сегментные шпонки; 12 — крышка нижней головки шатуна; 13 — шатунные вкладыши; 14 — шатун; 15 — стопорные кольца; 16 — поршневой палец; 17 — поршень; 18 — маслосъемное кольцо; 19 — нижнее компрессионное кольцо; 20 — верхнее компрессионное кольцо; 21 — задняя манжета коленчатого вала; 22 — задняя крышка; 23 — маховик; 24 — нижняя крышка; 25 — задняя крышка; 26 — ведомый диск

3. Газораспределительный механизм

В двигателях применен 16-клапанный механизм газораспределения с двумя расположенными в головке блока цилиндров распределительными валами. Привод валов осуществляется от коленчатого вала двумя роликовыми цепями.

Головка цилиндра отлита из алюминиевого сплава, имеет по четыре клапана на цилиндр; камеры сгорания полусферической формы. В головку блока цилиндров запрессованы седла и направляющие втулки клапанов. Корпуса подшипников распределительных валов обработаны за одно целое с головкой блока цилиндров и имеют съемные крышки. Правильное положение головки на блоке цилиндров фиксируется двумя установочными втулками.

Чугунные направляющие втулки клапанов запрессованы в головку блока цилиндров. Натяг при запрессовке втулок в головку блока цилиндров составляет 0,024—0,059 мм.

Диаметр отверстий в головке блока цилиндров для запрессовки направляющих втулок, мм:

новых 9,475—9,534

ремонтных 9,723—9,734

Зазор между стержнем клапана и направляющей втулкой для впускных клапанов 0,02—0,05 мм, для выпускных клапанов 0,04—0,07 мм.

Выступание направляющих втулок клапанов 11,5—11,7 мм.

Стальные седла клапанов запрессованы в головку блока цилиндров.

Таблица 3. Размерные характеристики седел клапанов

Прокладка головки блока цилиндров выполнена из синтетического материала (без содержания асбеста), имеет силиконовый жгут по периметру и металлическую окантовку отверстий вокруг цилиндров. Прокладка устанавливается отметкой «ТОР» в сторону головки блока цилиндров.

На двигателях применяются механические толкатели цилиндрической формы, перемещающиеся в отверстиях головки блока цилиндров. На верхней части толкателей имеется выемка для установки регулировочной шайбы. Наружный диаметр толкателей 29,960—29,975 мм. Диаметр отверстий в головке блока цилиндров 30,000—30,021 мм. Зазор между толкателем и стенкой отверстия в головке блока цилиндров 0,025—0,061 мм.

В каждой камере сгорания установлено четыре стальных клапана (два впускных и два выпускных), приводимых распределительными валами через толкатели. Размерные характеристики клапанов двигателей GA представлены в табл. 2.6.

Таблица 4. Размерные характеристики клапанов

На направляющие втулки клапанов напрессованы маслоотражательные колпачки. На каждом клапане установлена одна пружина, одинаковая для впускных и выпускных клапанов.

Распределительные валы изготовлены из чугуна, впускные валы — пятиопорные, выпускные — шестиопорные.

Высота кулачков двигателей распределительных валов составляет:

39,38—39,57 мм для вала впускных клапанов: 39,88—40,07 мм для вала выпускных клапанов;

Зазоры в механизме привода клапанов на горячем / холодном двигателе составляют, мм:

впускные клапаны 0,32—0,40/ 0,25—0,33;

выпускные клапаны 0,37—0,45/ 0,32—0,40.

На распределительных валах впускных клапанов наносится маркировка «I», выпускных клапанов — «Е»

Фазы газораспределения указаны в табл. 5 без учета зазора между кулачками распределительных валов и толкателями.
