Организация работы и обслуживание козловых кранов

Рассмотрим конструктивные особенности козлового крана. Он состоит из опор, пролетного строения, электротали с механизмом передвижения, ходовых тележек, электрооборудования, кнопочного пульта либо кабины управления.

Грузовых тележек может быть одна или две, для запасовки канатов используется система остаточных колебаний и гашения раскачивания, в качестве грузозахватов применяют крюки, травер

сы, грейферы и магнитные захваты, а ходовая часть козлового крана регулируется установкой ходовых катков. Управление краном происходит, основываясь на частотных преобразователях и системе менеджмента, включающей PLC, контроль функций и диагностику. В козловых кранах имеется оптимально оборудованная и эргономичная кабина, закрытое машинное отделение и электроаппаратное помещение.

Основные рабочие органы

1. Ферма крана

2. Опоры

3. Ходовые тележки

4. Грузовая тележка

5. Грузоподъемный механизм

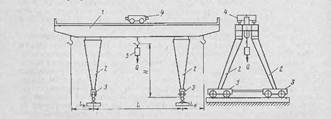

Схема машины и принцип работы

Козловый кран представляет собой решетчатую ферму, опирающуюся по краям на две опоры. Опоры имеют колеса, поэтому кран может передвигаться по подкрановым рельсовым путям. На рельсах фермы установлена грузовая тележка, несущая механизм подъема груза с крюком. Тележка передвигается по рельсам фермы в пределах пролета. В результате движения крана по подкрановым рельсам и грузовой тележки по рельсам фермы кран может поднимать и опускать груз в пределах зоны, ограниченной опорами и расстоянием его перемещения. Груз поднимается и опускается на сдвоенном полиспасте, а грузовая тележка перемещается канатом. Козловые краны грузоподъемностью до 5 тс часто вместо грузовой тележки имеют тельфер, подвешенный к монорельсу, укрепленному на нижней части фермы (моста). Механизм передвижения козлового крана по устройству и принципу работы аналогичен механизмам башенных кранов.

Конструкции узла с приведением поясняющей схемы

Кинематическая схема грузовой тележки

Грузовая тележка состоит из:

1) Двигатель;

2,3,6) Муфты;

4) Тормоз;

5) Редуктор;

7) Барабан;

8) Дополнительный кабельный барабан;

9) Полистпаст;

10) Крюк.

Виды работ, выполняемые при техническом обслуживании и ремонте машин

Все виды ТО и Р козловых кранов выполняют по месту их установки, т.е. на открытых площадках производственных баз. В состав ЕТО входит: наружный осмотр металлоконструкции крана, грузовой тележки, механизма подъема груза, токоподводящих и токоприемных устройств; уборка кабины; проверка состояния канатов и грузовых приспособлений; осмотр электродвигателей, электропроводки, заземлений; осмотр и проверка крепежа наиболее ответственных узлов и агрегатов крана…

ТО-1 проводится через 100 мото. час и включает в себя следующие работы:

· Все операции входящие в ЕТО.

· Продувка сжатым воздухом, проверка состояния щеткодержателей и замена щеток, осмотр и подтяжка подшипниковых крышек электродвигателей.

· Проверка контроллеров, контакторов и магнитных пускателей, а также изоляции электропроводки и токосъемников; зачистка и замер нажатия контактов; проверка легкости перемещения подвижных частей.

· Очистка от грязи и проверка пускорегулирующей аппаратуры.

· Проверка соединения муфт, отсутствия нагрева и шума при работе редукторов, и состояние их креплений.

· Проверка состояния грузового крюка, блоков и т.д.

ТО-2 проводится через 600 мото. час наработки, при этом выполняются все работы предусмотренные ТО-1.

· Проверка состояния эластичных, зубчатых и кулачковых муфт, их пальцев и втулок, червячных и зубчатых передач, подшипников, болтовых и шпоночных соединений.

· Замена накладок тормозов, а также набивка сальников.

· Проверка креплений щеткодержателей и траверс, с устранением при необходимости перекосов.

ТО-3 проводится через 2500–3000 ч., при этом выполняются работы предусмотренные в ТО-2

· Ревизия подшипников и уплотнений, пружин и прижимных роликов.

· Состояние тормозных муфт.

· Стоек портала, регулировочных винтов, ограничителей грузоподъемности, выключателя рессор.

Технология выполнения работ

Производство погрузочно-разгрузочных работ, работ по сборке и укрупнению конструкций и складированию грузов включает следующие операции:

– перемещение крана и установка его в рабочее положение;

– подбор съемных грузозахватных приспособлений;

– осмотр и строповка груза;

– подача сигналов машинисту крана;

– погрузка-выгрузка груза с подъемом или опусканием его;

– подача груза к месту укрупнения элементов с фиксацией его в необходимом положении;

– укладка подкладок и прокладок под конструкции или детали;

– расстроповка груза;

– возвращение крана к месту зацепки груза;

– замена строп (в случае необходимости).

Организация безопасности движения поездов

Работы на пути и сооружениях должны выполняться под руководством должностных лиц, прошедших испытание в знании нормативных актов, указанных в п. 1.2 настоящей Инструкции.

Руководители работ обеспечивают постоянный контроль за соблюдением правил производства работ и несут ответственность за безопасность движения поездов.

Если должностное лицо руководит работой впервые, то на месте производства работ обязательно присутствие более опытного работника пути, отвечающего за безопасность движения поездов.

Действия обслуживающего персонала в аварийных ситуациях

· При возникновении пожара необходимо заглушить двигатель.

· При тушении пожара нужно применять только углекислотные огнетушители.

· Пуск в работу крана после ликвидации пожара может быть произведен лишь после очистки, просушки и проверки всего оборудования и электропроводки.

· В аварийном случае, когда выходит из строя ограничитель нагрузки крана и прекращаются движения механизмов, необходимо включить аварийный блокиратор ОНК и немедленно проделать следующие рабочие движения:

a. Включить лебедку на опускание груза;

b. Отцепить груз;

c. Втянуть стрелу;

d. Установить втянутую стрелу на стойку.

· При выходе из строя системы гидропривода необходимо использовать аварийный силовой агрегат, с помощью которого после его запуска и подачи давления в гидросистему размыкается тормоз лебедки, опускается стрела и разворачивается поворотная платформа для установки крана транспортное положение.

Меры безопасности при работе (эксплуатации) машины

При производстве работ крановщик должен руководствоваться следующими правилами:

1) включать механизмы крана можно только по сигналу стропальщика. Если стропальщик подает сигнал, действуя вопреки производственной инструкции для стропальщиков, то крановщик этот сигнал выполнять не должен. За повреждения, причиненные действием крана вследствие выполнения неправильно поданного сигнала, несут ответственность как крановщик, так и стропальщик, подавший неправильный сигнал. Обмен сигналами между стропальщиком и крановщиком должен производиться по установленному на предприятии (в организации) порядку. Сигнал «Стоп» крановщик обязан выполнять независимо от того, кто его подает;
