Кривошипно-шатунный механизм двигателя ВАЗ 21081

В запасные части поставляются поршни номинального размера только трех классов: А, С и Е. Этого достаточно для подбора поршня к любому цилиндру при ремонте двигателя, так как поршни и цилиндры разбиты на классы с некоторым перекрытием. Например, к цилиндрам классов В и D может подойти поршень класса С. На двигателе все поршни должны быть одной группы по массе, чтобы уменьшить вибрации из-за неодинаковых масс возвратно-поступательно движущихся деталей. Главное при подборе поршня обеспечить необходимый монтажный зазор между поршнем и цилиндром 0,025-0,045 мм. Кроме поршней номинального размера в запасные части поставляются и ремонтные поршни с увеличенным на 0, 4 и 0, 8 мм наружным диаметром. На днищах ремонтных поршней ставится маркировка в виде квадрата или треугольника. Треугольник соответствует увеличению наружного диаметра на 0, 4 мм. а квадрат на 0, 8 мм. Поршневой палец 10 стальной, трубчатого сечения, запрессован в верхнюю головку шатуна и свободно вращается в бобышках поршня. По наружному диаметру пальцы сортируются на три категории через 0,004 мм соответственно категориям поршней. Торцы пальцев окрашиваются в соответствующий цвет: синий первая категория, зеленый вторая и красный третья. Поршневые кольца обеспечивают необходимое уплотнение цилиндра и отводят тепло от поршня к его стенкам. Кольца прижимаются к стенкам цилиндра под действием собственной упругости и давления газов. На поршне устанавливаются три чугунных кольца два компрессионных 7, 8 (уплотняюших) и одно (нижнее) маслосъемное 6, которое препятствует попаданию масла в камеру сгораний. Верхнее компрессионное кольцо 8 работает в условиях высокой температуры, агрессивного воздействия продуктов сгораний и недостаточной смазки, поэтому для повышения износоустойчивости наружная поверхность хромирована и для улучшения прирабатываемости имеет бочкообразную форму образующей. Нижнее компрессионное кольцо 7 имеет снизу проточку для собирания масла при ходе поршня вниз, выполняя при этом дополнительную функцию маслосбрасывающего кольца. Поверхность кольца для повышения износоустойчивости и уменьшения трения о стенки цилиндра фосфатируется. Маслосъемное кольцо имеет хромированные рабочие кромки и проточку на наружной поверхности, в которую собирается масло, снимаемое со стенок цилиндра. Внутри кольца устанавливается стальная витай пружина, которая разжимает кольцо изнутри и прижимает его к стенкам цилиндра. Кольца ремонтных размеров изготавливаются (так же, как и поршни) с увеличенным на 0, 4 и 0, 8 мм наружным диаметром. Шатун является стальным, обрабатывается вместе с крышкой, и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться с одной стороны. Коленчатый вал 25 отливается из высокопрочного специального чугуна и состоит из шатунных и коренных шлифованных шеек. Для уменьшения деформаций при работе двигателя вал сделан пятиопорным и с большим перекрытием коренных и шатунных шеек. В теле вала просверлены каналы 14 для подачи масла от коренных шеек к шатунным. На заднем конце коленвала установлен маховик 24, отлитый из чугуна. На маховик напрессован стальной зубчатый обод. Технологические выводы каналов закрыты колпачковыми заглушками 26. Для уменьшения вибраций двигателя вал снабжен противовесами, отлитыми заодно целое с валом. Они уравновешивают центробежные силы шатунной шейки, шатуна и поршня, которые возникают при работе двигателя. Кроме того, для уменьшения вибраций коленчатый вал еще динамически балансируют, высверливая металл в противовесах.

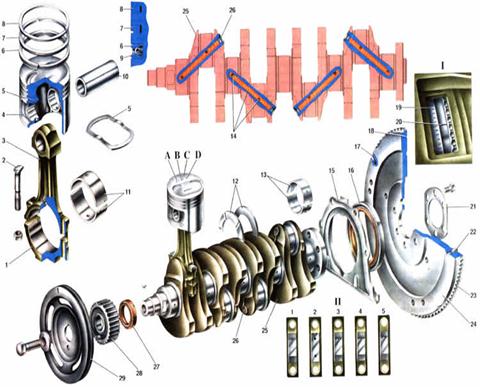

1. Крышка шатуна; 2. Болт крепления крышки шатуна, 3. Шатун: 4. Поршень; 5. Терморегулирующая пластина поршня; 6. Маслосъемное кольцо; 7. Нижнее компрессионное кольцо; 8. Верхнее компрессионное кольцо; 9. Разжимная пружина: 10. Поршневой палец; 11. Вкладыш шатунного подшипника; 12. Упорные полукольца среднего коренного подшипника; 13. Вкладыши коренного подшипника; 14. Каналы для подачи масла от коренного подшипника к шатунному: 15. Держатель заднего сальника коленчатого вала: 16. Задний сальник коленчатого вала: 17. Штифт для датчика ВМТ: 18. Метка (лунка) ВМТ поршней 1-го и 4-го цилиндра; 19. Шкала в люке картера сцепления: 20. Метка ВМТ поршней l-гo и 4-го цилиндров на ободе маховика; 21. Шайба болтов крепления маховика: 22. Установочный штифт сцепления: 23. Зубчатый обод маховика: 24. Маховик; 25. Коленчатый вал; 26. Заглушка масляных каналов коленчатого вала; 27. Передний сальник коленчатого вала (запрессован в крышку масляною насоса); 28. Зубчатый шкив привода распределительного вала; 29. Шкив привода генератора: 30. А.Маркировка категории поршня по отверстию для поршневою пальца: 31. В.Маркировка класса поршня по наружному диаметру; 32. С. Маркировка ремонтною размера поршня, 33. D.Установочная метка; 34. I.Метки для установки момента зажигания; 35. II.Маркировка крышек коренных подшипников коленчатого вала (счет опор ведется от передней части двигателя).

Двигатель ВАЗ 21081

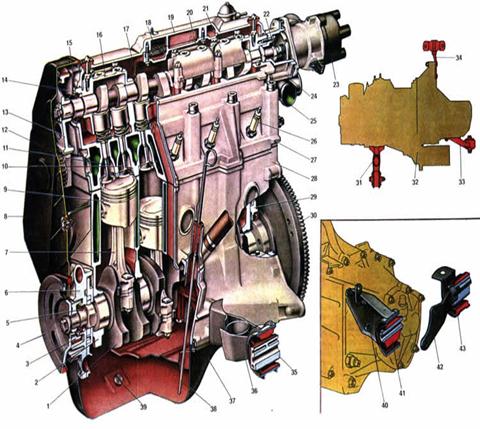

1. Коленчатый вал; 2. Крышка первою коренного подшипника; 3. Шкив привода распределительного вала; 4. Шкив привода генератора; 5. Передний сальник коленчатого вала; 6. Масляный насос; 7. Шатун; 8. Передняя защитная крышка зубчатого ремня; 9. Поршень; 10. Впускной клапан; 11. Выпускной клапан; 12. Ремень привода распределительного вала; 13. Шкив распределительного вала; 14. Задняя защитная крышка зубчатого ремня; 15. Сальник распределительного вала; 16. Передний корпус подшипников распределительного вала: 17. Распределительный вал; 18. Сетка маслоотделителя системы вентиляции картера; 19. Крышка головки цилиндров; 20. Крышка маслоотделителя; 21. Задний корпус подшипников распределительного вала; 22. Эксцентрик привода топливного насоса; 23. Датчик-распределитель зажигания; 24. Корпус вспомогательных агрегатов; 25. Отводящий патрубок рубашки охлаждения; 26. Свеча зажигания; 27. Головка цилиндров; 28. Блок цилиндров; 29. Держатель с задним сальником коленчатого вала: 30. Маховик: 31. Кронштейн с опорой передней подвески двигателя; 32. Силовой агрегат (двигатель с коробкой передач и сцеплением); 33. Кронштейн с опорой левой подвески двигателя; 34. Кронштейн с опорой задней подвески двигателя; 35. Опора передней подвески двигателя; 36. Кронштейн передней подвески двигателя; 37. Масляный картер; 38. Указатель уровня масла; 39. Пробка отверстия для слива масла из картера; 40. Кронштейн левой подвески двигателя; 41. Опора левой подвески двигателя; 42. Кронштейн задней подвески двигателя; 43. Опора задней подвески двигателя.
