Виды дорожных ограждений

При этом классификацией ограждений считается система соподчиненных понятий в области дорожных ограждений, используемая для установления связей между этими понятиями[1].

Основным классификационным признаком, позволяющим относить дорожные ограждения к тому или иному классу (подклассу), является назначение ограждений.

Кроме того, используют признаки:

· расположение ограждения (определя

ет группы и подгруппы);

· принцип работы ограждения (определяет тип конструкции дорожного ограждения);

· разновидности по конструктивному исполнению (определяют виды конструкций) [1].

По назначению дорожные ограждения подразделяют на два класса – удерживающие (для автомобилей и пешеходов) и ограничивающие (для пешеходов и животных) [1].

Дорожные удерживающие ограждения для автомобилей подразделяют на два подкласса по назначению – боковые и фронтальные.

Боковые ограждения удерживают автомобиль и корректируют его траекторию движения при боковом ударе под острым углом к оси ограждения.

Фронтальные ограждения удерживают автомобиль и гасят энергию движения автомобиля при ударе как сбоку, так и в торец ограждения под углом, близким к 90°[1].

По условиям расположения дорожные ограждения подразделяют на группы (подгруппы). Боковые удерживающие ограждения для автомобилей подразделяют на две группы по условиям их расположения - дорожные и мостовые, каждая из которых состоит из подгрупп:

· одностороннее ограждение, удерживающее автомобиль, удар которого об ограждение может быть с одной стороны, устанавливают по боковым сторонам дороги или разделительной полосы;

· двустороннее ограждение, удерживающее автомобиль, удар которого об ограждение может быть с двух сторон, устанавливают по оси разделительной полосы[3].

Фронтальные удерживающие ограждения для автомобилей также подразделяют на две группы по условиям их расположения - дорожные и мостовые, каждая из которых состоит из подгрупп:

· одностороннее ограждение, удерживающее автомобили, двигающиеся перед ударом по полосам одного направления движения, устанавливают при разделении потока автомобилей;

· двусторонние ограждения, удерживающие автомобили, двигающиеся перед ударом по полосам различного направления движения, устанавливают в начале и конце разделительной полосы.

Дорожные удерживающие ограждения для пешеходов подразделяют на две группы по условиям их расположения:

· дорожные, устанавливаемые на краю обочины;

· мостовые, устанавливаемые на краю тротуаров мостовых сооружений.

Ограждения для пешеходов должны удерживать пешехода от падения в ограждаемую зону[4].

Дорожные ограничивающие ограждения для пешеходов подразделяют по условиям их расположения на четыре группы:

· группа 1 – располагаемые вдоль тротуаров и боковой разделительной полосы;

· группа 2 – располагаемые у надземных или подземных переходов;

· группа 3 – располагаемые на газонах и других площадках, которые необходимо защитить от повреждений пешеходами;

· группа 4 – располагаемые у опор путепроводов, опор информационно-указательных знаков, а также у опор линий электропередач с целью исключения попадания человека в опасную зону.

Дорожные ограничивающие ограждения для животных подразделяют по условиям их расположения на две группы:

· группа 1 – ограждения, располагаемые по границе полосы отвода вдоль дороги;

· группа 2 – ограждения, располагаемые перед проходами и в специальных проходах для животных под дорогами (скотопрогонах) [3].

По принципу работы дорожные удерживающие ограждения подразделяют на типы:

· для боковых ограждений для автомобилей:

§ барьерные (энергия удара гасится за счет упругопластической деформации материала элементов - стоек балок, консолей и др.),

§ бордюрные (энергия удара гасится за счет сопротивления колес и подвески автомобиля, обеспечивающего коррекцию траектории движения),

§ парапетные (энергия удара гасится за счет подъема колес, уменьшающего опрокидывающий момент, и трения частей автомобиля об ограждение),

§ тросовые (энергия удара гасится за счет натяжения и прогиба тросов),

§ комбинированные конструкции, принцип гашения энергии которыми является комбинацией принципов, упомянутых выше,

· иные типы конструкций с иными принципами гашения энергии;

· фронтальные ограждения для автомобилей:

§ телескопические (энергия удара гасится, в основном, за счет трения при вхождении одних элементов конструкций в другие),

§ упругопластические (энергия удара гасится, в основном, за счет упругих, эластических и упругопластических деформаций материала),

§ наливные (энергия удара гасится за счет сопротивления емкостей с водой или другим жидким либо вязким веществом),

§ комбинированные конструкции, являющиеся комбинацией типов, упомянутых выше,

§ иные типы конструкции;

· удерживающие ограждения для пешеходов:

§ парапетные перила (недеформируемые конструкции),

§ барьерные перила (внешнее расчетное воздействие вызывает упругие деформации элементов конструкции - стоек, поручня, заполнения и др.),

§ стоечные перила (внешнее расчетное воздействие вызывает, в основном, упругие деформации стоек),

§ комбинированные конструкции,

§ иные типы конструкций[1].

По принципу работы дорожные ограничивающие ограждения подразделяют на типы:

· ограничивающие ограждения для пешеходов:

§ направляющие, указывающие направление движения пешеходов,

§ защитные, защищающие территорию от повреждения пешеходами,

§ предупреждающие пешеходов об опасности;

· ограничивающие ограждения для животных:

§ отпугивающего действия (световые, звуковые),

§ являющиеся препятствием и представляющие механический способ защиты от животных (стенки, заборы и другие преграды) [1].

Классификация дорожных удерживающих ограждений по конструктивному исполнению (виду конструкций) может быть приведена в иных документах, либо в нормативных документах, разработанных для конкретного изделия, типа или группы изделий.

Ограничивающие конструкции чаще всего выполняют в виде щитов, сеток, барьеров и т.д[1].

Таким образом, изучив классификацию дорожных ограждений, составим классификационную схему дорожных ограждений (рис. 2).

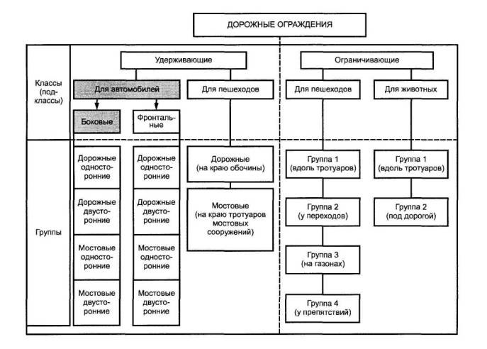

Рис. 2. Классификационная схема дорожных ограждений

Раздел 2. Нормативные документы, регламентирующие качество дорожных ограждений

Среди нормативных документов, регламентирующих качество дорожных ограждений, следует выделить СНиП 2.05.02-85. Рассмотрим более подробно некоторые положения данного документа.

Итак, согласно СНиП 2.05.02-85, как рассматривалось ранее, дорожные ограждения по условиям применения разделяются на две группы. К ограждениям первой группы относятся барьерные конструкции (высотой не менее 0,75 м) и парапеты (высотой не менее 0,6 м), и предназначенные для предотвращения вынужденных съездов транспортных средств на опасных участках дороги, с мостов, путепроводов, а также столкновений со встречными транспортными средствами и наездов на массивные препятствия и сооружения.
