Механизация перегрузочных работ на контейнерных пунктах

где - суточный грузопоток по прибытию (отправлению) i-го типа контейнеров;

- полезная нагрузка i-го типа.

Отделениями грузовой дороги часто используются понятие «вагоно-поток», его суточн

ая величина определяется:

,

где m - число типов вагонов используемых для транспортировки контейнеров i-го типа, размещаемых на платформе.

Доставка грузов в контейнерах осуществляется не только по железной дороге, но п в смешанном сообщении, с участием водного, автомобильного и воздушного транспорта. Однако, для примера приводятся расчеты с использованием железнодорожного транспорта, т.к. он перевозит более 60 % контейнерных грузов.

Среднетоннажные контейнеры перевозятся на платформах и в универсальных полувагонах на всех видах грузовых поездов. На платформах размещается шесть пятитонных или двенадцать трехтонных контейнеров, в полувагонах, соответственно 5 и 11 контейнеров.

Крупнотоннажные контейнеры перевозятся на универсальных платформах, длиннобазовых платформах - контейнеровозах в ускоренных контейнерных поездах, В составе таких поездов от 25 до 30 универсальных платформ, длиной 13,4 м или 20-22 длинно базовых длиной 18,3 м.

Специальные поезда рекомендуется использовать при больших контей-неропотоках.

Необходимое количество контейнеров для обеспечения заданного грузооборота составляет:

где =0,1 … 0,2 – коэффициент, учитывающий количество контейнеров в ремонте (в резерве, в распоряжении водного транспорта).

- время оборота контейнеров (зависит от дальности перевозки).

Необходимое количество контейнеров для обеспечения заданного грузо-оборота составляет:

где =0,1 … 0,2 – коэффициент, учитывающий количество контейнеров в ремонте (в резерве, в распоряжении водного транспорта).

- время оборота контейнеров (зависит от дальности перевозки).

2. Краткая характеристика контейнерных пунктов

Пункты переработки контейнеров (ППК) являются разновидностью высоко-механизированных складов. При большом объеме: работ (и крупных портах, железнодорожных узлах), их называют контейнерными терминалами. На ППК может быть одна или несколько контейнерных площадок, и специализируют, предназначая каждую для переработки контейнеров, следующих в нескольких направлениях.

Контейнерный пункт делится на секторы, состоящие из элементарных площадок. Элементарная площадка — это два ряда контейнеро мест имеющая порядковый номер. Секторы объединяют в участки по отправлению, прибытию, (для маршрута и др). Контейнеры устанавливают таким образом, чтобы невозможно было открыть их двери, рис.1.

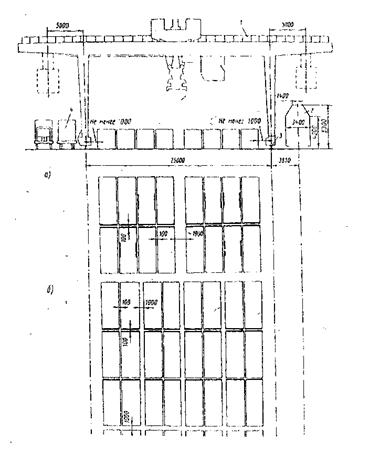

Рисунок 1. схема размещения крупнотоннажных контейнеров на площадке и комплексной механизации с одним железнодорожным путем: а- при поступлении контейнеров с боковыми дверями; б- у контейнеров нет боковых дверей, 1- козловой кран; 2 – железнодорожный путь, 3 – подкрановый путь, 4 – автомобиль.

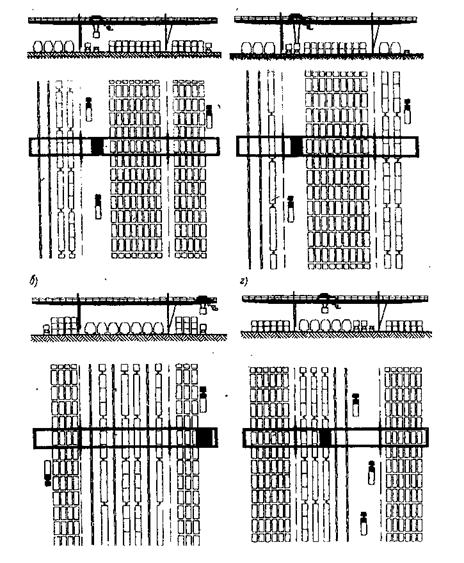

Рисунок 2. схема размещения контейнеров на ППК с расположением в пролете крана: а и б – автопоездов; в – железнодорожных путей; г – железнодорожных путей и автопоездов.

В комплексе технологических средств ППК, осуществляющих перегрузку, хранение контейнеров, их текущий ремонт, входят кроме автопоезда, железнодорожные пути, грузоподъемные машины, стоянки для полуприцепов, служебные помещения. ППК могут быть сквозного и тупикового типов. В первом случае перегрузочные пути располагаются последовательно или параллельно с основными путями, во втором, как правило, параллельно.

По назначению ППК делятся на грузовые, грузосортировочные и специали-зированные. На первых перегружают местные, на вторых местные и тран- зитные, на третьих сортируют транзитные контейнеры.

В зависимости от грузопотока контейнерные пункты подразделяются на четыре разряда:

1 разряд: суточной перегрузкой до 10 вагонов - грузовые ППК, до 15 вагонов грузосортировочные:

2 разряд: соответственно, от 10 до 30 и от 15 до 45 вагонов;

3 разряд: соответственно, от 30 до 50 и от 45 до 75 вагонов;

4 разряд: соответственно, 50 и более 75 вагонов.

На специализированных ППК контейнеры размещаются как в пролете козловых кранов,, так и под консолями.

Варианты размещения контейнеров представлены на рис.2.

Между соседними контейнерами по длине должен быть зазор не менее 0,1, а по ширине площадки 0,15 - 0,16 м. Через каждые 12,2 м устраивают поперечный проход шириной 1,0 м., а через каждые 100 м противопожарные разрывы, равные 4 м.

Наружные радиусы закруглений автопоездов - 16,0 м. Для безопасности проезда их прокладывают без пересечения с железнодорожными и подкрановыми путями.

Рисунок 3. варианты размещения ППК: а – с одной площадкой, б – со сдвоенной площадкой. 1 – стационарные пути, 2 – погрузо- разгрузочные, 3 – подкрановые, 4 – ППК, 5 – автопоезд, 6 – выставочный путь, 7 – соединительный путь, 8 – контора.

Схема ППК должна обеспечивать подачу полувагонов с минимальным объемом маневровой работы. Перегрузочные пути контейнерных пунктов примыкают к грузовой или к сортировочной станциям. Железнодорожные пути располагают, как правило, на одну сторону ППК, в отдельных случаях (на сортировочных пунктах), допускается их установка по обе стороны, рис.3.

Покрытие ППК должно быть выполнено из асфальтно - или цементобетона с уклоном не менее 2% и не более 6%. Эти требования обеспечивают установку контейнеров практически горизонтально, уровень углов фитингов по вертикали не должен превышать ± 20мм. Это необходимо для надежной работы грузозахватных устройств (спредеров, автостропов). Поперечный уклон 2% обеспечивает отвод дождевых и талых вод в боковые дренажные канавы.

Типовые варианты грузовых и грузосортировочных ИНК с размещением контейнеров, обслуживаемых козловыми (консольными и бесконсольными), мостовыми, стреловыми кранами и автопогрузчиками представлены на рис 4.

Требования к устройству такого типа контейнерных пунктов аналогичны требованиям к специализированным ППК. Особенности заключаются в следующем. Минимальное расстояние от оси железнодорожного пути до габарита установки контейнеров составляет 2,45 м. Расстояние от оси подкранового рельса - 4,0м. Должны быть предусмотрены заезды для автомобилей через каждые 19,0 м, при работе с мостовыми кранами и 44 м - при работе с кранами на железнодорожном ходу. Ширина заездов и разрывов 4-5м.
