Механизация перегрузочных работ на контейнерных пунктах

Площадки складирования контейнеров должны быть размечены контрастной краской для установки контейнеров. На площадке контейнеры могут устанавливаться в два яруса по высоте. При установке во второй ярус должны учитываться условия удобства обозрения контейнеров и исключения случаев их перестановки до того, как будет отправлен верхний.

Для перегрузки крупнотоннажных контейнеров со среднесуточны

м грузопотоком менее 10 платформ и транспортирования первых на расстояния 2 … 3 км обычно в пределах пopтa, крупного железнодорожного узла) используют1 автопогрузчики - контейнеровозы типа 7801. Их грузоподъемность 20 т, наибольшая скорость передвижения 25 км/час, скорость подъема груза 8 м /мин.

Для перегрузки среднетоннажных контейнеров можно также применять обычные погрузчики грузоподъемностью 3 .10 т. (с продольным расположением грузоподъёмника), стреловые краны на пневматическом и железнодорожном ходу. Пневмоколесные краны базируются на шасси с применением типовых узлов автомобилей или имеют специальную конструкцию. Ходовая часть крана обеспечивает достаточную устойчивость при работе без выносных опор. Грузоподъемность достигает 20 т с выносными опорами до 35,0 т. (КС-5363), что позволяет перегружать и крупнотоннажные контейнеры.

Железнодорожные краны имеют колею 1524 мм и также могут быть оборудованы выносными опорами. Их целесообразно использовать при грузовых операциях, не только со среднетоннажными контейнерами, т.к. грузоподъемность на опорах достигает 20 .30 т (ДЭК-20, СК-30). Для железнодорожных кранов требуется устройство путей, располагаемых параллельно основным. Зону действия кранов увеличивают, выполняя поворотную часть катучей и соблюдая вписывания без разборки в железнодорожный габарит. Скорости подъема уменьшаются с увеличением грузоподъемности и составляют 5 .20 м/мин.

4.Расчет вместимости, площади и размеров контейнерных пунктов

Вместимость и размеры контейнерных пунктов зависят, в основном, от объема суточного контейнеропотока, установленных сроков хранения, коэффициента неравномерности грузопотоков и др. Они должны соответствовать типоразмерам контейнеров и средствам механизации. Вместимость должна быть лопаточной для установки контейнеров при "сгущении " перегрузки до 1,3 . 1,5 суточного грузопотока, с учетом того, что в промежуточном хранении нуждается не более 80% контейнеров местного и 40% транзитного потоков. Прямая перегрузка должна составлять около 20% грузооборота. Расчетный срок хранения принят по прибытии 1,5суг, по отправлению 1сут. Для транзитных контейнеров срок хранения не устанавливается.

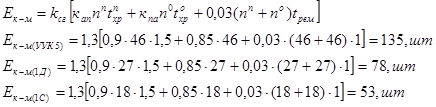

Вместимость ППК (контейнеро — мест) рассчитывается для каждого типа контейнеров.

где - 1,3 - 2,0 - коэффициент сгущения подачи вагонов под погрузку (сортировку). При N<10 вагонов, = 2,0, при N>10, = 1,3; (с учетом неравномерности работы);

k= 0,9 - учитывает уменьшение вместимости ППК при прямой перегрузке из автомобилей на платформы;

= 0,85 - учитывает уменьшение вместимости ППК при прямой прегрузке из платформ на автомобили;

- соответственно, число прибывающих и отправляемых контейнеров;

- расчетный срок хранения (см. выше);

0,03 - поправочный коэффициент, учитывающий дополнительную вместимость для неисправных контейнеров;

tрем - расчетный срок нахождения неисправных контейнеров в ремонте, tрем сут.

Пример.

После подстановки в формулу (11) значений всех величин, получим для 3-х тонных контейнеров при среднесуточной перегрузке: до 10 вагонов: Ек-м= 4,2; более 10 вагонов; Ек-м = 3,15.

Таким образом, вместимость ППК в зависимости от объема среднесуточной перегрузки будет следующей, табл. 7.

Таблица 7.

Среднесуточная погрузка и отгрузка контейнеров:

где - годовой грузопоток прибытия (отправления),

=1,2 - 1,5 коэффициент неравномерности прибытия (отправления);

Gгр - номинальная грузоподъемность контейнера;

Среднесуточная потребность в платформах для отправления контейнеров:

где - число контейнеров, размещаемых на платформе.

Для крупнотоннажных контейнеров в РФ организовано более 300 ППК. Их вместимость определяется с учетом размещения контейнеров в 3 яруса.

Штабелирование в 3 и более ярусов (допустимое число ярусов - 6) целесообразно только в период пикового контейнеропотока.

Вместимость специализированного ППK:

где кн = 1,3 - 1,4 коэффициент неравномерности прибытия и от-правления контейнеров на железнодорожном транспорте;

крез=1,25 - учитывает резерв контейнеромест, необходимый для специализированных площадок.

Расчет требуемой площади контейнерного пункта выполняется методами удельных нагрузок и элементарных площадок.

Метод удельных нагрузок используют при предварительном (ориентировочном) расчете общей площади складов:

где Кпр= 1,6 - 1,8 -коэффициент, учитывающий дополнительную площадь на проезды и проходы;
