Анализ прочности дорожной одежды

Введение

Решением правительства Российской Федерации от 10 января 1993 года создана федеральная целевая программа “Повышения безопасности дорожного движения в России”. Разработка этой программы связана с устойчивой тенденцией роста числа дорожно-транспортных происшествий в Российской Федерации.

Для обеспечения реализации этой Программы необходимо проведение исследований в облас

ти производства следственного осмотра и экспертизы дорожно-транспортных происшествий с учетом влияния геометрических и прочностных показателей дорог на аварийность. Такая постановка вопроса соответствует прямому подходу изучения причинно-следственной связи возникновения дорожно-транспортных происшествий.

На дорогах и городских улицах в Российской Федерации ежегодно гибнет от 30 тыс. чел. Более того, что несчастных случаев возрастает тревожными темпами: за пятилетний период с 1986 года по 1991 год число несчастных случаев увеличилось на 43%, смертных случаев – на 82%, травм – на 43%, причем увеличение интенсивности движения за эти же годы составило по дорогам Российской Федерации только 9%. Немаловажным является и тот факт,что на областных и местных дорогах число и тяжесть дорожно-транспортных происшествий столь же высоки, что и на дорогах федерального значения, несмотря на гораздо более низкую интенсивность движения по ним. Согласно статистики Федерального Дорожного Департамента от 15%до 20%дорожных происшествий ежегодно вызвано плохим состоянием дорог, наличием на дорогах участков с ограниченной видимостью, с малым радиусом кривых в плане и продольном профиле, с зауженной шириной покрытия, недопустимыми неровностями на покрытии, с отсутствием дорожной разметки и знаков, ограничивающих скорость, запрещающих обгон и т.д.

Высокий процент дорожно-транспортных происшествий, вызванный плохим состоянием дорог, предъявляет к экспертизе транспортных происшествий и следствию особые требования по выявлению степени влияния некачественного проектирования, строительства и эксплуатации дорог на возникновение той или иной аварии. Экспертиза дорожно-транспортных происшествий призвана установить все причины и условия, способствовавшие транспортному происшествию, включая и причины, вызванные некачественной геометрией участка дороги, что полностью соответствует статье68 Уголовно-процессуального кодекса Российской Федерации. К сожалению, в процессе дознания и предварительного следствия не всегда глубоко и всесторонне исследуются все обстоятельства случившегося дорожно-транспортного происшествия, включая и плохое состояние дорог, что негативно сказывается на разработке мер по предупреждению дорожно-транспортных происшествий.

Раздел 1: Анализ состояния прочности дорожной одежды не жесткого типа

Цель: 1.Научиться прогнозировать темпы разрушения дорожной одежды.

2. Уметь определять фактический срок службы дорожной одежды.

1.1 Формирование исходных данных.

1. Фактические модули упругости дорожной одежды:

2. Продолжительность прогнозирования: t=2

3. Влажность активного слоя грунта земляного полотна: W=0.9W

4. Требуемый модуль упругости: Eтр=220 МПа

5. Тип дорожной одежды: капитальный тип с усовершенствованным покрытием.

Ход работы

1. В результате детального обследования прочности дорожной одежды не жесткого типа получены значения фактических модулей упругостей Еi. Фактические модули упругости установлены по значениям упругого прогиба:

где Р-давление колеса расчетного автомобиля группы А, (МПа);

D-диаметр круга равновеликого следу колеса, (см);

µ-коэффициент Пуасона, (µ=0,3);

li-величина упругого прогиба.

2. Находим среднее значение эквивалентного модуля упругости на выделенном участке дорожной одежды:

где n-общее количество,(n=20).

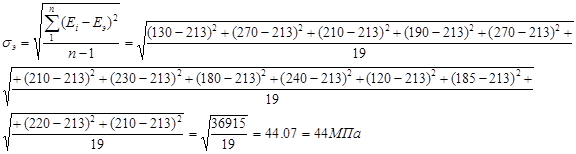

3. Установим среднее квадратическое отклонение эквивалентного модуля упругости:

4. Коэффициент вариации эквивалентного модуля упругости установим по формуле:

5. Сравниваем полученные расчеты Еэ с Етр.

6. В соответствии с продолжительностью прогнозирования требуемого модуля упругости определяем Сvтр: Сvтр=0,14

7. Определяем расчетное значение коэффициента γ:

γ-коэффициент учитывающий снижения однородности эквивалентного модуля упругости во времени.

Значение γ устанавливается в зависимости от W и Cvтр: γ=0,034

8. Определяем среднее квадратическое отклонение требуемого модуля упругости:

9. Устанавливаем минимальный модуль упругости дорожной одежды:

10. Определяем среднее квадратическое отклонение параметра Еm:

11.Риск разрушения дорожной одежды устанавливаем по формуле:
