Анализ прочности дорожной одежды

φ-коэффициен сцепления, определяемый по формуле Васильева:

где γ-крэффициент определяющий долю продольного коэффициента сцепления: γ=0,8-1,00. Для расчета принимаем γ=0,8.

μх-коэффициент тяговой силы, определяемый по формуле:

>

где Vв-скорость ветра, Vв=0;

ксц-коэффициент сцепного веса, ксц=0,523;

-расчетное значение коэффициента сопротивления качению:

Для скорости V=20 км/ч: ;

i-продольный уклон, i=50‰;

к1-коэффициент обтекаемости: к1=0,3;

F-лобовая площадь сечения рассматриваемого автомобиля: F=2,2 м2;

m-масса автомобиля: m=1820 кг.;

g-ускорение свободного падения: g=9,81 м/с.;

iв-уклон виража:iв=20‰.

б). Среднее квадратическое отклонение минимального радиуса кривой в плане определяется по формуле:

где σV=среднее квадратическое отклонение скорости движения:

σφ-среднее квадратическое отклонение коэффициента сцепления:

-среднее квадратическое отклонение коэффициента тяговой силы:

где -среднее квадратическое отклонение коэффициента сопротивления-качения:

-среднее квадратическое отклонение продольного уклона:

Вывод: полный фактический риск превышает значение допустимого риска, равного .

3.1.4Определение обеспеченной скорости движения по допустимому риску.

Приведенные выше расчеты по теории риска показывают, что вероятность возникновения дорожно-транспортного происшествия (риск потери устойчивости) превышает допустимое значение. Обеспеченной скоростью называется скорость при которой вероятность возникновения дорожно-транспортного происшествия равна 0,0001.

В рамках курсовой работы обеспеченная скорость будет определяться графоаналитическим способом, который заключается в следующем: поскольку риск зависит от скорости V, и зависимость криволинейная, то для построения этой кривой необходимо еще три точки. Назначаем дополнительные три скорости движения 80, 60, 40 км/ч. Повторим расчет кривой выше для этих скоростей:

При V=80 км/ч.

При V=60 км/ч.

При V =40 км/ч.

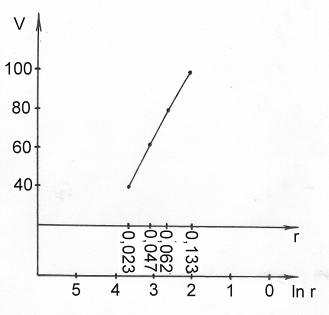

Полученные значения риска (r) при заданных скоростях (V) сведем в таблицу:

Таблица 3.1.4

3.1.5 Назначение технических средств в организации дорожного движения.

В результате расчета получилост, что на данном участке дороги невозможно подобрать обеспеченную скорость. Поэтому необжодимо закрыть движения автотранспорта на данном участке и провести реконструкцию.

3.2 Оценка опасности движения по элементам продольного профиля.

3.2.1 Формирование исходных дпнных.

1. Методами детального обследования был построен продольный профиль участка автомобильной дороги и выявлены участки вертикальных кривых (вогнутых и выпуклых). Методами математической статистики были установлены средние значения радиусов и их среднее квадратическое отклонение:
