Анализ прочности дорожной одежды

2. Категория автомобильной дороги: третяя.

3. Расчетная скорость: 100 км/ч.

4. Время реакции водителя: tр=1,7 сек.,среднее квадратичесекое отклонение времрени реакции аодителя-σt=,017 сек.

5. Коэффициент сцепления: φ20=0,8.

6. Состоние покытия: сухой чистыйасфальтоютон без шероховатой обработки.

7. Выста глаза водителя: h=1,2 м.

8.Дорожные знаки и разметка на в

ертикальныхкривых: отсутствуют.

3.2.2 Технологические нормы проектирования.

В соответствии с требоаниями СниП 2.05.02-85 таблицы 10, сравним ыактические значения радиусов с допустимыми:

Сравнение показывает, что радиусы выпуклых и вогнутых кривых менее допустимых, следовательно геометрический продольный профиль не соответствует требованиям СНиП.

3.2.3 Опрделение опасности движения в условиях ограниченной видимости поверхности автомобильной дороги.

1. Видимость поверхности автомобильной дороги зависит от радиуса выпуклой кривой. Формула по которой определяется фактическая видимость поверхности автомобильной дороги имеет вид:

2. Определяем среднее квадратическое отклонение фактической видимости о формуле:

3. Определяем необходимую видимость авьомбильной лороги из условия остаовки перед препятствием по формуле:

где кэ-коэффициент эксплутационного состояния тормозов автомобиля: кэ=1,2.

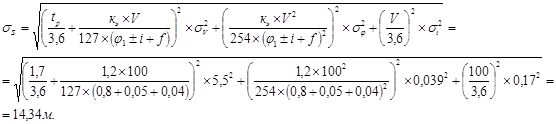

4. Определяем среднее квадратическое отклонение параметра S:

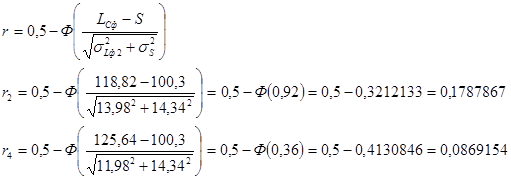

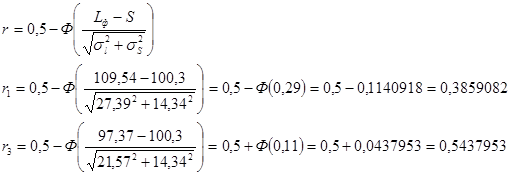

5. Определяем риск движения по выпуклой кривой:

6. Определяем риск движения по выгнутой кривой в ночное время со светом фар.

Расстояние вдимости определяем по формуле:

где α-угол раствора фар: α=2°;

hф-высота расположения фар над автомобильной дорогой: hф=0,75 м.

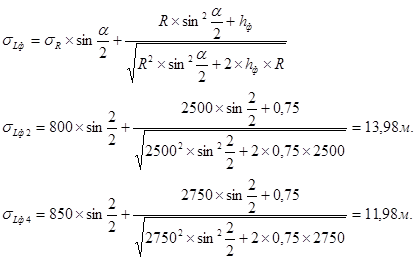

Среднее квадрктическое отклонение параметра Lсф определяем по формуле:

Вывод: по расчетам сделанным в данном пункте, оказалось, что видимость поверхности автомобильной дороги при движении по выпуклой кривой составило Lф1=109,54м. и Lф3=97,37м., что больше минимально необходимой S=100,3 м. из условия остановки. Риск при этом составил r1=0,3859082 и r3=0,5437953. Видимость автомобильной дороги в ночное время (со светом фар) при движении по выгнутой кривой составил Lсф2=118,82 м. и Lсф4= 125,64 м., что так же больше S=100,3 м. Риск при этом составил r2=0.1787867 и r4=0,0869154.

Общий вывод:

-на период обследования автомобильной дороги разрушения составляют 0,2 м2 на каждые 1000 м2 покрытия;

-фактический срок службы дорожной одежды по первому способу составил 6,9 лет;

-фактический срок службы дорожной одежды по второму способу составил 6,9 лет;

-средняя скорость транспортного потока(VN)составляет 48,3 км/ч.;

-средняя плотность транспортного потока (qN)составляет 2,48 лег.авт/час;

-пропускная способность полосы движения (P) составляет 758,09 лег.авт/час;

- видимость поверхности автомобильной дороги при движении по выпуклой кривой составило Lф1=109,54м. и Lф3=97,37м., что больше минимально необходимой S=100,3 м. из условия остановки. Риск при этом составил r1=0,3859082 и r3=0,5437953;

- видимость автомобильной дороги в ночное время (со светом фар) при движении по выгнутой кривой составил Lсф2=118,82 м. и Lсф4= 125,64 м., что так же больше S=100,3 м. Риск при этом составил r2=0.1787867 и r4=0,0869154.

Заключение

Вероятностные методы экспертизы дорожно-транспортных происшествий на основе теории риска позволили выявить влияние дорожных условий на механизм происшествия. Причем вероятность возникновения дорожно-транспортного происшествия устанавливают в зависимости от тех дорожных условий, которые по данным следственного осмотра и вида дорожно-транспорного происшествия могли способствовать развитию аварийной ситуации или спровоцировать ее.
