Тепловоз ТЭП60
Рис.1. Кривые касательной силы тяги и сопротивления движению тепловоза ТЭП6О: 1 - кривая сопротивления движению на подъеме (i=9‰ при массе состава Q=1000 т; 2 - i=9‰, Q= 800 т; 3 - i=9‰, Q=650 т; 4 - i=0‰ Q=1000 т; 5 - i=0‰, Q= 800 т; 6 - i=0%0, Q=650 т
Тяговые характеристики тепловоза ТЭП60 на различных позици
ях контроллера машиниста представлены
На рис.7. Наличие у тяговой характеристики трёх участков определяется работой тяговых электродвигателей на полном поле (ПП), первой (ОП1) и второй (ОП2) ступенях ослабления возбуждения. Максимальная касательная сила тяги ограничивается максимально допустимым током тяговых электродвигателей и тягового генератора.
Зависимость к. п. д. тепловоза от скорости движения, соответствующая тяговой характеристике (см. рис.2),
Коэффициент полезного использования мощности, равный отношению касательной мощности тепловоза к полной мощности дизеля, составляет: при длительном режиме работы - 0,737; максимальный - 0,778; гарантируемый техническими условиями - не менее

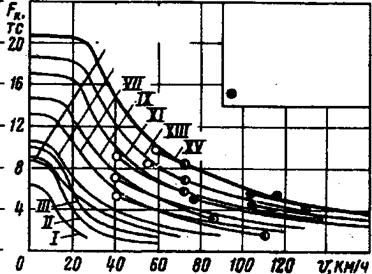

Рис.2. Тяговые характеристики тепловоза ТЭП60 при работе на различных позициях контроллера машиниста
Все представленные характеристики построены для условий, при которых реализуется полная мощность дизеля.
2.4 Компоновка оборудования на тепловозе
Оборудование тепловоза в основном размещено внутри кузова, что позволяет защитить его от вредных атмосферных воздействий, и облегчает контроль за его работай в пути следования. Внутренний объем кузова разделяется на кабины машиниста, дизельное (машинное) отделение и тамбуры.
Кабины машиниста отделены от дизельного помещения и тамбуров теплозвукоизолирующими стенами. В каждой кабине с правой стороны (по движению поезда) расположен пульт управления 41 с органами управления и измерительными приборами, необходимыми машинисту при ведении поезда. С левой стороны установлен стол 39 помощника машиниста, под которым располагается отопительно-вентиляционная установка с вентилятором, приводимым во вращение от электродвигателя. Для отопления используется два калорифера, в которые подается нагретая вода из системы охлаждения дизеля. Над столом располагается небольшой щиток с аппаратами управления, которыми пользуются помощник машиниста. Кроме того, в кабине установлено оборудование для создания требуемых условий работы локомотивных бригады: стеклоочиститель и, солнцезащитные щитки и др. Для машиниста и помощника предусмотрены мягкие регулируемые по высоте сиденья. Рядом с ними установлены два жёстких откидных сиденья.
На наружной стороне кабины расположены два красных и два белых буферных фонаря, номерные знаки, тифон, свисток, а также концевые краны и соединительные рукава электропневматического тормоза. Над окнами кабины установлен прожектор 17, к которому имеется доступ изнутри кабины через специальный люк для смены лампы и регулировки освещения. На наружной стороне кабины №2 (задней) установлены две разотки межтепловозного соединения.
В центральной части дизельного помещения установлен дизель-генератор. Дизель 8 и приводимый от него тяговый генератор 47 крепится к поддизельной раме, которая опирается на раму кузова через резинометаллические амортизаторы. На корпусе генератора установлен раздаточный редуктор 46, от которого приводится во вращения валы: двухмашинного агрегата 44 (возбудитель и вспомогательный генератор), синхронного подвозбудитель 45, вентилятора 11 тягового генератора и вентилятора 12 тяговых электродвигателей передней тележки. Все эти агрегаты также установлены на корпусе тягового генератора. При номинальной частоте вращения коленчатого вала дизеля 750 об/мин частота вращения вала дизеля, от которого приводится раздаточный редуктор, частота равна 1500 об/мин, двухмашинного агрегата 1820 об/мин, синхронного подвозбудитель 4080 об/мин, вентиляторных колес 2170 об/мин.
Тормозной компрессор 13 приводится от вала тягового генератора с частотой вращения, равной частоте вращения коленчатого вала дизеля.
Основная часть электрических аппаратов расположена в высоковольтной камере 42. На левой стене кузова около высоковольтной камеры установлены: вентилятор 14 дизельного помещения с приводом от электродвигателя, пищевой холодильник 15 с электропитанием и газовый огнетушитель 16. Под полом расположены два топливоподкачивающих насоса 38 с приводом от электродвигателей.
В противоположной части кузова размещено охлаждающее устройство с центральными проходами, состоящие из двух шахт. В крышевой части шахт расположены вентиляторы 4, приводимые во вращение гидроматорами 3. Гидроматоры связаны трубопроводом с двумя гидронасосами 48, вмонтированными в редуктор, который приводится во вращение от коленчатого вала дизеля. Масло гидропривода очищается в фильтре - бака 6 и фильтре тонкой очистки 32, размещенных на передней стенке первой (ближней к дизелю) шахты охлаждающего устройства. Нагретая вода, поступающая в охлаждающее устройство, проходит через радиаторные секции 53, где охлаждается воздухом. Расположение радиаторных секций в шахтах охлаждающего устройства - однорядное, вдоль обеих стенок кузова.
На крышке кузова над вентиляторными колесами и в боковых стенках кузова перед водяными радиаторами секции установлены жалюзи 31 створчатой конструкции. Привод жалюзи электропневматический с автоматическим управлением в зависимости от температуры воды и масла дизеля. Предусмотрено дистанционное (с пультом управления) ручное управление. На случай отказа дистанционного управления имеется непосредственно ручной привод. В крышевой части кузова между шахтами установлен водяной бак 5, а под ним фильтр тонкой 29 и грубой 30 очистки масла, маслопрокачивающий насос 52 с приводом от электродвигателя, водомасляный теплообменник 50 и четыре главных воздушных резервуара 51.
У переднего торца дизеля расположен вентилятор 33 тяговых электродвигателей задней тележки, вентиляторное колесо, которое приводится во вращение от выходного вала дизеля через угловой редуктор. Непосредственно на дизеле установлены: фильтр тонкой очистки топлива 36, центробежные масляные фильтры 10 и регулятор дизеля 9. На левой стенки кузова размешены фильтр грубой очистки топлива 35, дистанционный топливомер 37, под полом топливоподогреватель 34. Кузов тепловоза опирается на две трехосные тележки, между которыми расположен топливный бак 22. В нишах топливного бака с двух сторон тепловоза размещена аккумуляторная батарея. Полы в дизельном помещении выполнены из ребристых алюминиевых плит, которые можно легко снять для просмотра и ремонта агрегатов, установленных под полом.

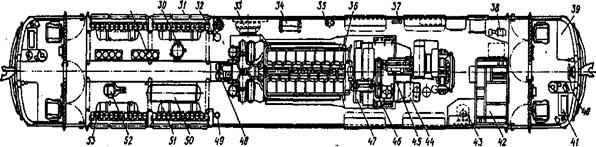

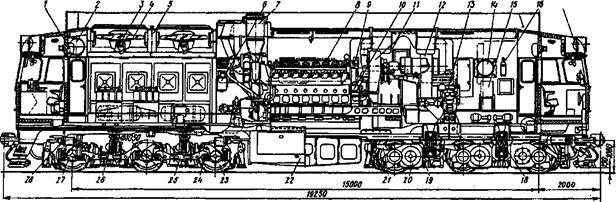

Рис.3. Компоновка оборудования тепловоза ТЭП60: 1 - ящик для шланга и генератора противопожарной установки; 2 - резервуар противопожарной установки; 3 - гидромотор; 4 - вентилятор; 5 - водяной бак; 6 - фильтр-бак гидропривода; 7 - выхлопные патрубки; 8 - дизель; 9 - регулятор дизеля; 10 - центробежный масляный фильтр; 11 - вентилятор тягового генератора; 12 - вентилятор тяговых электродвигателей передней тележки; 13 - тормозной компрессор; 14 - вентилятор дизельного помещения; 15 - холодильник для пищи; 16 - газовый огнетушитель; 17 - прожектор; 18 - главные опоры кузова; 19 - крепёжные лапы электродвигателя; 20 - тяговый электродвигатель; 21 - крепёжный кронштейн; 22 - топливный бак; 23 - буксовый балансир; 24 - пружины; 25 - рессорные балансиры; 26 - боковые опоры кузова; 27 - букса; 28 - тормозной цилиндр; 29 - фильтры тонкой очистки масла дизеля; 30 - фильтр грубой очистки масла дизеля; 31 - жалюзи; 32 - фильтр тонкой очистки масла гидропривода; 33 - вентилятор тяговых электродвигателей задней тележки; 34 - топливоподогреватель; 35 - фильтр грубой очистки топлива; 36 - фильтр тонкой очистки топлива; 37 - топливомер; 38 - топливоподкачивающий насос; 39 - стол помощника машиниста; 40 - ручной тормоз; 41 - пульт управления; 42 - высоковольтная камера; 43 - санузел; 44 - двухмашинный агрегат; 45 - подвозбудитель; 46 - раздаточный редуктор; 47 - тяговый генератор; 48 - гидронасосы; 49 - ручной огнетушитель; 50 - водомасляный теплообменник; 51 - главные воздушные резервуары; 52 - маслопрокачивающий насос; 53 - радиаторные секции.
