Тепловоз ТЭП60

2.5.4 Топливная система

При работе топливоподкачивающего насоса 5 (рис.4), приводимого во вращение от электродвигателя ЭНТ1, топливо из бака 19 поступает в фильтр грубой очистки 8, затем через насос 5 и обратный клапан 4 в фильтр тонкой очистки 17, а оттуда в коллектор топливного насоса дизеля 14. Конструктивно топливные насосы всех шестнадцати цилиндров дизеля объединены в один блок

с общим приводом. Этот блок называют топливным насосом дизеля.

Топливоподкачивающий насос подаёт в коллектор топливного насоса больше топлива, чем необходимо для работы дизеля. Избыток топлива из коллектора поступает в топливоподогреватель 11, а затем сливается в топливный бак. Клапан 12 поддерживает постоянное давление топлива в коллекторе топливного насоса. На нагнетательном трубопроводе установлен предохранительный клапан 6. При загрязнении фильтра тонкой очистки и повышении в связи с этим давления топлива открывается предохранительный клапан 6, обеспечивающий слив топлива через топливоподогреватель в топливный бак. Подогрев топлива в топливоподогревателе осуществляется горячей водой, поступающей из системы охлаждения дизеля. Подогретое топливо, поступающее в бак, обеспечивает прогрев всего объёма топлива, что исключает в зимнее время переохлаждение отсеков, в которых установлена аккумуляторная батарея. Из двух топливоподкачивающих агрегатов работает один, второй - запасной и используется в случае выхода из строя первого. Обратные клапаны 4 исключают циркуляцию топлива через неработающий насос. Давление топлива после фильтра тонкой очистки измеряется дистанционными электрическими манометрами ЭМ2, указатели которых установлены на пультах управления в обеих кабинах тепловоза.

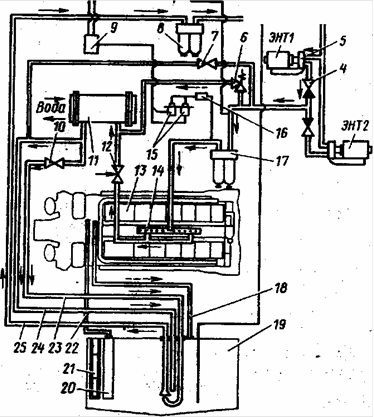

Рис.4. Схема топливной системы:

4 – обратный клапан;

5 – топливоподкачивающие насосы;

6 – предохранительный клапан;

7 – вентиль для удаления воздуха из системы;

8 – Фильтр грубой очистки;

9 – распределительная коробка;

10 – вентилятор для регулировки слива подогретого топлива;

11 – топливоподогреватель;

12 – регулирующий клапан;

13 – дизель;

14 – топливный насос дизеля;

15 – датчик электроманометров;

16 – демпфер;

17 – фильтр тонкой очистки;

18 – труба для слива топлива, просачивающегося через форсунки;

19 – топливный бак;

20 – резервуар для сбора загрязненного топлива;

21 – топливомерное стекло;

22 – труба для слива загрязненного топлива из лотка дизеля;

23, 24 – трубы для слива подогретого топлива;

25 – труба для забора топлива;

ЭНТ1, ЭНТ2 – электродвигатели топливоподкачивающих насосов.

2.5.5 Масляная система

При работе дизеля горячее масло, прошедшее через узлы дизеля, стекает в поддон, вваренный в поддизельную раму 18. Шестеренчатый масляный насос 23, соединенный через редуктор с коленчатым валом дизеля, засасывает горячее масло из поддона и нагнетает его в фильтр грубой очистки 2 и полнопоточный фильтр тонкой очистки 1 в водомасляный теплообменник 30, откуда очищенное и охлажденное масло поступает на вход дизеля для охлаждения и смазки его узлов. Небольшая часть масла насосом 23 подается в центробежный фильтр тонкой очистки 17, из которого оно стекает в поддон. В теплообменнике масло охлаждается водой. Вода проходит внутри медных трубок вдоль теплообменника, а масло - в поперечном направлении, причем благодаря внутренним перегородкам оно несколько раз меняет направление движения.

Маслопрокачивающий насос 32, приводимый во вращение от электродвигателя ЭМН, предназначенный для прокачивания масла перед пуском и после остановки дизеля. Засасывая масло из поддона, маслопрокачивающий насос нагнетает его через фильтр грубой и тонкой очистки в теплообменник, а затем в дизель. В процессе пуска дизеля маслопрокачивающий насос останавливается при работе основного масляного насоса 23.

Работу масляной системы дизеля контролируют при помощи измерительных приборов и реле. На пультах управления в обоих кабинах машиниста расположены указатели дистанционных электротермометров ЭТ2 и электроманометров ЭМ1. тумблеры Тб13 позволяют подключать указатели ЭТ2 к датчикам, установленные на выходе 19 или на выходе 6 масла из дизеля. Датчики 20 дистанционных манометров ЭМ1 установлены на входе масла в дизель, причем от одного из датчиков по линии связи "С сигнал поступает не только на указатель ЭМ1 пульта №2, но через тепловозное соединение передается на второй тепловоз (при работе по системе двух единиц). Соответственно со второго тепловоза от аналогичного датчика приходит сигнал на пульт №1, где установлен указатель ЭМ3, что позволяет контролировать давление масла на втором тепловозе.

Состояние фильтров, оцениваемое по перепаду давления на них, контролируют при помощи манометров 10, 11, 12, установленных на щитке в дизельном помещении (левая стенка). Для измерения температуры масла ртутными термометрами при испытаниях тепловоза предусмотрены гильзы (карманы) 21 и 24 соответственно в трубах на входе и выходе масла из дизеля. Разрежение в картере дизеля контролируют по дифференциальному манометру 16, установленному на корпусе раздаточного редуктора. При появлении в картере давления, превышающее допустимое, замыкается электрический контакт дифманометра, что приводит к автоматической остановки дизеля. Защиту дизеля при падении давления масла осуществляют реле давления РДМ2 сброс нагрузки и РД1 - остановка дизеля. В схеме пуска дизеля устанавливаются реле давления РДМ3 и термореле РТ - 55°. Все реле давления подсоединены к концу масляного канала лотка дизеля, т.е. к точке масляной системы с наименьшим давлением. Реле РТ-55° контролирует температуру масла в поддоне дизеля. Термореле РТ-62° обеспечивает автоматическое в зависимости от температуры масла на выходе из дизеля открывание и закрывание жалюзи второй шахты охлаждающегося устройства тепловоза, а термометр РТ-37° - защиту дизеля по предельно допустимой температуре масла на выходе в дизеле.

Пульт 2 ЭМ1 ЭМ2 тепловоз

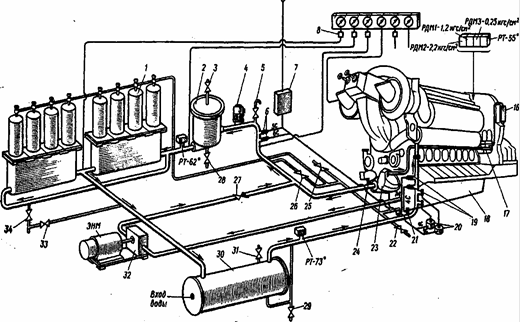

Рис.5. Схема масляной системы: 1 - полнопоточный фильтр тонкой очистки; 2 - фильтр грубой очистки; 3, 37 - игольчатые клапаны для удаления воздуха; 4 - терморегулятор; 5 - вентиль для отбора проб масла; 6,19 - датчики дистанционных электротермометров ЭТ2; 7 - распределительная коробка №2; 8 - демпферы типа ДВ; 9 - щиток с манометрами; 10 - манометр "Масло после фильтра тонкой очистки" (тип МШ6, 0 - 16 кгс/см2); 77 - манометр "Масло до фильтра тонкой очистки" (тип МП 16, 0 - 16 кгс/см2); 72 - манометр "Масло до фильтра грубой очистки" (тип МП16, 0 - 16 кгс/см); 73 - манометр "Надувочный воздух" (тип МП6, 0 - 6 кг/см2); 14 - манометр "Топливо до фильтра тонкой очистки" (тип МШО, 0 - 10 кгс/см2); 75 - манометр "Воздух контакторов" (тип МШО, 0 - 10 кгс/см2); 16 - дифференциальный манометр; 17 - центробежный фильтр тонкой очистки; 75 - поддон; 20 - датчики дистанционных электроманометров ЭМ7; 27, 24 - гильзы (карманы) для установки ртутных термометров; 22, 25 - вентили для заправки и слива масла из поддона; 23 - масляный насос; 26, 28, 29, 33, 34 - вентили для слива масла из системы; 27 - обратный клапан; 30 - водомасляный теплообменник; 32 - маслопрокачивающий насос; ЭМ7, ЭМЗ - указатели дистанционных электроманометров "Давление масла" и "Давление масла II тепловоза"; ЭТ2 - указатели дистанционных электротермометров "Масло дизеля"; Т613 - переключатель (тумблер); РДМ1 - РДМЗ - реле давления; РТ' - 55°, РТ - 62°, РТ - 73° - термореле; ЭНМ - электродвигатель маслопрокачивающего насоса; 1С - 6С - электрические линии связи.
